Проектирование коробки скоростей токарно-винторезного станка 163

Карагандинский Государственный Технический Университет
Кафедра машиностроения
Курсовой проект по дисциплине "Металлорежущие станки"
На тему "Проектирование коробки скоростей металлорежущего станка токарной группы"
Караганда 2016

Сходные данные: Максимальный диаметр заготовки – 500 мм, минимальный – 125 мм. Обрабатываемый материал – сталь 45, материал режущей части инструмента – Т15К6.

В данной работе проектируется коробка скоростей Токарно-винторезного станка 163 предназначенного для обработки цилиндрических, конических и сложных поверхностей - как внутренних, так и наружных, а так же для нарезания резьбы. Для обработки торцовых поверхностей заготовок применяются разнообразные резцы, развертки, сверла, зенкеры, а так же плашки и метчики..

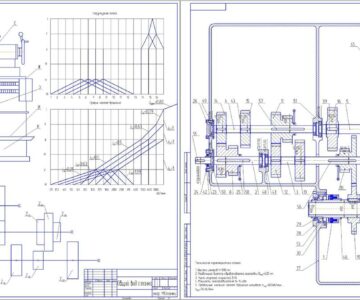

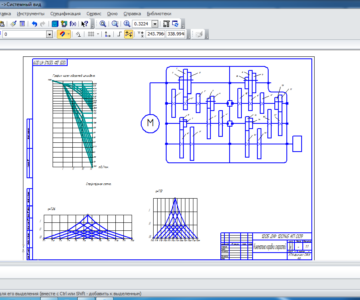

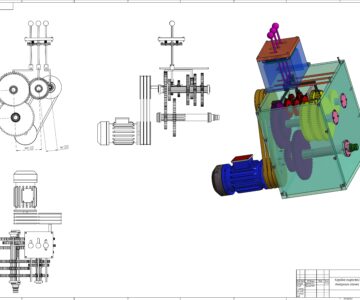

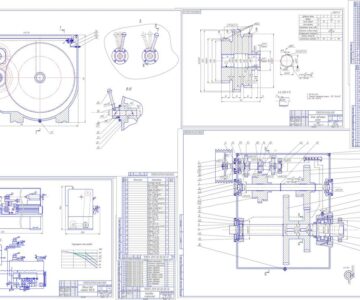

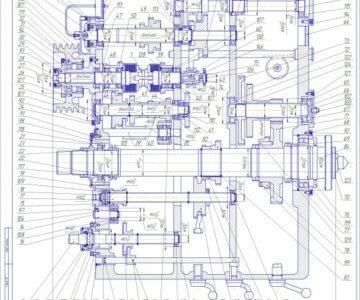

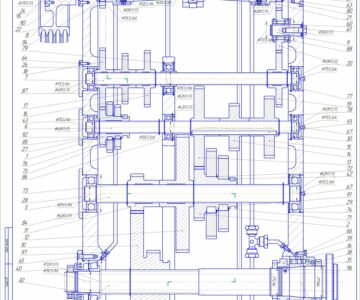

Графическая часть содержит: Чертеж станка 163 , Чертеж коробки скоростей станка 163 , Спецификация

Содержание

Введение 4
1 Определение технической характеристики станка 5
1.1 Характеристика станка 5
1.2 Определение режимов обработки 7
1.3 Определение чисел оборотов 8
1.4 Мощность привода главного движения 10
2 Кинематический расчет коробки скоростей проектируемого станка 11
2.1 Нахождение числа структурных формул
2.2 Построение структурных сеток. Выбор оптимального варианта
2.3 Построение графика чисел оборотов. Кинематическая схема 11
3 Динамический расчет коробки скоростей 14
3.1 Расчет валов 13
3.2 Геометрический расчет зубчатых колес 14
3.3 Подбор подшипников
3.4 Расчет клиноременной передачи 24
4 Разработка конструкции коробки скоростей 27
4.1 Системы управления коробкой скоростей 28
4.2 Описание конструкции коробки скоростей 28
4.3 Смазка коробки скоростей
4.4 Техническая безопасность при обслуживании 29
Список литературы
Приложение

Состав: ПЗ, Чертеж кинематической схемы станка 163, Чертеж коробки скоростей станка 163, Спецификации Язык документа

Софт: КОМПАС-3D V 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Токарные станки / Проектирование коробки скоростей токарно-винторезного станка 163

Пояснилка.docx
Развертка.cdw
Содержание.docx
Станок.cdw
spetsifikatsia_MRS_1_list (1).cdw
spetsifikatsia_MRS_2_list (1).cdw
