Проект токарно-винторезного станка с подробной разработкой ступенчатого привода главного движения на базе 16Б16П

САМАРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Автоматизированные станочные и инструментальные системы»
Курсовой проект по дисциплине «Металлообрабатывающие станки автоматизированного производства»
Тема проекта: Проект токарно-винторезного станка с подробной разработкой ступенчатого привода главного движения
Самара 2016

В данном курсовом проекте требуется спроектировать привод главного движения токарно-винторезного станка на базе станка модели 16Б16П. Z=21

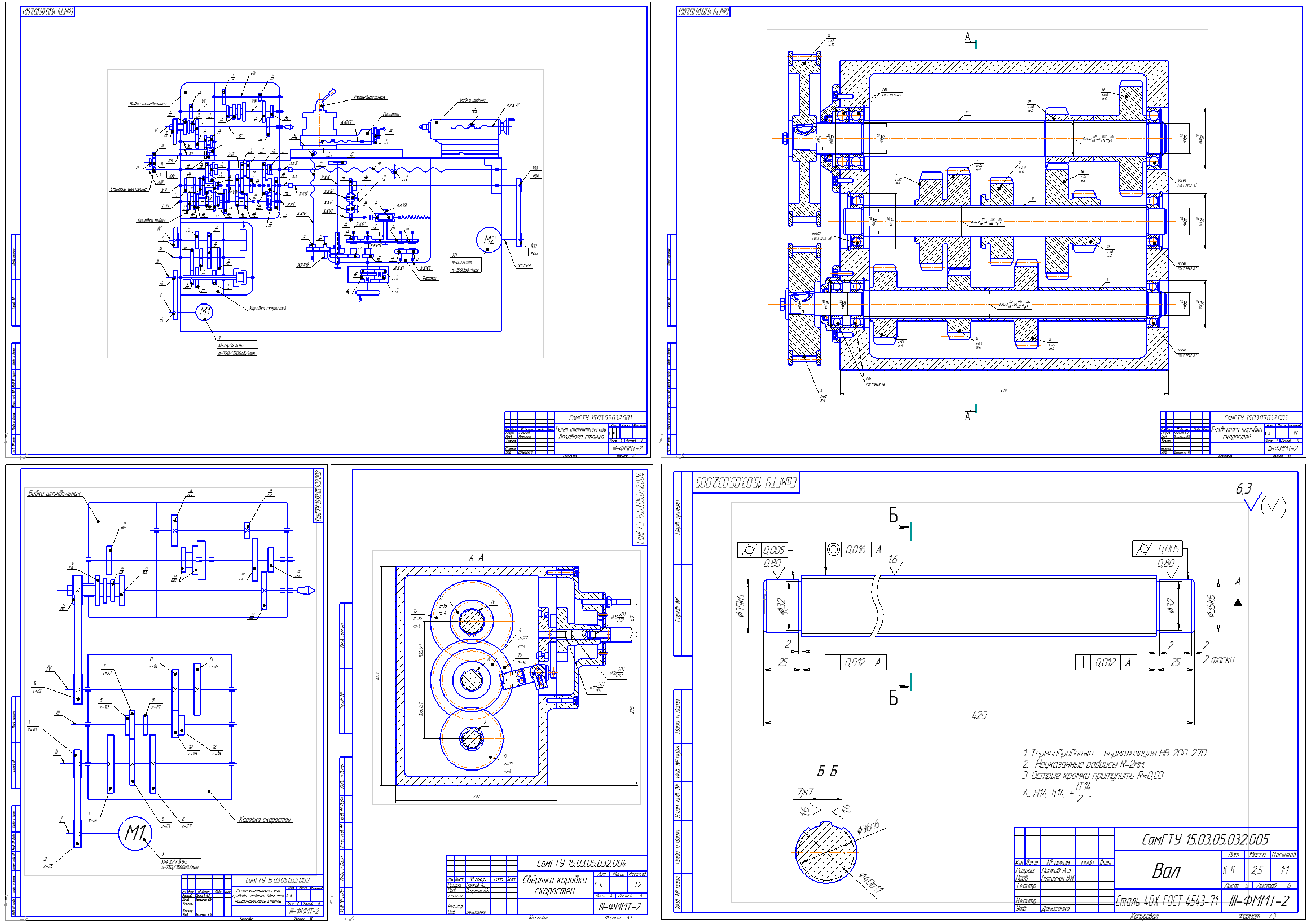

Графическая часть содержит кинематическую схему станка 16б16п, чертеж вала коробки скоростей, К3 ПГД,
развертку (А1) и свертку коробки скоростей.
Токарно-винторезный станок модели 1Б16П предназначен для выполнения разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб.
Станок 16Б16П является станком повышенной точности и во избежание потери станком точности его не следует использовать для черновой обработки.

Содержание
Введение
1. Обоснование технических характеристик станка
1.1. Краткое описание назначения и основных технических характеристик базового станка
1.2. Определение припусков
1.3. Определение глубин резания
1.4. Определение предельных скоростей резания
1.5. Определение диапазона регулирования, знаменателя ряда и числа ступеней привода
1.6. Расчет эффективной мощности и выбор электродвигателя
2. Кинематический расчет
2.1. Построение структурной сетки привода главного движения базового станка
2.2. Построение структурной сетки привода главного движения проектируемого станка
2.3. Построение графика частот вращения проектируемого станка
2.4. Определение передаточных отношений и расчет чисел зубьев шестерен проектируемого станка
2.5. Расчет допустимой погрешности частот вращения и фактических погрешностей на всех ступенях
3. Прочностные расчеты
3.1. Расчет модуля по условию прочности на изгиб и по допускаемым контактным напряжениям
3.2. Ориентировочный расчет диаметров валов привода
3.3. Расчет вала на сложное сопротивление
3.4. Расчет и выбор подшипников для рассчитываемого вала
3.5. Расчет шлицевых соединений для рассчитываемого вала
4. Описание возможной модернизации станка
4.1. Схемные решения автоматизации переключения зубчатых передач. Выбор варианта
4.2. Схемные решения зажима заготовок. Выбор варианта
5. Выводы и заключение
6. Библиографический список
7. Приложения 2

Состав: Развертка коробки скоростей, свертка коробки скоростей, Станок токарно-винторезный (К3), привод главного движения (К3), Вал, зубчатое колесо, Расчетно-пояснительная записка Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Токарные станки / Проект токарно-винторезного станка с подробной разработкой ступенчатого привода главного движения на базе 16Б16П

Просмотр файлов
1. Кинематическая схема базового станка.cdw
2. Кинематическая схема ПГД.cdw
3. Развертка КС.cdw
4. Свертка КС.cdw
5. Вал.cdw
6. Зубчатое колесо.cdw
РПЗ_Антонов.doc
