Проектирование привода главного движения станка модели 1К62

Братский Государственный университет
Кафедра технология машиностроения
Курсовой проект по дисциплине "Металлорежущие станки"
На тему: "Проектирование привода главного движения станка модели 1К62"
Братск 2016

Привод главного движения станка модели 1К62: z=2f^2∙3f^4∙2f^1 , z=12 , f=1,26
В данной работе рассматривается построение структурной сетки , построение картины частот вращения , построение кинематической принципиальной схемы привода главного движения , расчет чисел зубьев блоков , построение кулачков однорукояточного управления, расчёт привода станка и т.д

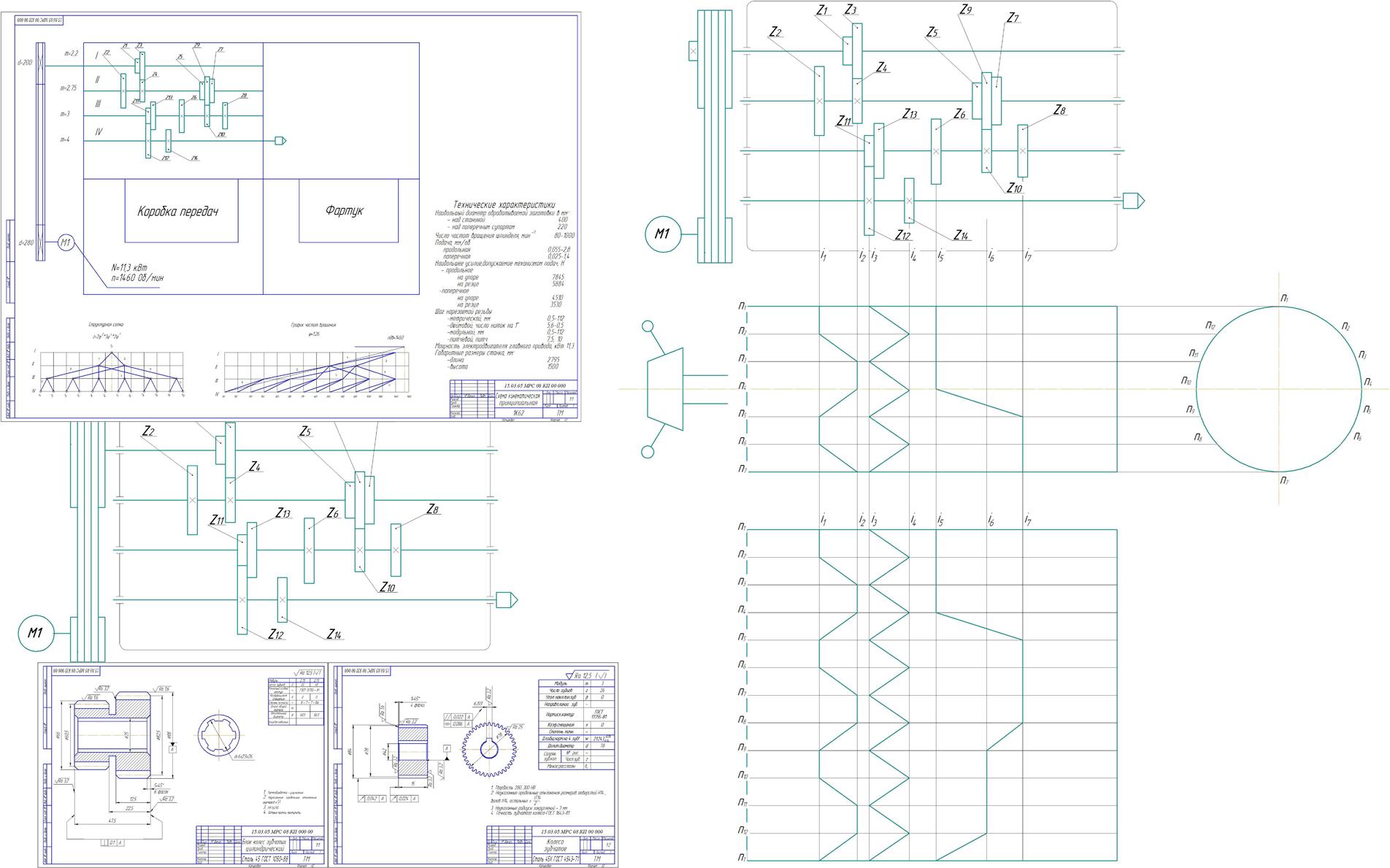

Графическая часть содержит : построение структурной сетки , построение картины частот вращения , построение кинематической принципиальной схемы в формате а4 и в полном формате а1, построение кулачков , построение зубчатого колеса и построение блок шестерни взятой с 1-ого вала.
