Проектирование привода главного движения токарно-винторезного станка - число скоростей 12

Омский государственный технический университет
Кафедра "Металлорежущие станки и инструменты"
Курсовой проект по дисциплине "Оборудование машиностроительных производств"
На тему: "Проектирование привода главного движения токарно-винторезного станка"
Омск 2020

Исходные данные:
Z (число скоростей) =12
Н (высота центров) = 140

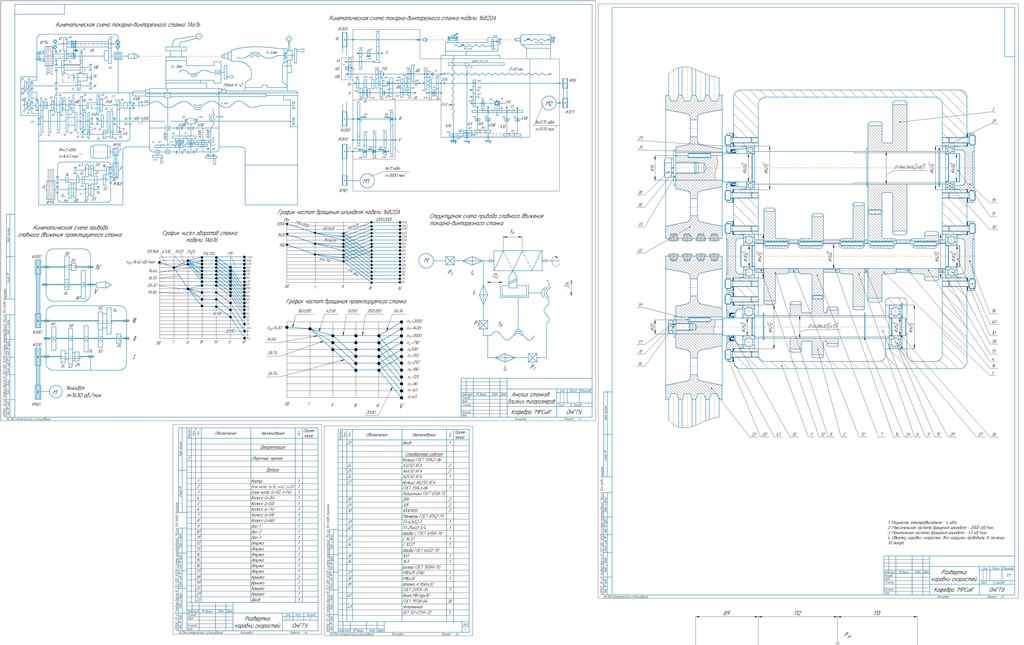

В данном курсовом проекте проанализированы несколько станков близких типоразмеров. На основе анализа станков и исходных данных к курсовому про-екту проектируется привод токарно-винторезного станка с числом скоростей Z=12 и высотой центров H=140. Рассчитываются основные технические характеристики проектируемого станка, составляется график чисел оборотов, рас-считываются диаметры валов и основные параметры зубчатых колёс, определяется КПД коробки скоростей, составляется кинематическая схема привода проектируемого станка и строится развертка коробки скоростей.

СОДЕРЖАНИЕ
АННОТАЦИЯ 3
СОДЕРЖАНИЕ 4
1. РАСЧЕТ-ОБОСНОВАНИЕ ТЕХНИЧЕСКОЙ ХАРАКТЕРИСТИКИ ПРОЕКТИРУЕМОГО СТАНКА 5
1.1. Описание и анализ кинематических и конструктивных особенностей станков прототипов 5
1.2. Обоснование технических характеристик проектируемого станка 10
2. КИНЕМАТИЧЕСКИЙ РАСЧЕТ РАЗРАБАТЫВАЕМОГО ПРИВОДА 16
2.1. Обоснование кинематической схемы привода главного движения станка 16
2.2. Выбор ряда частот вращения шпинделя 16
2.3. Построение структурной сетки 17
2.4. Построение графика частот вращения 18
2.5. Определение передаточных отношений в групповых передачах 20
2.6. Расчет чисел зубьев колес 21
2.7. Кинематическая схема привода главного движения 22
3. СИЛОВОЙ РАСЧЕТ ПРИВОДА ГЛАВНОГО ДВИЖЕНИЯ 23
3.1. Определение передаваемой мощности и крутящих моментов 23
3.2. Определение диаметров валов 24
3.3. Определение допускаемого контактного напряжения 25
3.4. Определение модуля 26
3.5. Конструирование клиноременной передачи 29
3.6. Расчет вала на прочность 31
4. КРАТКОЕ ОПИСАНИЕ КОНСТУРКЦИИ И РАБОТЫ ПРОЕКТИРУЕМОГО УЗЛА 34
4.1. Технические характеристики привода 34
4.2. Описание кинематической схемы привода главного движения 34
ЗАКЛЮЧЕНИЕ 36
