Разработка привода для резки заготовок на станке 1К62

Ижевский Государственный Технический Университет им. М. Т. Калашникова
Кафедра «Техническая механика»
Курсовой проект по дисциплине «Детали машин»
На тему «Разработка привода для резки заготовок на станке 1К62»
Воткинск, 2013

В данном курсовом проекте необходимо разработать привод для резки заготовок на станке 1К62. Это позволит уменьшить затраты на производство деталей, так как исключит необходимость отдельного станка для резки заготовок. Привод должен быть компактным и достаточно лёгким, чтобы была возможность поместить его на суппорте станка 1К62, и в то же время обладать достаточной мощностью для резки заготовок.

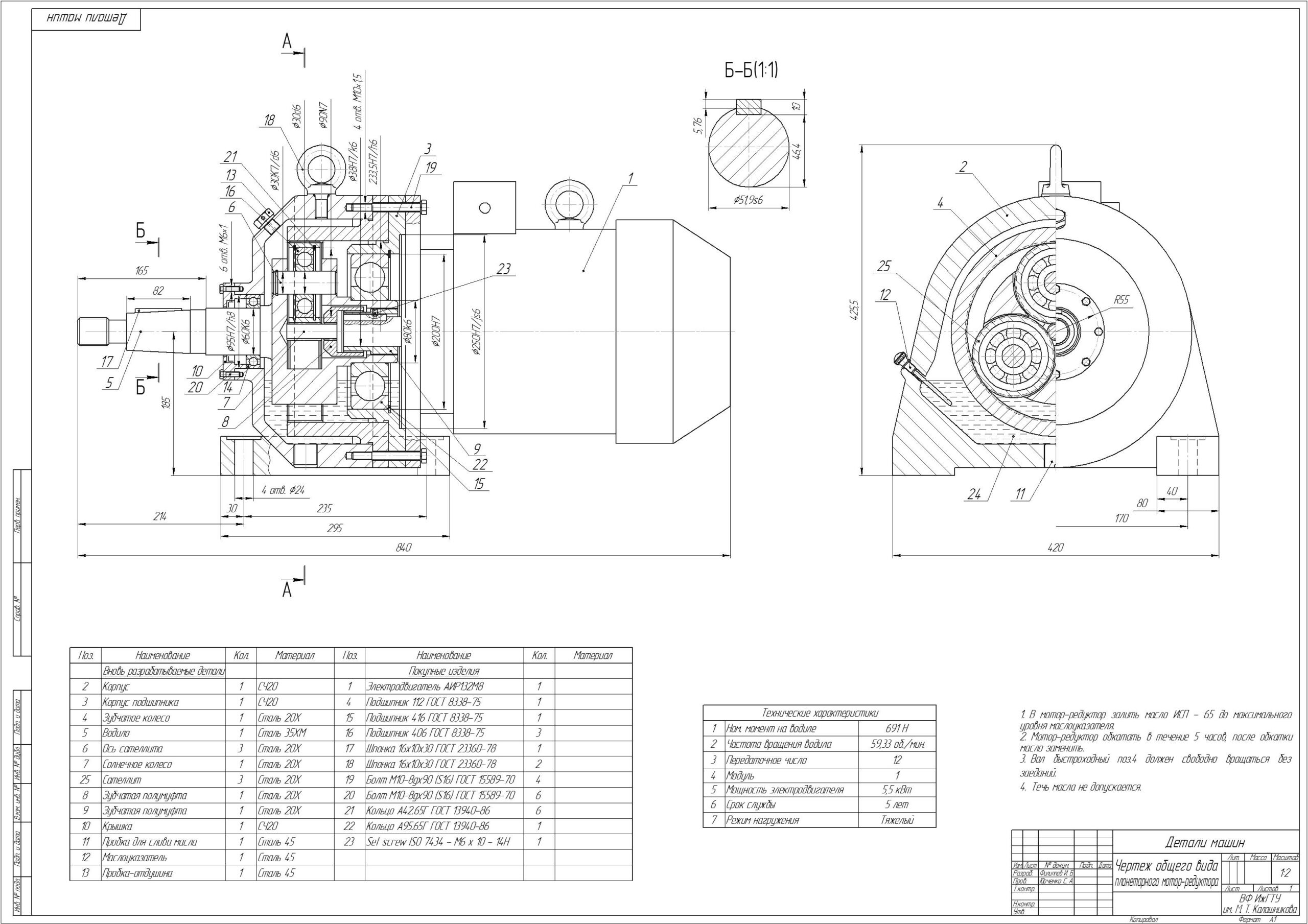

Графическая часть содержит чертёж общего вида привода, сборочный чертёж мотор-редуктора, сборочный чертёж предохранительной муфты, чертёж водила.
Курсовой проект содержит 2 листа формата А1 и 2 листа формата А2, 23 листа пояснительной записки.
Были выполнены следующие расчеты: расчет планетарного мотор-редуктора; расчет клиноременной передачи; расчет предохранительной муфты; так же была выбрана смазка для мотор-редуктора и сконструирована рама для крепления на суппорте станка 1К62.
Исходные данные к проектированию: режим нагружения – тяжелый; материал заготовки – сталь 40Х; число фрез = 6; D(заг.)=250 мм; L=800 мм; Dфрез=200 мм;B=21 мм; срок службы- 5 лет; Кг=0,8 ;Кс=0,4 ; ПВ=100% ; Тпуск⁄Тном =1,5 ; Pвых=4 кВт; nвых=30 (об.)⁄мин.

Состав: Привод (ВО), Мотор-редуктор (СБ), Муфта предохранительная (СБ), Водило, Спецификация, ПЗ Язык документа

Софт: Компас-3D 13 SP2

Файлы:
Водило5.cdw
Спецификация5.spw
Редуктор5.cdw
Привод. Общий вид.5.cdw
Предохранительная фрикционная дисковая муфта5 .cdw
Пояснительная записка.docx
Редуктор лист 2.5.cdw
