Разработка привода главного движения токарного станка 16К20Ф3 с устройством ЧПУ NC-202

Государственное образовательное учреждение
Высшего профессионального образования
«Тульский государственный университет»
Политехнический институт
Кафедра "Автоматизированные станочные системы"
Курсовой проект по дисциплине "Металлорежущие станки"
На тему: "Разработка привода главного движения токарного станка"
Тула 2011

Курсовой проект посвящен проектированию привода главного движения, в основу которого положена конструкция токарного станка с ЧПУ мод. 16К20Ф3. Исходными данными для проектирования являются пределы частот вращения шпинделя, число его скоростей и мощность электродвигателя. В процессе выполнения курсового проекта была разработана кинематическая схема привода главного движения модернизируемого станка, произведен кинематический расчет передач привода, а также силовые расчеты его деталей.

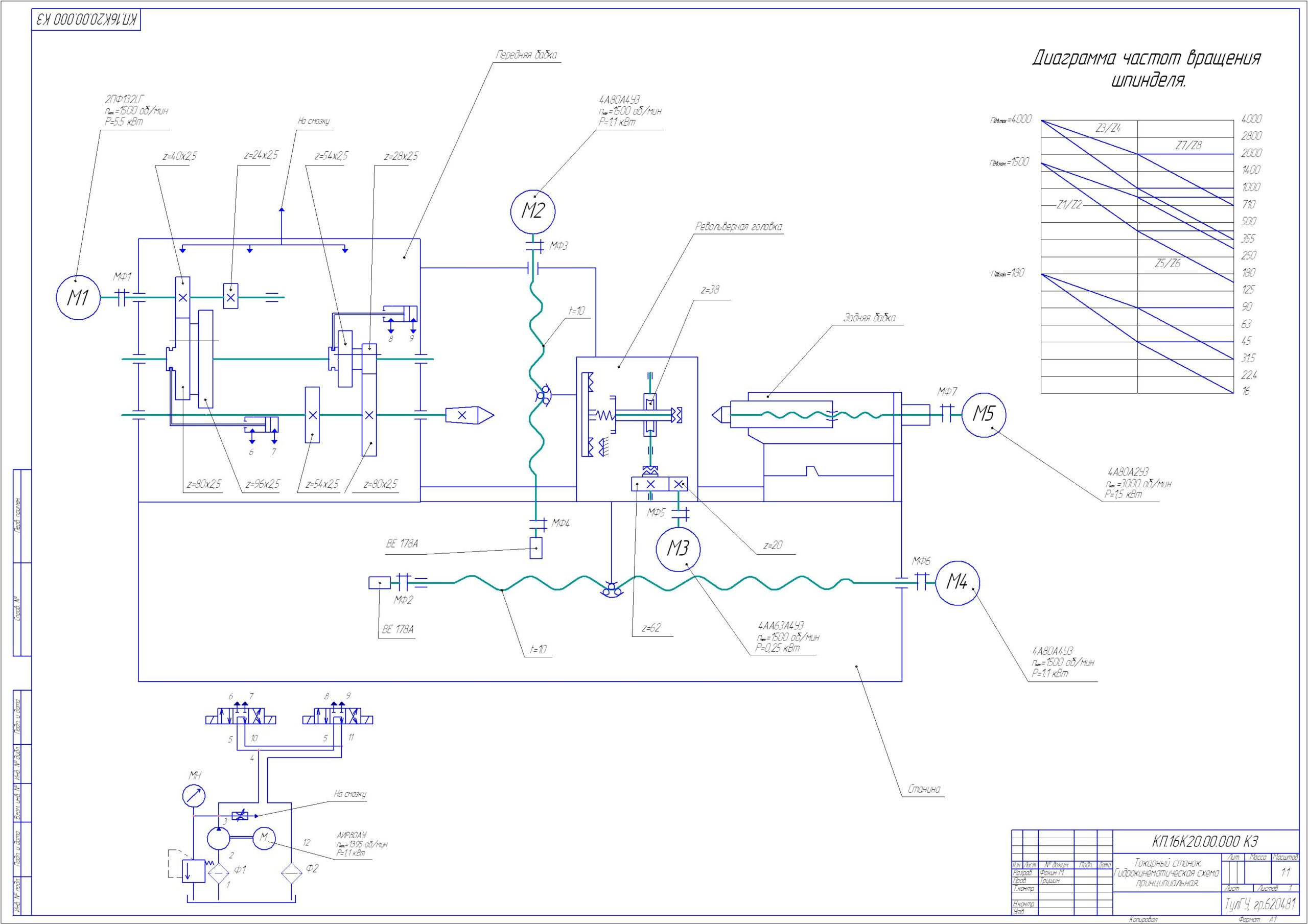

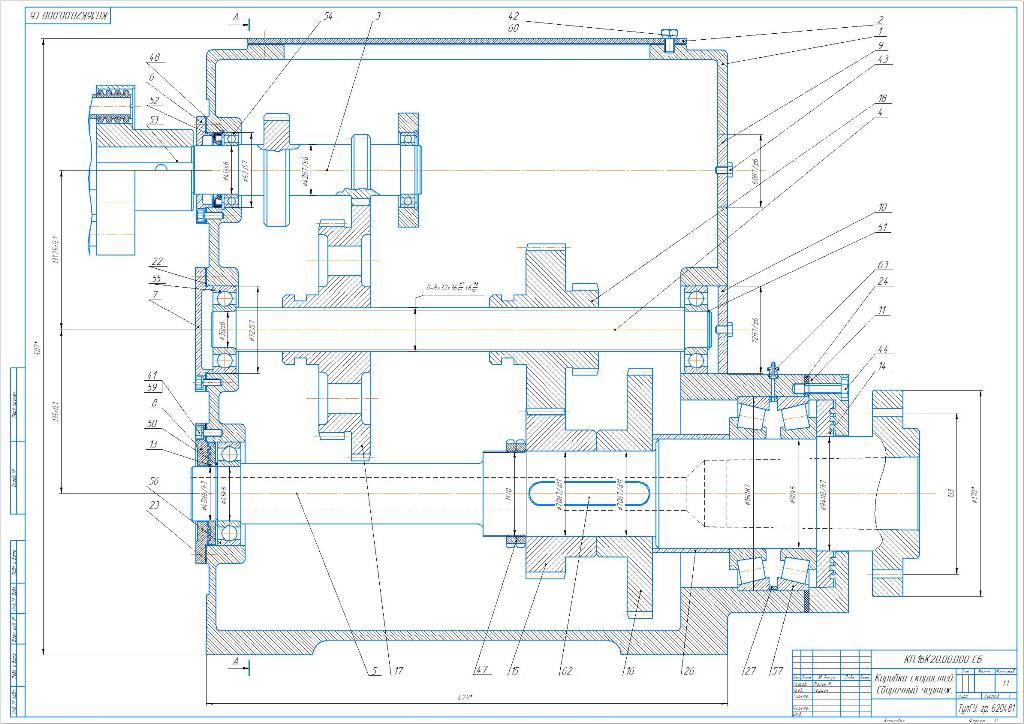

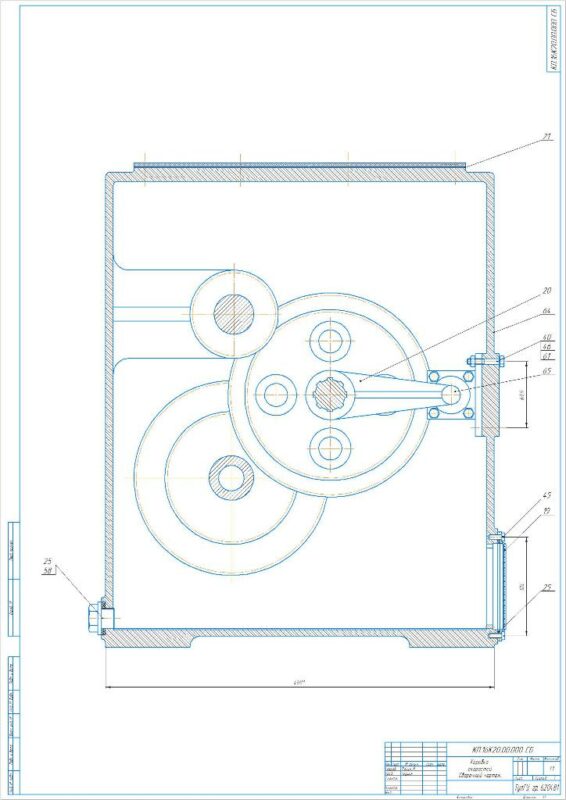

Графическая часть проекта содержит принципиальную гидрокинематическую схему модернизируемого станка, развертку привода и поперечный разрез узла с показом органов управления.

Состав: развертка, светрка, кинематика, пз Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Токарные станки / Разработка привода главного движения токарного станка 16К20Ф3 с устройством ЧПУ NC-202

2 .cdw
3 .cdw
СПЕЦИФИКАЦИЯ_КП_ФОКИН.spw
1 .cdw
ЗАПИСКА_КП_ФОКИН.docx
