Шпиндельный узел токарного станка 1М63

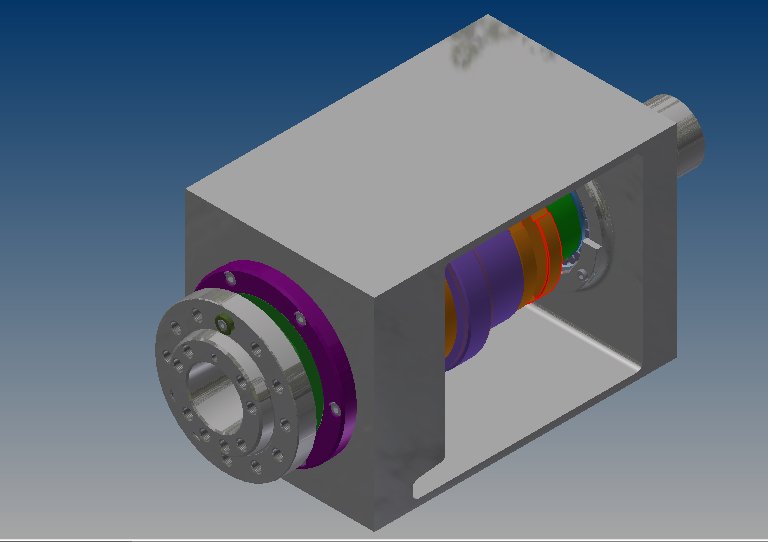

Шпиндельный узел токарного станка модели 1М63 выполнена с помощью системы автоматического проектирования Autodesk Inventor. Зубчатые колеса, шпиндель, болтовые соединения выполнены с помощью мастера проектирования.
Модель делалась из нескольких чертежей которые немного отличались.

Состав: 3D Сборка

Софт: Autodesk Inventor 2015

Сайт: www
