ЧПУ станок 900х600х100

0
99
15901
29
25

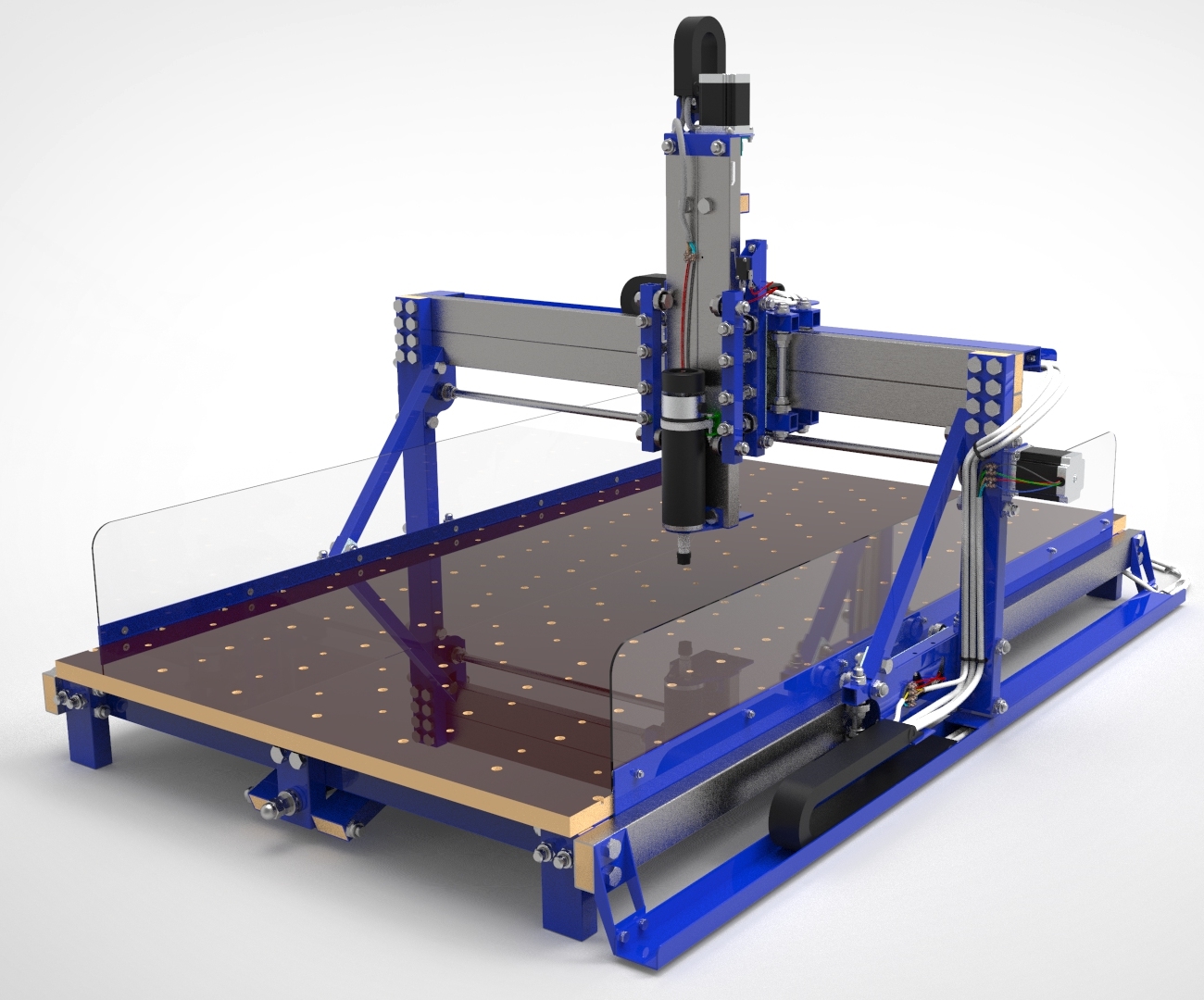

Станок фрезерный портального типа с подвижным порталом, с числовым программным управлением.

Размер рабочего поля 600х800х100.

В качестве основы станка использованы стальные профильные трубы 50х25х2 и 20х20х1,5.
Для линейных перемещений применяются радиальные шарикоподшипники.
В качестве ходовых винтов применены резьбовые шпильки (штанги) М12 с парой гаек из графитонаполненого капролона на каждом, с системой выборки люфтов. Стол из ламинированной фанеры.

Станок достаточно прост в сборке и настройке. Для изготовления станка не требуется дорогостоящего оборудования и инструмента. Сварочные работы также не требуются но, для большей жёсткости конструкции, в некоторых местах сварка не помешает. Для изготовления деталей требуются услуги плазменной резки и токаря.
Но, при желании, плазменную резку может заменить болгарка с отрезным диском, а токаря заменят прямые руки, метчик М12 и ножовка по металлу.

По смете цена на всё необходимое для изготовления станка на данный момент (начало 2018) - около 45 т.р. при использовании шпинделя мощностью 600Вт.

Масса станка - 100кг.

Модель детализирована полностью, включая провода.

Сейчас станок находится в процессе изготовления. После завершения сборки и настройки станка я выложу в общий доступ чертежи (в PDF), файлы DXF для плазменного раскроя плоских деталей, инструкцию по сборке и смету.
Поэтому, если вам не требуется изменять модель, то можете подождать чертежей и файлов для раскроя. Их будет достаточно для изготовления. Но насколько скоро это произойдёт - я не знаю. Ссылку на файлы в общем доступе выложу ниже в комментариях.



Дата
13.02.2018
Язык
Русский
Состав
3D Сборка, чертежи объёмных деталей и файлы для раскроя плоских
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • ЧПУ станок
    • Смета.pdf
    • Сборка.a3d
    • Сборка
      • Портал.a3d
      • Каретка XZ
        • Крепление гаек X.m3d
        • Рама каретки X.m3d
        • DFX Для плазменной резки
          • Пластина большая каретки X-Z.jpg
          • Пластина большая каретки X-Z.dxf
          • Пластина малая каретки X-Z нижняя.jpg
          • Опора кабель-канала.jpg
          • Пластина малая каретки X-Z верхняя.dxf
          • Опора кабель-канала.dxf
          • Пластина малая каретки X-Z верхняя.jpg
          • Пластина малая каретки X-Z нижняя.dxf
        • Чертежи JPG
          • Крепление ходовых гаек X.jpg
          • Пластина малая каретки X-Z нижняя.jpg
          • Рама каретки X-Z с отверстием под винт.jpg
          • Рама каретки X-Z.jpg
          • Опора кабель-канала.jpg
          • Пластина большая.jpg
          • Рама каретки X-Z с креплением выключателя X.jpg
          • Рама каретки X-Z с креплением выключателя Z.jpg
          • Пластина малая каретки X-Z верхняя.jpg
        • Чертежи
          • Пластина большая.cdw
          • Рама каретки X-Z.cdw
          • Пластина малая каретки X-Z верхняя.cdw
          • Рама каретки X-Z с креплением выключателя Z.cdw
          • Крепление ходовых гаек X.cdw
          • Рама каретки X-Z с креплением выключателя X.cdw
          • Рама каретки X-Z с отверстием под винт.cdw
          • Опора кабель-канала.cdw
          • Пластина малая каретки X-Z нижняя.cdw
        • Опора кабель-канала.m3d
        • Пластина каретки ZX малая.m3d
        • Рама каретки Z.m3d
        • Пластина каретки ZX большая.m3d
      • Общее
        • Винт.m3d
        • Гайка.m3d
        • Подшипник.a3d
        • Чертежи JPG
          • Стяжка гаек ходовых.jpg
          • Гайка ходовая.jpg
          • Шпилька и винт.jpg
          • Гайка ходовая Ж.jpg
          • Штанга резьбовая (шпилька) М12.jpg
          • Крепление выключателя.jpg
          • Винт.jpg
          • Прижим подшипника Z.jpg
          • Магнит.jpg
          • Шайба.jpg
          • Прижим подшипника.jpg
          • Стяжка гаек ходовых 2.jpg
          • Вставка фанерная .jpg
        • Клемма 4.8мм.m3d
        • Выключатель.m3d
        • Муфта.m3d
        • Магнит 3x5x30.m3d
        • Штанга резьбовая М12.m3d
        • Мотор с муфтой.a3d
        • Мотор.m3d
        • Крепление выключателя 2.m3d
        • Наконечник кабель-канала.m3d
        • Муфта 2.m3d
        • Шайба из гайки.m3d
        • Чертежи
          • Магнит.cdw
          • Прижим подшипника Z.cdw
          • Штанга резьбовая (шпилька) М12.cdw
          • Стяжка гаек ходовых.cdw
          • Крепление выключателя.cdw
          • Гайка ходовая.cdw
          • Шайба.cdw
          • Прижим подшипника.cdw
          • Винт.cdw
          • Вставка фанерная .cdw
        • Вставка фанерная.m3d
        • Подшипники.a3d
        • Стяжка гаек ходовых.m3d
        • Клеммник винтовой.m3d
        • DXF
          • Прижим подшипника.dxf
          • Прижим подшипника Z.dxf
        • Шайба 20 увеличенная.m3d
        • Выключатель на опоре.a3d
      • Каретка портала
        • Пластина каретки портала большая.m3d
        • Чертежи JPG
          • Пластина большая с отверстием для выключателя.jpg
          • Рама каретки портала нижняя.jpg
          • Пластина каретки портала малая.jpg
          • Пластина большая.jpg
          • Рама каретки портала верхняя.jpg
          • Рама каретки портала нижняя с креплением нижней пластины.jpg
          • Пластина большая каретки портала левая.jpg
          • Опора кабель-канала Y.jpg
          • Пластина большая каретки портала правая.jpg
          • Рама каретки портала верхняя с креплением выключателя.jpg
        • Рама каретки портала.m3d
        • Опора кабель-канала Y.m3d
        • Чертежи
          • Рама каретки портала верхняя с креплением выключателя.cdw
          • Пластина большая.cdw
          • Пластина большая с отверстием для выключателя.cdw
          • Рама каретки портала верхняя.cdw
          • Пластина каретки портала малая.cdw
          • Рама каретки портала нижняя с креплением нижней пластины.cdw
          • Опора кабель-канала Y.cdw
          • Рама каретки портала нижняя.cdw
        • Пластина каретки портала малая.m3d
        • DFX
          • Пластина большая каретки портала правая.dxf
          • Пластина большая каретки портала левая.dxf
          • Пластина малая каретки портала.dxf
      • Рама
        • Крепление двигателя Y .m3d
        • Опора доп. подшипника Y 2.m3d
        • Борт стола.m3d
        • Гайка забивная мебельная М6.m3d
        • Стол.m3d
        • Упор подшипника Y.m3d
        • Держатель борта стола.m3d
        • Чертежи JPG
          • Опора стола с креплением упора подшипника передняя.jpg
          • Крепление упора подшипника.jpg
          • Направляющая кабель-канала Y.jpg
          • Стол.jpg
          • Крепление двигателя Y.jpg
          • Балка рамы с креплением мотора.jpg
          • Опора стола.jpg
          • Крепление упора подшипника 2.jpg
          • Борт стола.jpg
          • Опора стола с креплением упора подшипника задняя.jpg
          • Ножка.jpg
          • Опора подшипника Y.jpg
          • Держатель борта стола.jpg
          • Балка крепления опор стола.jpg
          • Рельс рамы.jpg
          • Балка рамы.jpg
          • Опора направляющей кабель-канала Y.jpg
          • Опора радиального подшипника Y.jpg
          • Упор подшипника Y.jpg
        • Направляющая кабель-канала.m3d
        • Опора стола.m3d
        • Опора направляющей кабель-канала.m3d
        • Рельс рам2ы.m3d
        • Чертежи
          • Опора стола с креплением упора подшипника передняя.cdw
          • Балка рамы.cdw
          • Держатель борта стола.cdw
          • Опора стола с креплением упора подшипника задняя.cdw
          • Борт стола.cdw
          • Опора радиального подшипника Y.cdw
          • Упор подшипника Y.cdw
          • Стол.cdw
          • Рельс рамы.cdw
          • Крепление двигателя Y.cdw
          • Ножка.cdw
          • Крепление упора подшипника.cdw
          • Направляющая кабель-канала Y.cdw
          • Балка рамы с креплением мотора.cdw
          • Опора подшипника Y.cdw
          • Опора стола.cdw
          • Балка крепления опор стола.cdw
          • Опора направляющей кабель-канала Y.cdw
        • Балка усиления рельс стола.m3d
        • Балка рамы.m3d
        • Рельс рамы.m3d
        • Опора балки жёсткости стола.m3d
        • Балка жёсткости стола.m3d
        • Опора подшипника Y.m3d
        • DXF
          • Крепление двигателя Y.dxf
        • Крепление упора подшипника.m3d
        • Ножка.m3d
      • Рама.a3d
      • Ось Z.a3d
      • Ось Z
        • Крепление шпинделя нижнее.m3d
        • Чертежи JPG
          • Крепление радиального подшипника Z.jpg
          • Уголок крепления пластины мотора Z передний.jpg
          • Крепление шпинделя нижнее.jpg
          • Рельс Z.jpg
          • Пластина крепления двигателя Z.jpg
          • Пластина крепления шпинделя.jpg
          • Уголок крепления пластины мотора Z задний.jpg
          • Крепление подшипника Z.jpg
          • Опора кабель-канала Z.jpg
          • Крепление шпинделя верхнее.jpg
        • Крепление дополнительного подшипника Z.m3d
        • Крепление шпинделя 600Вт.m3d
        • Крепление шпинделя верхнее.m3d
        • Крепление шпинделя.m3d
        • Уголок крепления пластины мотора Z передний.m3d
        • Чертежи
          • Рельс Z.cdw
          • Пластина крепления шпинделя.cdw
          • Крепление шпинделя нижнее.cdw
          • Пластина крепления двигателя Z.cdw
          • Крепление подшипника Z.cdw
          • Уголок крепления пластины мотора Z задний.cdw
          • Крепление радиального подшипника Z.cdw
          • Крепление шпинделя верхнее.cdw
          • Уголок крепления пластины мотора Z передний.cdw
          • Опора кабель-канала Z.cdw
        • Опора кабель-канала.m3d
        • Крепление подшипника Z.m3d
        • Шпиндель 600W.m3d
        • Шпиндель.m3d
        • Пластина крепления двигателя Z.m3d
        • Уголок крепления пластины мотора Z задний.m3d
        • DXF
          • Пластина крепления двигателя Z.dxf
          • Крепление шпинделя нижнее.dxf
        • Рельс Z.m3d
      • Каретка портала.a3d
      • Портал
        • Пластина крепления подшипника X.m3d
        • Крепление подшипника X 2.m3d
        • Чертежи JPG
          • Стойка портала.jpg
          • Дополнительная опора подшипника X.jpg
          • Пластина портала нижняя внутрянняя.jpg
          • Пластина портала нижняя внешняя.jpg
          • Пластина крепления двигателя X.jpg
          • Направляющая кабель-канала X.jpg
          • Балка портала.jpg
          • Пластина крепления подшипника X наружняя.jpg
          • Пластина крепления подшипника X внутрянняя.jpg
          • Пластина крепления упорного подшипника X.jpg
          • Штанга портала.jpg
          • Стойка портала с креплением проводов.jpg
          • Опора направляющей кабель-канала X.jpg
        • Направляющая кабель-канала.m3d
        • Балка портала.m3d
        • Жёсткость подшипника X.m3d
        • Чертежи
          • Соединитель нижних пластин портала.cdw
          • Пластина крепления подшипника X внутрянняя.cdw
          • Пластина крепления подшипника X наружняя.cdw
          • Пластина крепления двигателя X.cdw
          • Опора направляющей кабель-канала X.cdw
          • Штанга портала.cdw
          • Пластина портала нижняя внутрянняя.cdw
          • Стойка портала.cdw
          • Балка портала.cdw
          • Пластина портала нижняя внешняя.cdw
          • Стойка портала с креплением проводов.cdw
          • Пластина крепления упорного подшипника X.cdw
          • Дополнительная опора подшипника X.cdw
          • Направляющая кабель-канала X.cdw
        • Усиление нижней пластины портала.m3d
        • Пластина портала нижняя.m3d
        • Стойка портала.m3d
        • Укосина портала.m3d
        • Опора направляющй кабель-канала.m3d
        • DXF
          • Пластина нижняя 2.dxf
          • Пластина крепления двигателя X.dxf
          • Пластина крепления упорного подшипника X.frw
          • Пластина нижняя внутрянняя.dxf
          • Пластина крепления подшипника X наружняя.dxf
          • Пластина крепления подшипника X внутренняя.dxf
          • Пластина крепления упорного подшипника X.dxf
        • Шпилька М6x100.m3d
        • Пластина портала нижняя 2.m3d
        • Пластина крепления двигателя X.m3d
      • Каретка XZ.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 25
user-avatar
24.01.2021 в 08:36

Станок давно собран, всё работает. С небольшой глубиной и подачей, с качественными фрезами нормально обрабатывает алюминий. Дерево и пластики режет без проблем. Жёсткость не сказать что большая, но для моих работ хватает.

user-avatar
24.07.2022 в 22:00

Здравствуйте! А для лазерной резки металла пойдет такой станок?

user-avatar
11.08.2022 в 09:59

Здравствуйте, нет. Для резки лазером скорость перемещений нужна намного больше.

user-avatar
30.09.2020 в 11:28

Хочу такой же собрать. Каки то новости есть по сборке?

user-avatar
29.07.2020 в 19:50

Здравствуйте!
Как ваши успехи по созданию станка
Я тоже начал и все как то остановилось
Жду лучших времен)

user-avatar
21.03.2019 в 12:56

Добрый день, получилось у вас собрать станок? И как он по жесткости?

user-avatar
21.03.2019 в 19:18

Собрал почти полностью. Осталось сделать часть настройки геометрии и найти токаря, чтобы изготовил гайки. Сделал гайки сам, но несмотря на то, что сверлил и резал резьбу сжимая гайки попарно в тисках, всё равно они получились не со всем соосны, и при притягивании обеих гаек винт крутится достаточно туго. Станок хоть и ездит, но не слишком быстро. При увеличении скорости начинаются пропуски шагов.

Ещё я сделал удлинённый станок, с рабочим полем по Y 1600 мм. Винт при больших оборотах болтается как бельевая верёвка на ветру. Придётся или винт толще ставить, или укорачивать станок. Зимой в гараже было холодно, и в основном поэтому вся сборка встала. Как потеплеет, продолжу доводить станок до ума, там и замер жёсткости сделаю.

Фото с процесса сборки: https://radikal.ru/Img/ShowGallery#rnd=5&tag=%D1%87%D0%BF%D1%83

user-avatar
30.08.2018 в 14:32

В смете увидел лист 2мм. Ещё вопрос - зачем винты такой длины 1365мм, 1000мм , 480мм, я так понимаю винты это ШВП?

user-avatar
05.09.2018 в 06:30

Да, детали из листового металла толщиной 2мм.

Шпильки такой длины - это ходовые винты, которые приводят в движение элементы станка.

ШВП расшифровывается как шарико-винтовая передача, которая обычно и применяется на ходовых винтах станков с ЧПУ, но в данном случает тут просто винт гайкой, никакой ШВП нет.

user-avatar
30.08.2018 в 13:51

Здравствуйте! в чертежах не увидел толщины листовых деталей.

user-avatar
29.08.2018 в 19:34

Здравствуйте!
Заинтересовался данным станком
Можете дать ссылки на комплектующие которые нужно заказывать
Заранее благодарен
А еще если возможно фото готового изделия

user-avatar
05.09.2018 в 14:58

Ссылки, по которым заказывал я, уже давно недействительны. Искать новые комплектующие по самой выгодной цене достаточно долго.
Могу подсказать ключевые фразы, по которым нужно искать.
Плата управления - CNC breakout board
Драйверы - tb6600 driver
Шаговые двигатели - nema 23
Блок питания - power supply 36 350
Можно взять набором, иногда это дешевле - cnc kit 3 axis nema 23
Но наборы бывают абсолютно разными, надо смотреть комплектацию.
Шпиндель - CNC Spindle 600
Муфты - CNC coupler 6.35 10
Подшипники - 10 bearing 6001 и 10 bearing 51201
Магниты - magnet block 3mm 5mm 30mm
Концевые выключатели - V-156-1C25
Кнопки экстренной остановки - emergency button
Клеммы - female connector 4.8.
Гибкие кабель-каналы - drag chain 15 30 (или drag chain 15 20 для оси Z).

user-avatar
28.03.2018 в 19:28

спасибо за чертежи станка очень достойный станок выше всяких похвал

user-avatar
28.03.2018 в 19:27

ок спасибо большое

user-avatar
18.03.2018 в 15:30

Здравствуйте скажите пожалуйста здесь все чертежи или будете добавлять еще? инструкция есть?

user-avatar
19.03.2018 в 18:40

Все чертежи по первой ссылке в первом комментарии.
Сборочных и любых других чертежей не будет. В инструкции будут или фотографии, или просто произвольные виды с модели, по которым будет понятно, что и как собирается. Инструкция будет позже, когда соберу станок.

user-avatar
07.03.2018 в 08:18

а в какой программе пишете программу для чпу (для резки листового металла)?

user-avatar
07.03.2018 в 18:41

Я пока ничего не использую. Если вам для раскроя металла плазмой нужно, то фирмы, которые делают это на заказ, обычно используют специализированные программы, учитывающие все нюансы плазменой резки. Но они платные, и достаточно дорогие. Для обработки фрезой существует не мало CAD-CAM программ, в том числе и бесплатных.
Многие используют ArtCAM, PowerMill. Когда сделаю станок, я тоже планирую начать с этих программ.

user-avatar
03.03.2018 в 17:29

Добрый день. Можете подсказать какие шаговые двигателя Вы используете в сборке этой и драйвера? потянут ли такую сборку nema17?

user-avatar
12.08.2018 в 14:40

в смете указанные Нема 23.

user-avatar
05.03.2018 в 17:55

Используются Nema23 и драйверы на TB6600. Размер моторов нужно подбирать, а в идеале - считать. Чем больше и мощнее моторы, тем меньше у них максимальные обороты, а значит и скорость перемещений станка. Я не считал, и станок пока не готов.
Nema17, может, и потянут. Трение у гаек из графитонаполненного капролона небольшое, шаг винтов тоже. Но вот какие ускорения и скорости перемещения станка при этом получатся - неизвестно. Я думаю, даже с мощными моторами и хорошими драйверами будет слишком медленно и слабо. Лучше всё-таки потратиться на Nema23.

user-avatar
14.02.2018 в 00:56

Отличный вариант ЧПУ... прост в сборке и наладке...
Отдельный респект за кабельные соединения с клемниками, как в живую...
Супер.

user-avatar
13.02.2018 в 22:04

Пока инструкции по сборке нет, но можно посмотреть чертежи деталей и смету, а также скачать архив с DXF для раскроя:
http://vk.com/doc57005624_459661136
http://vk.com/doc57005624_459650937
https://yadi.sk/d/Ae04dsHs3SN8uu

user-avatar
12.08.2018 в 14:41

чертежи и смета составлены для станка с рабочим полем 600х400?

user-avatar
20.08.2018 в 15:36

600x800, но цены я считал на момент начала 2018 года и в своём регионе, поэтому могут немного отличаться.

Чтобы оставить комментарий, необходимо войти
