Фрезерный станок с ЧПУ 600х800х100

0
173
10521
19
1
50

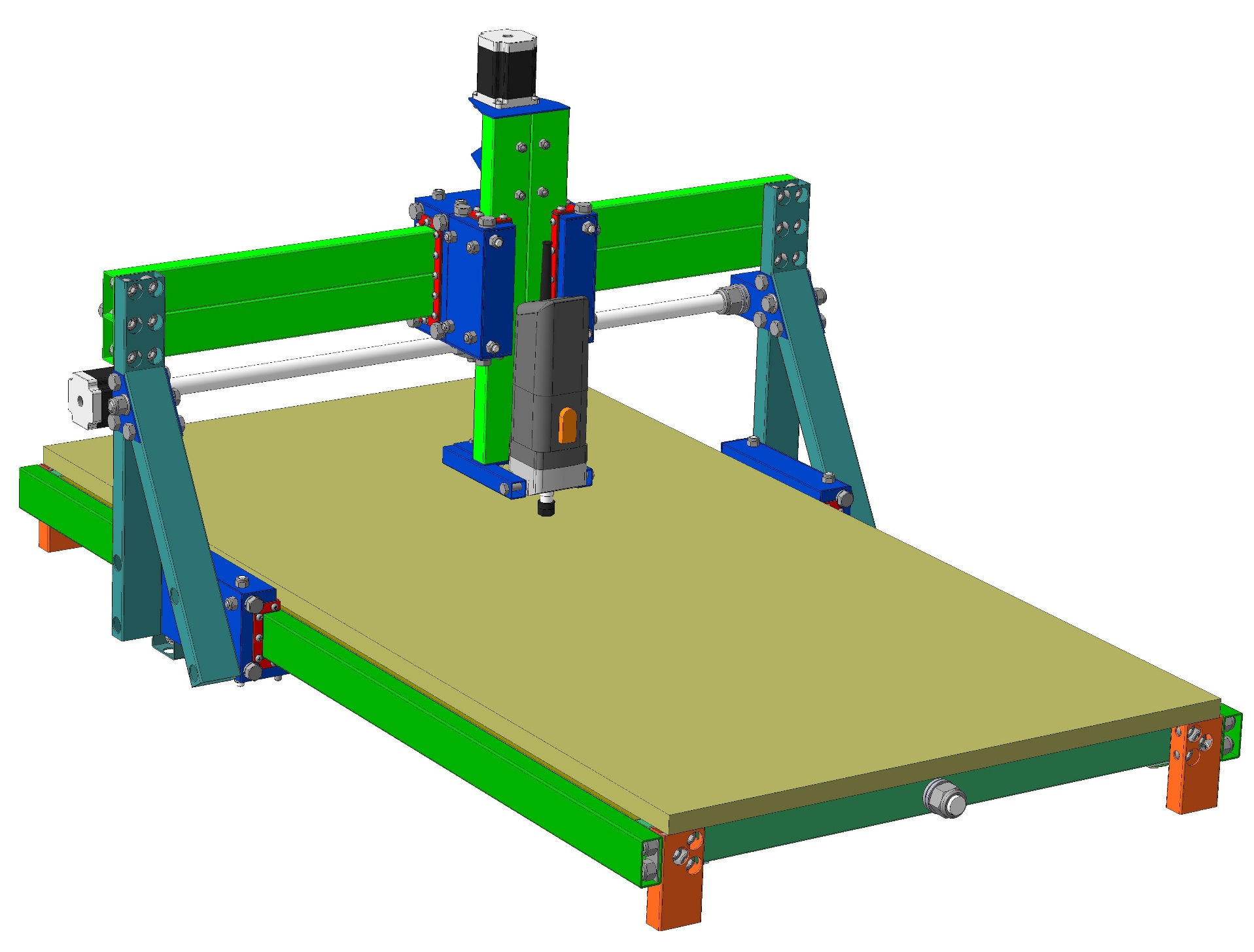

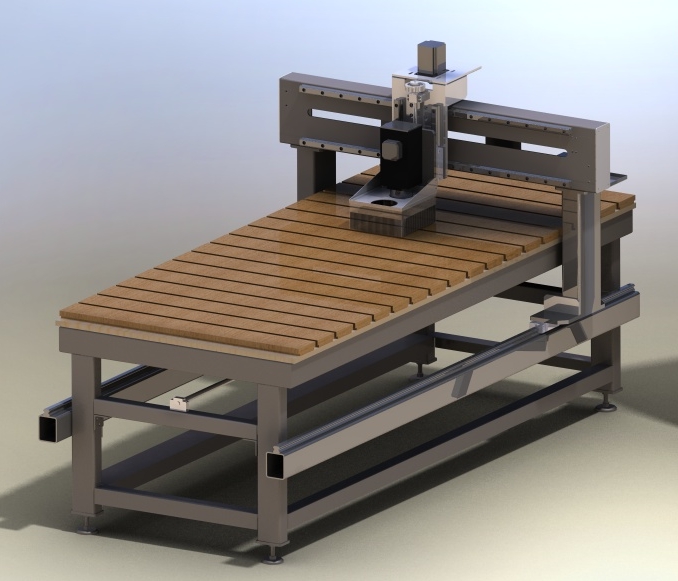

Станок фрезерный портального типа с подвижным порталом, с числовым программным управлением.

Размер рабочего поля 600х800х100.

В качестве основы рамы станка использованы стальные профильные трубы 25x50 и 20x20. Для линейного перемещения применяются радиальные шарикоподшипники. Вместо ходовых винтов применены резьбовые штанги (шпильки) М20 с ходовыми гайками из графитонаполненного капролона. Двигатели шаговые типоразмера NEMA 23. В станке реализована тросовая схема защиты от перекоса портала. Ходовые подшипники кареток защищены от пыли резиновыми пыльниками.

Этот станок я разрабатывал достаточно давно, и он далёк от идеала. Конструкция слишком сложна в регулировке. Жёсткость не слишком большая, а вместе с ней и точность. Поэтому, повторять такое в металле не советую.
