КОМПАС 3D 18

Фрезерный чугунный ЧПУ для стали

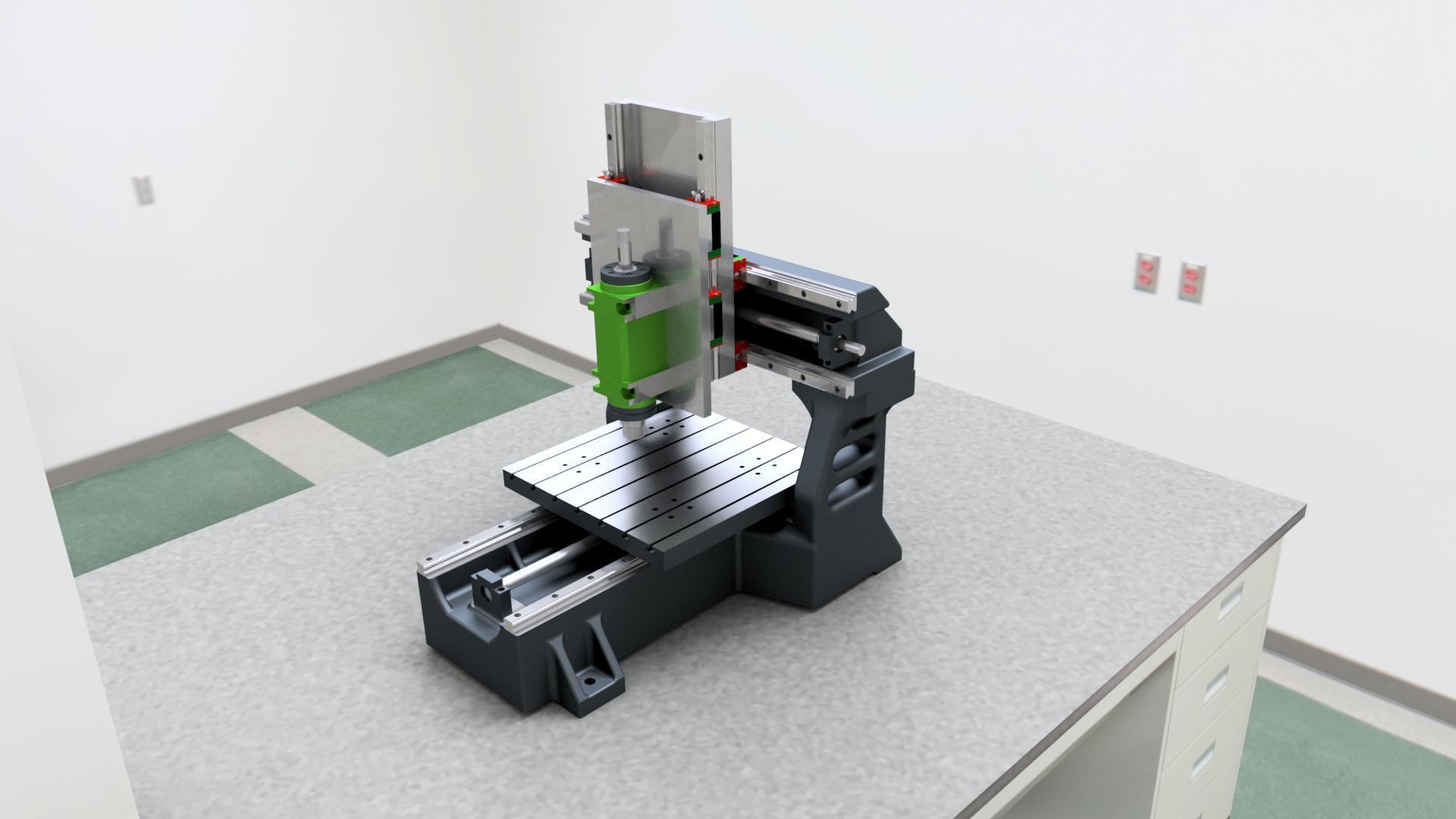

Станок трех координатный с очень жесткой конструкцией рассчитан для работы с твердыми металлами, на нем используются рельсы и каретки от фирмы HIWIN 20-той модели, прикреплено 2 шпинделя разных мощностей, Станина с литого чугуна спроектирована таким способом чтобы увеличить жесткость и точность обработки. рабочая зона X = 350 мм, Y = 350 мм, Z = 150 мм, Станок с очень сложной геометрией и конструкцией все детали точно подобраны и рассчитанные под стандартные детали примера направляющих и ходовых винтов. Станок в сборке

Состав: 3D сборка с отдельными деталями Язык документа

Софт: Autodesk Inventor 2017

Файлы:
OldVersions\вал шпинделя.0001.ipt
OldVersions\Гайка подачи.0003.ipt
OldVersions\Гайка подачи.0004.ipt
OldVersions\каретка 15ммHGH15CA.0006.ipt
OldVersions\Каретка.0007.ipt
OldVersions\Кронштейн гайки подачи.0004.ipt
OldVersions\Кронштейн гайки подачи.0005.ipt
OldVersions\Кронштейн ходового вала.0005.ipt
OldVersions\Кронштейн ходового Портал.0005.ipt
OldVersions\Плита ( Z ).0005.ipt
OldVersions\Плита ( Х ).0002.ipt
OldVersions\Плита шпинделя ( Z.Y ).0005.ipt
OldVersions\Портал.0004.ipt
OldVersions\Портал.0008.ipt
OldVersions\Рельса 15ммHGR15R.0007.ipt
OldVersions\Рельса 350мм .0003.ipt
OldVersions\Рельса 400мм.0006.ipt
OldVersions\Рельса 550мм .0003.ipt
OldVersions\Рельса 550мм .0004.ipt
OldVersions\Сборка1.0008.iam
OldVersions\Станина.0012.ipt
OldVersions\Стойка портала.0007.ipt
OldVersions\Ходовий вал 600 мм.0003.ipt
OldVersions\Ходовий вал 600м портал.0003.ipt
OldVersions\шпиндель статор.0002.ipt
Портал\AIP\FEA\bz7b7wn40.fins
Портал\AIP\FEA\bz7b7wn4w.fsat
Портал\AIP\FEA\bz7b7wn4w.ftes
Портал\AIP\FEA\bz7b7wn4w.fwiz
Портал\AIP\FEA\bz7b7wn6o.fmsh
Портал\AIP\FEA\bz7b7wn6p.fres
Портал\AIP\FEA\Simulation.log
Станина\AIP\FEA\bz02yaiyo.fins
Станина\AIP\FEA\bz02yaiyo.fsat
Станина\AIP\FEA\bz02yaiyo.ftes
Станина\AIP\FEA\bz02yaiyo.fwiz
Станина\AIP\FEA\bz02yaizk.fmsh
Станина\AIP\FEA\bz02yaizl.fres
Станина\AIP\FEA\bz7b7rylc.fins
Станина\AIP\FEA\bz7b7rym8.fsat
Станина\AIP\FEA\bz7b7rym8.ftes
Станина\AIP\FEA\bz7b7rym8.fwiz
Станина\AIP\FEA\bz7b7ryn4.fmsh
Станина\AIP\FEA\bz7b7ryn5.fres
Станина\AIP\FEA\Simulation.log
Станина
Стойка портала\AIP\FEA\bz6yvvnhc.fins
Стойка портала\AIP\FEA\bz6yvvnhc.fsat
Стойка портала\AIP\FEA\bz6yvvnhc.ftes
Стойка портала\AIP\FEA\bz6yvvnhc.fwiz
Стойка портала\AIP\FEA\bz6yvvnj4.fmsh
Стойка портала\AIP\FEA\bz6yvvnj5.fres
Стойка портала\AIP\FEA\Simulation.log
Шпиндель\OldVersions\вал шпинделя 273.0001.ipt
Шпиндель\OldVersions\шпиндель статор 273.0001.ipt
Шпиндель\вал шпинделя 273.ipt
Шпиндель\вал шпинделя.ipt
Шпиндель\шпиндель статор 273.ipt
Шпиндель\шпиндель статор.ipt
вал шпинделя.ipt
Гайка подачи.ipt
каретка 15ммHGH15CA.ipt
Каретка.ipt
Кронштейн гайки подачи.ipt
Кронштейн ходового вала.ipt
Кронштейн ходового Портал.ipt
Кронштейн шпинделя.ipt
Плита ( Z ).ipt
Плита ( Х ).ipt
Плита шпинделя ( Z.Y ).ipt
Портал.ipt
Рельса 15ммHGR15R.ipt
Рельса 350мм .ipt
Рельса 400мм.ipt
Рельса 550мм .ipt
Сборка1.iam
Станина.ipt
Стойка портала.ipt
Ходовий вал 600 мм.ipt
Ходовий вал 600м портал.ipt
шпиндель статор.ipt
Портал\AIP\FEA
Станина\AIP\FEA
Стойка портала\AIP\FEA
Портал\AIP
Станина\AIP
Стойка портала\AIP
Шпиндель\OldVersions
OldVersions
Портал
Станина
Станина
Стойка портала
Шпиндель
