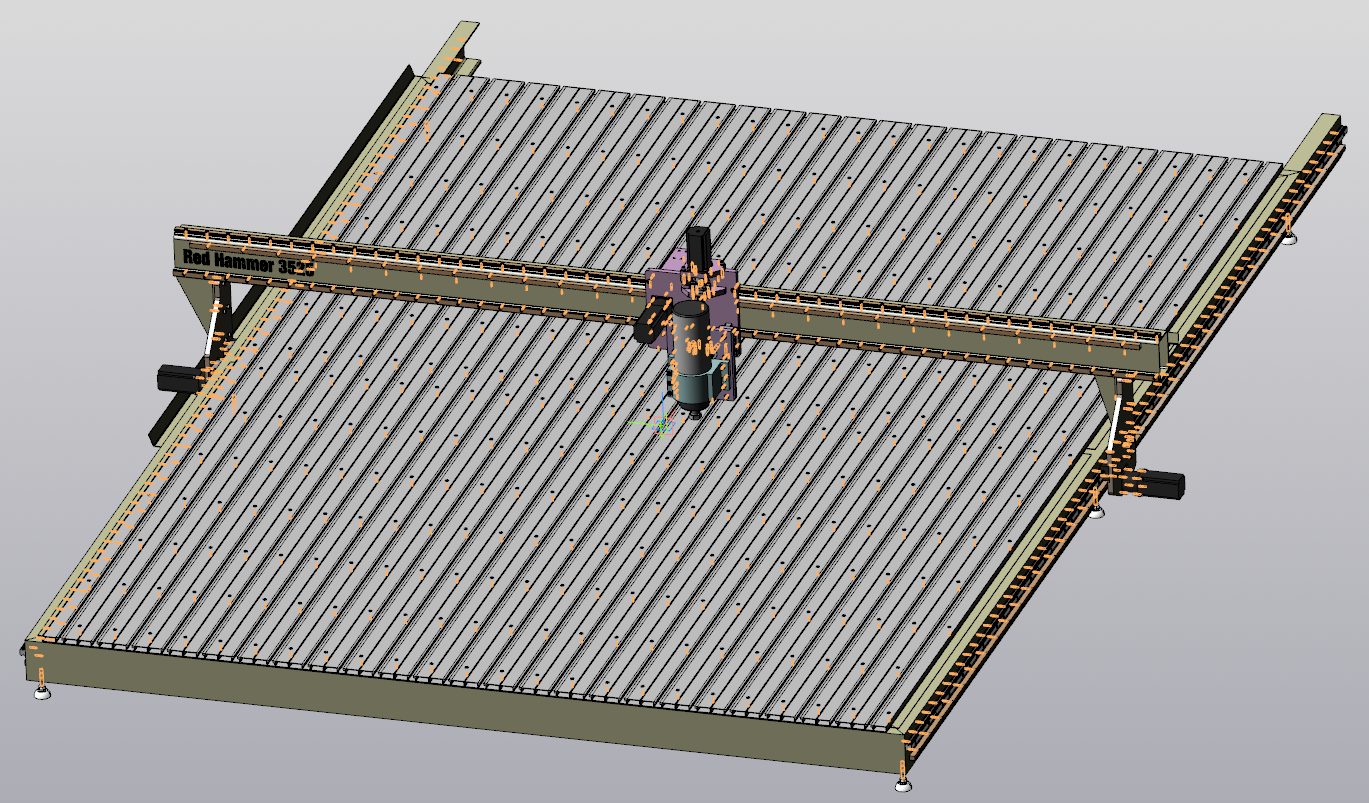

Red Hammer 3525 (красный молот) - один из огромного количества бюджетных машин, которые мы проектируем делаем для небогатых стартаперов или гаражных мастеров. Эта машина с рабочим полем 3500х2500 с высотой обработки до 120мм. Предназначен этот станок для обработки фанеры, мдф, алюминия и прочих прекрасных материалов. Подобных машин по нашим проектам построено уже немало и все они работают достаточно неплохо. Обращаю внимание, это максимально экономичный вариант, тем не менее позволяющий производить работы быстро и достаточно качественно. Система оснащена шпинделем 4.5кВт. Привода построены на перемещении по рейкам, что сказывается негативно на точности. Однако данная машина позволяет делать практически всё что только можно придумать для 3-х координатного станка.
