Кинематический анализ фрезерного карусельного станка Ф1К-2

БГИТУ, Оборудования лесного комплекса, Основы автоматизированного проектирования, Кинематический анализ фрезерного карусельного станка Ф1К-2

Введение
1Анализ оборудования, назначение и сравнительная характеристика фрезерного станка Ф1К-2
2 Принципиальная схема фрезерного станка Ф1К-2
3 Принцип работы станка
4 Кинематическая схема и расчет кинематики
4.2 Ручьевая диаграмма
Вывод
Список использованной литературы

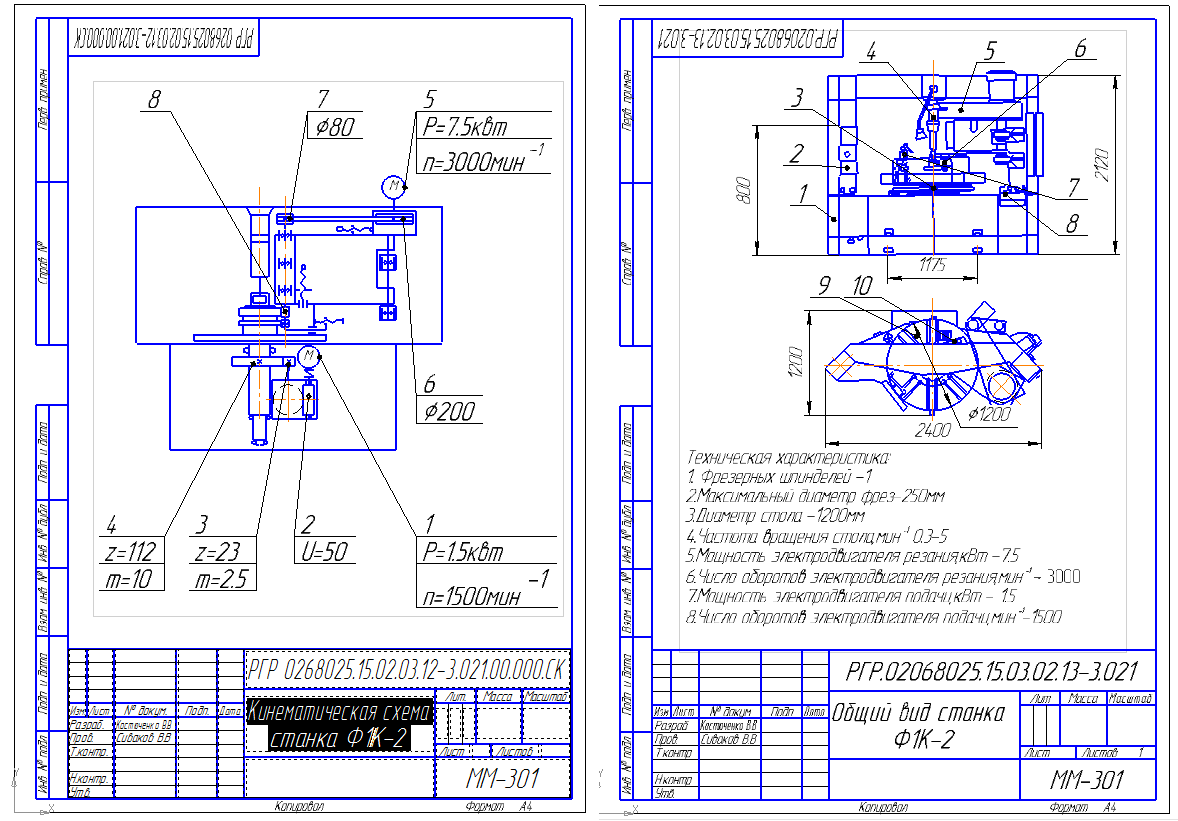

Целью данной работы является изучение и построение в программе Компас кинематической схемы фрезерного карусельного станка Ф1К-2 и её общего вида, с использованием стандартных библиотек и созданием спецификаций. Произвести кинематический расчёт фрезерного станка Ф1К-2 и построить ручьевую диаграмму потерь мощности. Станки фрезерные карусельные предназначены для плоскостного и фигурного фрезерования брусковых и щитовых деталей из древесины и древесных материалов по копирам в различных деревообрабатывающих производствах. Различают фрезерные карусельные станки с верхним Ф1К-2,Ф1К2А и нижним Ф2К-ШЗ расположением шпинделя.

Состав: Записка, Кинематическая схема(КС) , Общий вид станка(ОБ) Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Кинематический анализ фрезерного карусельного станка Ф1К-2

Skhema_stanka.cdw.bak
騩 ⠭ 1-2 _ .02068025.15.03.02.13-3.021.cdw
騩 ⠭ 1-2 _ .02068025.15.03.02.13-3.021.cdw.bak
Skhema_stanka.cdw
Moya_raschetka_po_f1k-2.docx
