Модернизация привода главного движения вертикально-фрезерного станка с ЧПУ мод. 6Р13Ф3 с применением частотного регулирования

БарГУ
Кафедра «Оборудования и автоматизации производства
Курсовая работа по дисциплине «Конструирование и расчет технологического оборудования»
Тема: «Модернизация привода главного движения вертикально-фрезерного станка с ЧПУ мод. 6Р13Ф3 с применением частотного регулирования»
Барановичи 2014

В данном курсовом проекте производится кинематический анализ вертикально-фрезерного станка с ЧПУ модели 6Р13Ф3, расчет привода главного движения с применением частотного регулирования. В работе рассматриваются основные узлы станка, органы его управления, принцип работы, кинематическая схема станка. Также производится обоснование конструкций основных базовых элементов станка и приведены указания по эксплуатации и обслуживанию станка.
Целью данного курсового проекта является модернизация привода главного движения вертикально-фрезерного станка с ЧПУ мод. 6Р13Ф3 с применением частотного регулирования согласно исходным данным.
В курсовом проекте была произведена модернизация привода главного движения вертикально-фрезерного станка с ЧПУ на примере станка мод. 6Р13Ф3. Привод состоит из электродвигателя, зубчатой ременной передачи и коробки. Был определен знаменатель геометрического ряда , выбран электродвигатель 4А100L2У3, с номинальной мощностью кВт, и номинальной частотой вращения n = 1500 мин-1. Также были произведены расчеты мощности привода и крутящих моментов на валах, зубчатых передач, валов, а также определено, что жесткость шпиндельного узла обеспечивается, была описана система смазки шпиндельного узла, обосновали выбор конструкции шпинделя, выбор материала и термической обработки.
В ходе модернизации привода главного движения было сокращено количество валов, а, следовательно, и сокращение числа зубчатых передач, что способствует уменьшению шумовых и акустических характеристик, большей свободе станка от вибраций и более высокой чистоте обработанной поверхности. Появилась возможность мягкой регулировки частоты оборотов и возможность изменения скорости вращения шпинделя прямо во время работы, без его остановки. Модернизация ПГД способствует повышению КПД, а следовательно и увеличению производительности при использовании станка на производстве.

Состав: ПЗ, Спецификация, Шпиндель (СБ), Свёртка (СБ), Развёртка (СБ) Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Модернизация привода главного движения вертикально-фрезерного станка с ЧПУ мод. 6Р13Ф3 с применением частотного регулирования

Отчёт
⪠ ஡ ᪮⥩ 6133 (1).bak
⪠ ஡ ᪮⥩ 6133 (1).cdw
⪠ ஡ ᪮⥩ 6133 (2).cdw

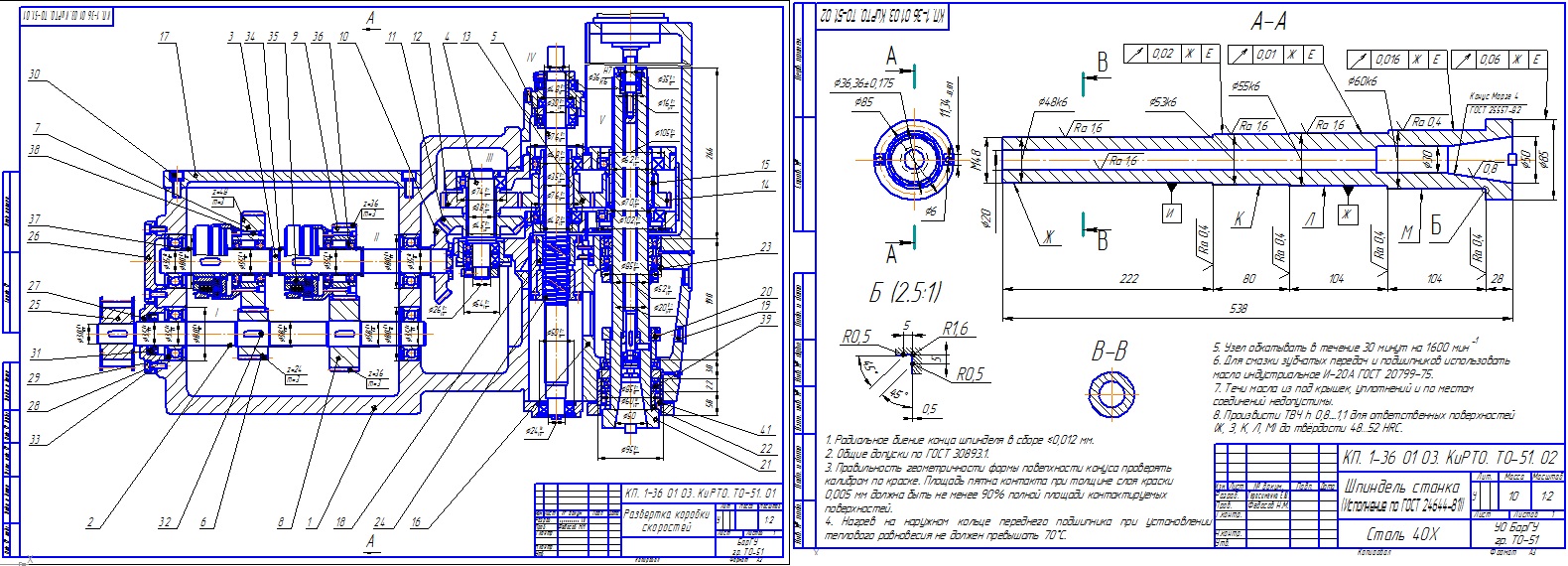

Свёртка Коробки скоростей
Спецификация Коробка скоростей
Шпиндель
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1

С самого начала работы идёт достаточно серьезная ошибка. В паспорте станка данной модели максимальное число оборотов шпинделя = 2000 об\мин. Автор делает расчёт, исходя из максимального числа оборотов = 2500 об\мин, что является недопустимым при подобных расчётах, а соответственно, всю работу можно считать не правильной.

    3

    Работа учебная, очевидно, что на тот момент у меня не было чёткого понимания сути. Да и те данные были получены преподавателем при выдаче задания, так что для расчёта и проверки моих способностей этого, полагаю, что достаточно... хотя по идее "мартышкин труд", с другой стороны фактически все курсовые данной дисциплины в наших ВУЗах - это просто наработками навыков вычисления, использования методик, черчение. Вряд ли тут таится некая реализация.

    Но за заметку благодарю вас, Владислав, думаю эта информация кому-то будет полезна при скачивании. Особенно если подобную древность кто-то решится модернизировать в действительности :)

2

Работа учебная, очевидно, что на тот момент у меня не было чёткого понимания сути. Да и те данные были получены преподавателем при выдаче задания, так что для расчёта и проверки моих способностей этого, полагаю, что достаточно... хотя по идее "мартышкин труд", с другой стороны фактически все курсовые данной дисциплины в наших ВУЗах - это просто наработками навыков вычисления, использования методик, черчение. Вряд ли тут таится некая реализация. Но за заметку благодарю вас, Владислав, думаю эта информация кому-то будет полезна при скачивании.
