Модификация горизонтально-фрезерного станка 6Н81

АТИ ДГТУ кафедра Техмаш, Станки, Модификация горизонтально-фрейзерного станка 6Н81, 2014

Введение 5
1. Назначение фрезерных станков 6
1.1 Конструктивные особенности и технические характеристики аналогичных станков. 7
1.1.1 6Т80Ш станок фрезерный консольный широкоуниверсальный 7
1.1.2 6Р13 вертикальный консольно-фрезерный станок общего назначения 9
1.1.3 6Т12 станок вертикальный консольно-фрезерный. 11
1.2 Назначение и технические характеристики модернизируемого горизонтально-фрезерного станка 6Н81 14
2 Модернизация станка 19
2.1 Основные направления модернизации станков 19
2.2 Обоснование скоростной характеристики и выбор структурной формулы 20
2.2.1 Расчёт экспериментальных режимов резания 23
2.2.2 Определение передаточного отношения на каждом валу 24
2.2.3. Расчёт частоты вращения шпинделя при модернизации коробки передач. 25
2.2.4 Определение погрешности фактического ряда 26
2.2.5 Определение модернизации станка 26
3. Конструкторская часть. 28
3.1 Расчёт мощностей и крутящих моментов, передаваемых валами. 28
3.1.1 Расчёт мощностей 28
3.1.2 Расчёт крутящих моментов 30
3.2 Расчёт валов 30
3.3 Расчет шпоночных и шлицевых соединений 47
Заключение 49
Список литературы 50

Число ступеней оборотов шпинделя 16
Число оборотов шпинделя в минуту 65-1800
Число ступеней подач 16
Подача стола, мм/мин:
Продольная
Поперечная
Вертикальная 39-980
25-765
12-380
Скорость быстрого перемещения стола, м/мин:
Продольная
Поперечная
Вертикальная 2,9
2,3
1,15
Габариты станка, мм:
Длина
Ширина
Высота 2060
1940
1600
Расстояние от оси шпинделя до поверхности стола, мм 0-400
Наибольший угол поворота стола, град.
Размер рабочей поверхности стола, мм 45о
250х1000
Число Т – образных пазов стола 3
Расстояние между Т – образными пазами, мм 50
Наибольшее перемещение стола, мм 650
Продольное
Поперечное
Вертикальное 650
200
400

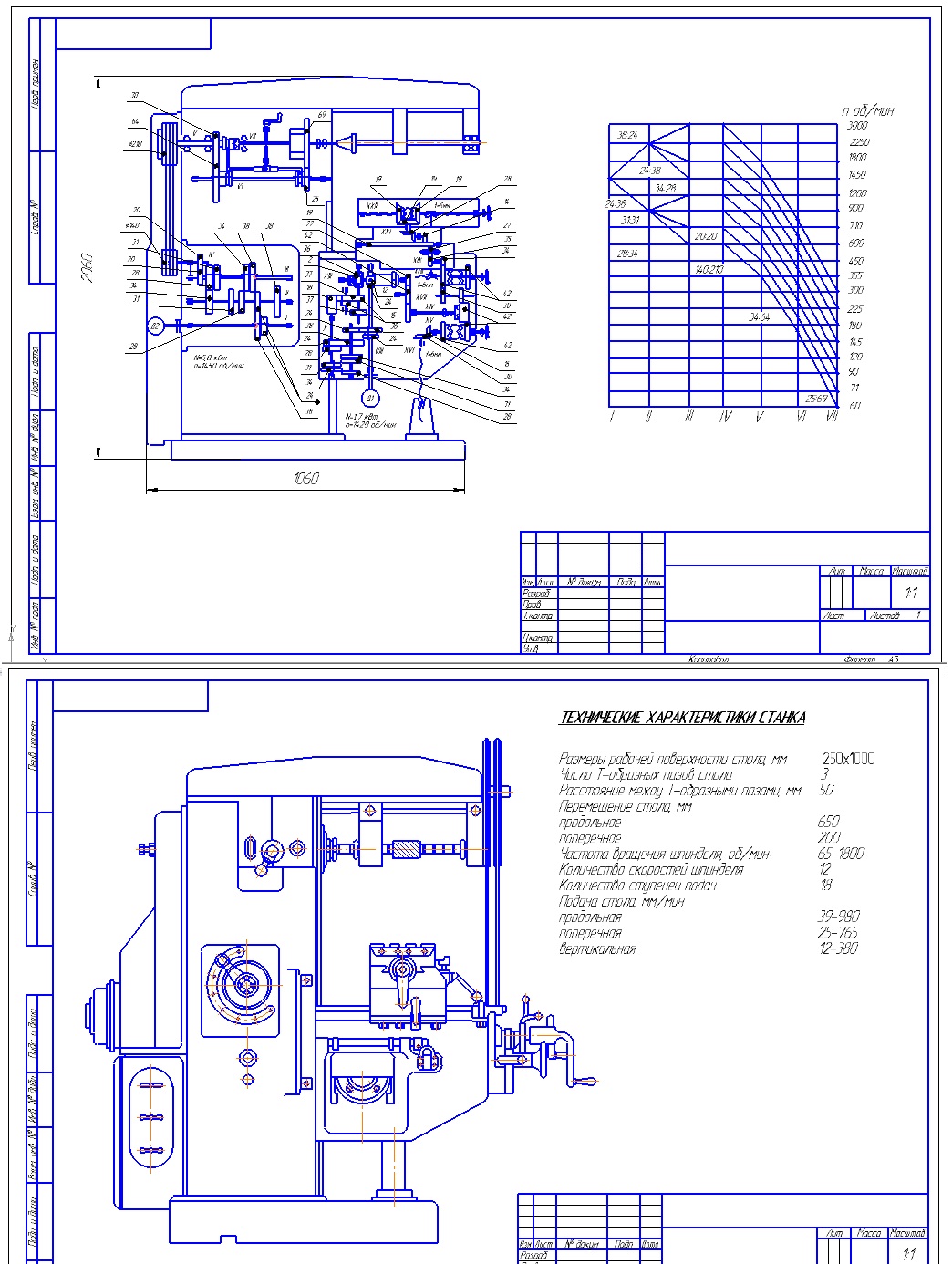

Состав: СБ Общий вид 6Н81, Кинематика 6Н81 СБ Язык документа

Софт: КОМПАС-3D 15

Файлы:
Курсовой Станок.docx
кинематика
Общий вид
