ОГБПОУ "КНГК"
Электрическое и электромеханическое оборудование

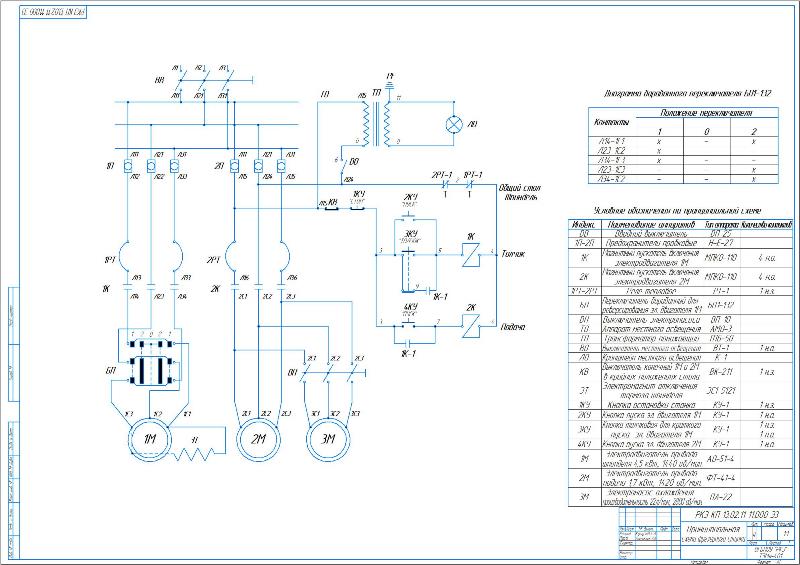

КР на тему: Техническая эксплуатация электрооборудования и схема управления фрезерного станка 6Н81
2025 год.
Технические характеристики фрезерного станка.
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) - Н
Длина рабочей поверхности стола, мм - 1000
Ширина стола, мм - 250
Наибольшее перемещение по осям X,Y,Z, мм - 600_200_340
ЧПУ -
Пределы частот вращения шпинделя Min/Max, об/мин. - 65 -1800
Мощность, кВт - 4
Габариты, мм - 2060_1940_1600
Масса, кг - 2100
Начало серийного выпуска, год - 1971
Технические характеристики электродвигателя
Мощность, кВт-4,5
Тип электродвигателей Асинхронный, - переменного тока
Частота вращения вала (фактическая) - 1500
Напряжение, В - 380
Ток, Iн, А - 14,82
Количество фаз - 3-х фазный
КПД, % - 88,
Кратность пускового момента Мп/Мн - 1
Коэффициент мощности, Соs ф - 0,87
Кратность максимального момента Mmax/Мн - 2
Крутящий момент, Hm - 47,75
Тип ротора - Короткозамкнутый
Диаметр вала, мм - 38
Диаметр фланца, мм - 265
Размеры (ВхДхГ), мм - 361x546x722
Вес, кг - 10
Содержание:
1. Введение. 2
2. Организационно-технологическая часть. 4
2.1. Краткое описание, назначение, устройство и принцип работы оборудования. 4
2.2. Техническая и эксплуатационная характеристика оборудования. 7
2.3 Электропривод оборудования (описание, схема подключения). 9
2.4 Техническая и эксплуатационная характеристика электродвигателя. 12
2.5 Подготовка к включению электрооборудования в работу. 13
2.6 Ведение документации по приемки и эксплуатации оборудования. 15
3.Расчетная часть. 17
3.1. Выбор пакетных переключателей, выключателей на каждый из двигателей и вспомогательное оборудование. 17
3.2. Мощность на валу, главного привода потребляемая из сети. 22
3.3. Номинальный момент, развиваемый двигателем. 22
3.4. Максимальный и пусковой моменты. 22
3.6.Номинальное скольжение. 23
3.7. Частота тока в роторе. 24
4. Охрана труда и противопожарные мероприятия. 25
4.1. Основные положения по технике безопасности при обслуживании электрооборудования оборудования. 25
4.2. Терминология. 32
5. Заключения. 36

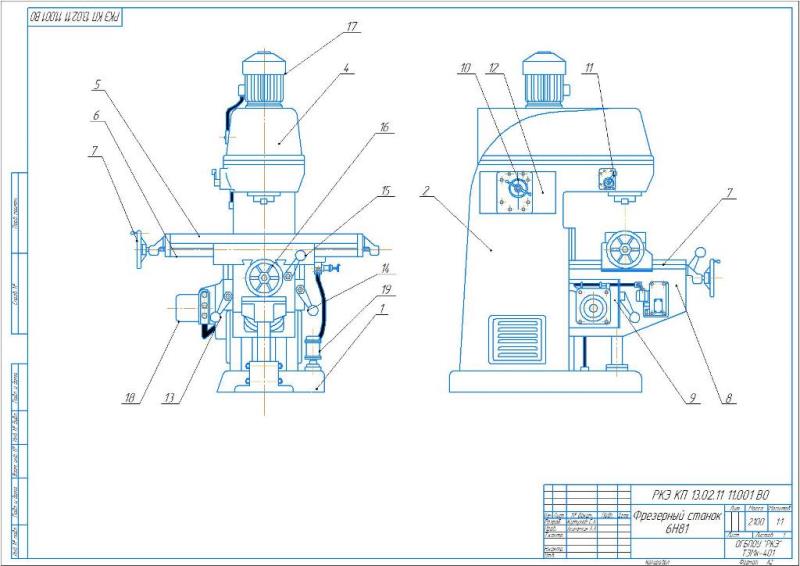

Станок характеризуется горизонтальным расположением оси шпинделя. На плите (основании) установлена станина, внутри которой размещен привод главного движения с коробкой скоростей, перебором и шпиндельным узлом. На вертикальных направляющих станины расположена консоль с коробкой подач, которая может перемещаться вертикально. На горизонтальных направляющих консоли установлены поперечные салазки с поворотной плитой, а в направляющих плиты – продольный стол. Для поддержания конца фрезерной оправки станок имеет хобот и серьгу (кронштейн). Хобот по станине и серьга по хоботу могут быть перемещены и закреплены в нудном положении. Для увеличения жесткости станка хобот с консолью может быть связан поддерживающими стойками.
