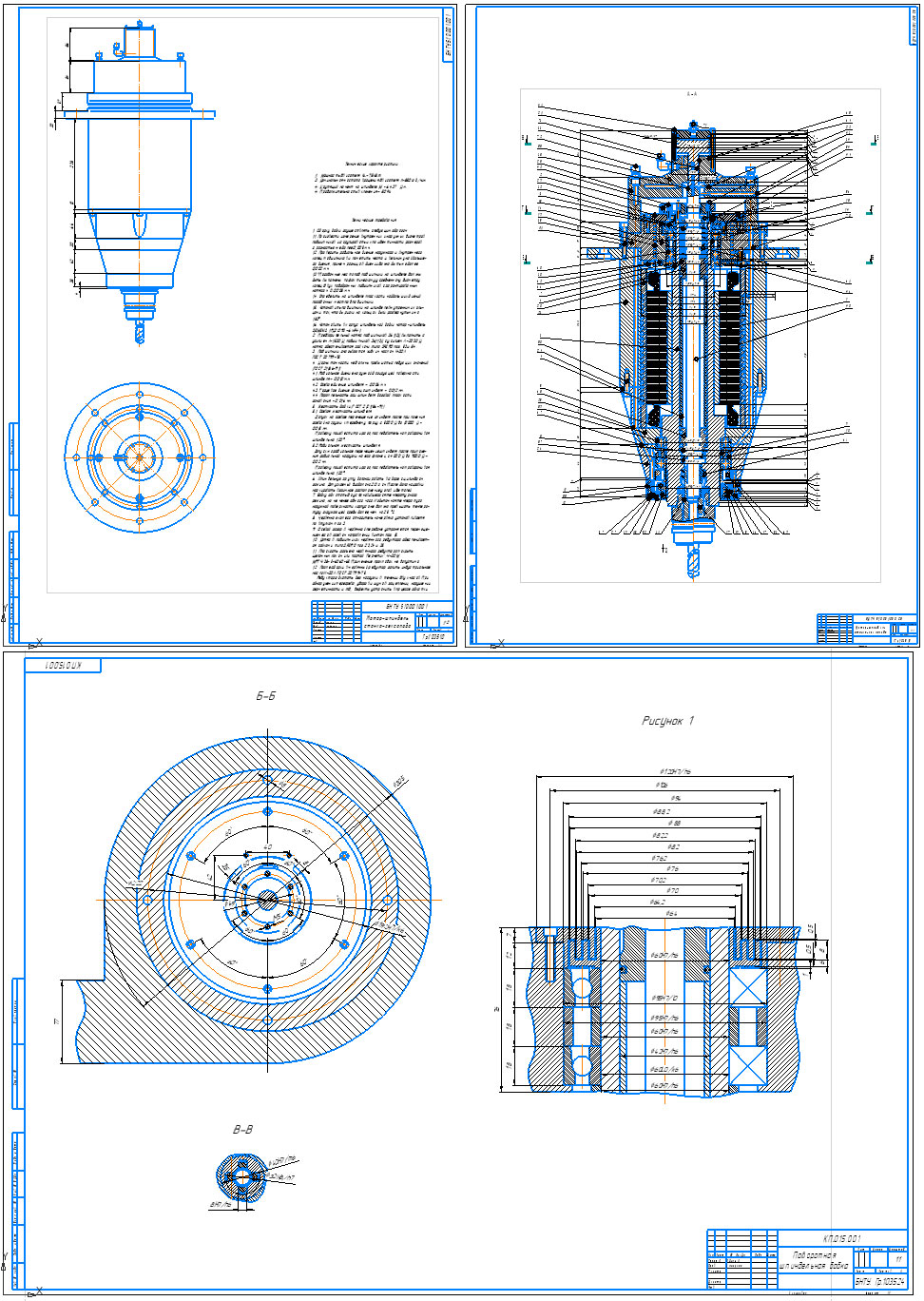

Мотор-шпиндель станка гексапода

БНТУ, Кафедра металлорежущие станки и инструменты
«Шпиндельный узел станка-гексапода и механизм зажима инструментальной оправки»
Минск 2014

Задачей данного курсового проекта является разработка шпиндельного узла станка-гексапода и механизм зажима инструментальной оправки. В этом проекте описывается назначение проектируемого узла. Приводится расчет узла. Выполняется проектировочный расчет привода шпиндельного узла и его размеры.

Технические характеристики
1. Мощность двигателя Nдв.=7,5кВт.
3. Номинальная частота вращения двигателя n=850 об/мин.
4. Крутящий момент на шпинделе M = 64,37 Н·м.
4. Продолжительность включения - 50%

Оглавление
Аннотация 3
Введение 4
1 Общие сведения о станке 5
1.1 Описание и схемы выполняемых на станке операций. 5
1.2. Конструктивные особенности станка 10
1.3. Извлечение из стандартов, регламентирующих размеры и показатели шпиндельного узла 17
2. Выбор электродвигателя 22
2.1. Расчёт режимов резания 22
2.2. Выбор электродвигателя 24
3. Кинематический расчёт привода 26
4 Проектный расчёт привода 26
5. Проектирование шпиндельного узла 27
5.1. Оценка параметров быстроходности шпиндельного узла 27
5.3. Выбор материала для шпинделя и технологии термической обработки 28
5.4. Обоснование способа смазывания и разработки системы смазывания. Определение конструктивных параметров уплотнений. 29
5.5 Обоснование показателей точности деталей, сопряженных с подшипниками 31
5.6. Расчет шпиндельного узла на жесткость 33
6. Проектирование механизма автоматического зажима инструмента. 38
6.1 Описание конструкции механизма 38
6.2 Определение усилия зажима инструмента. 39
6.3 Расчет комплекта тарельчатых пружин 39
6.4 Расчет гидроцилиндра 41
Литература 43
