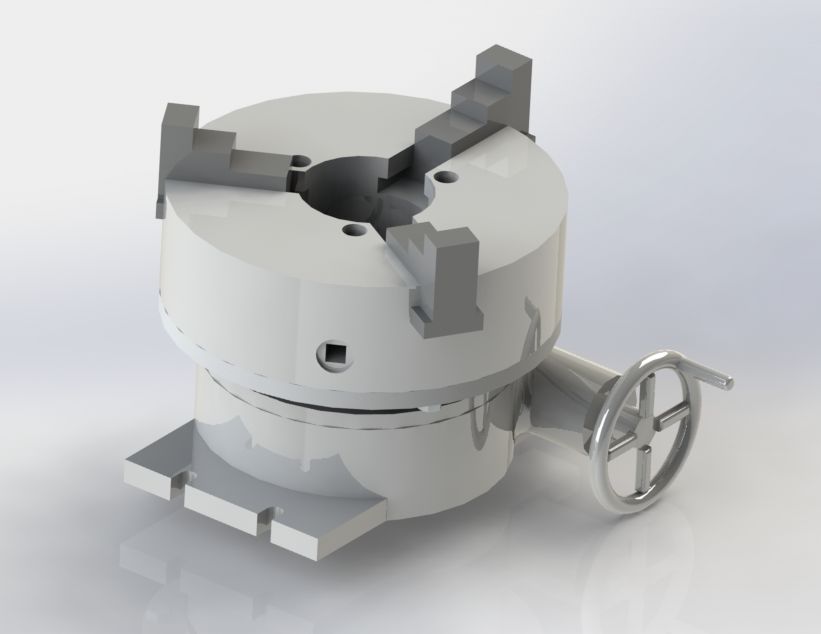

3D модель поворотной головки с установленным на ней трехкулачковым патроном токарного станка диаметром 315 мм. Размер головки: установочная площадка - 340х250 мм, размер между установочными пазами 85 мм, ширина паза - 14 мм, диаметр установочной плоскости головки - 250 мм. Общая высота с патроном - 274. Используется на небольшом фрезерном станке марки DM40 (Китай). Максимальный диаметр зажимаемой заготовки - 340 мм.
