Станок ЧПУ Альтернатива-2

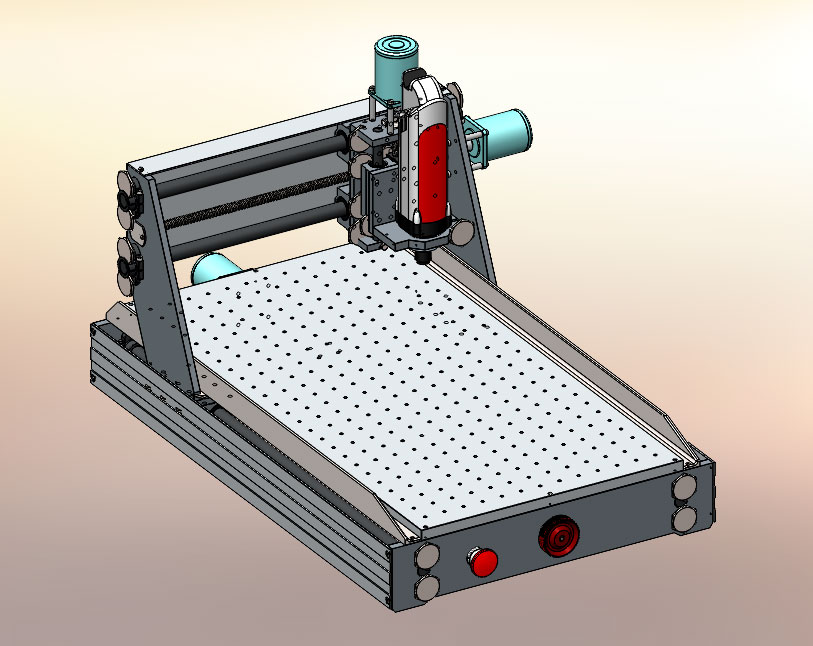

3D модель ЧПУ станок из фанеры по дереву для судомоделиста, миниатюрный удобен в обращении. Домашний станок для самодельщиков. Есть много видео в ютубе

* Размер стола 330х600 мм
* Область перемещения инструмента 340х220х70 мм.
* Для установки фрезера предусмотрено отверстие диаметром 43,3 мм, а для установки маломощного инструмента - переходная втулка, в которой крепится двигатель ДПР52 с цанговым зажимом.
* Ходовые винты обычные М12.
* Ходовая гайка на оси Z бронзовая
* На осях Х и Y - графитокапролоновые с компенсацией люфта
* Двигатели ДШИ200-2-1
* Муфты самодельные.

Состав: 3D Сборка

Софт: SolidWorks 2010
