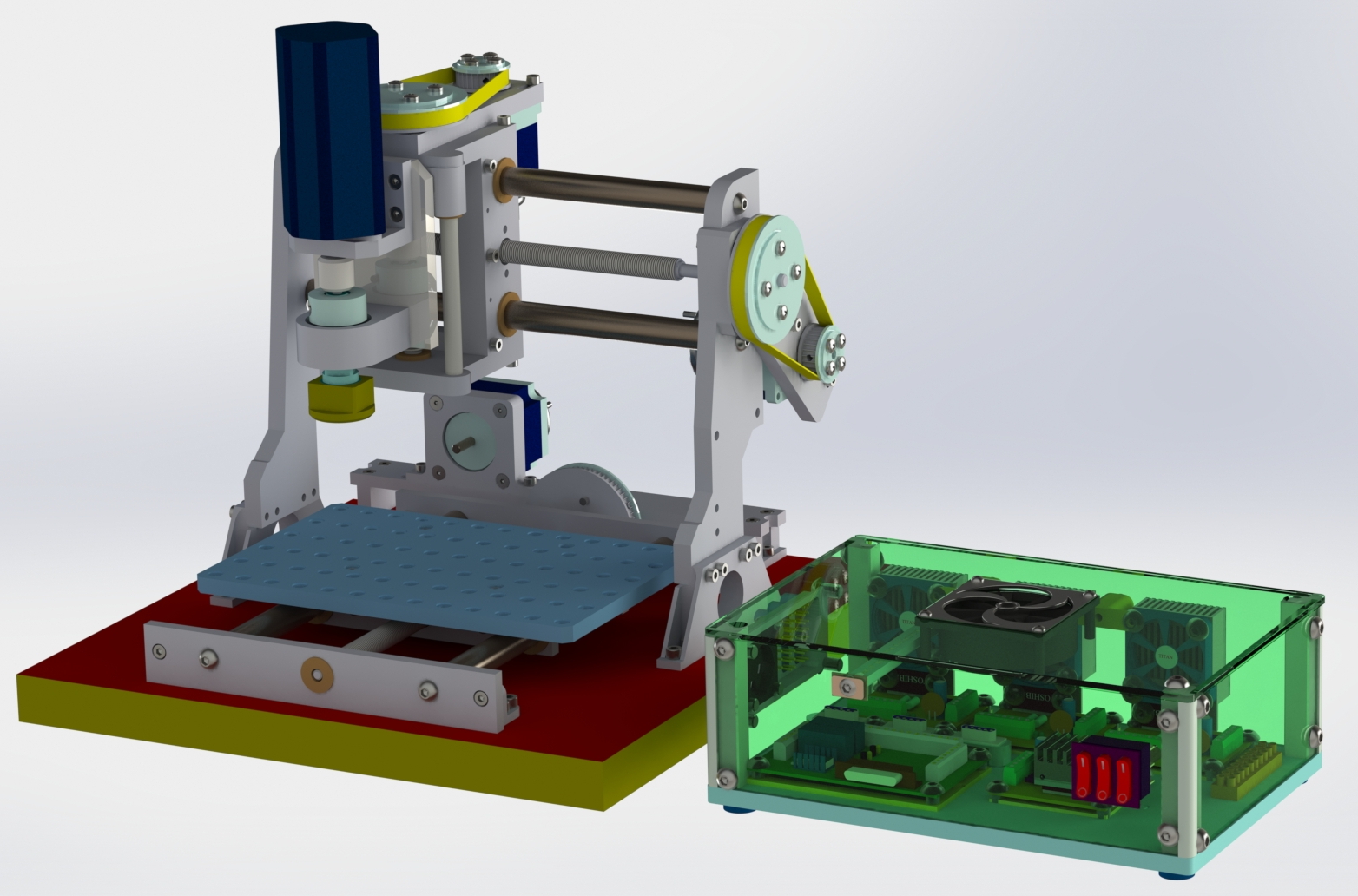

Самодельный фрезерный станок ЧПУ для гравировки в основном, также имеется блок управления.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Фрезерные станки -
- Станок ЧПУ гравировка с блоком управления
Станок ЧПУ гравировка с блоком управления
0
428
9523
0
1
800
Сообщить о проблеме
Автор
Денис
Дата
10.08.2014
Язык
Украинский
Состав
3D сборка
Софт
SolidWorks 2014
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
Деталь1.SLDPRT
-
Сборка2.SLDDRW
-
Фрагмент.frw
-
втулка напрямної Z.SLDPRT
-
гайка.SLDPRT
-
колесо велике.jpg
-
колесо мале.jpg
-
кронштейн гайки Z.SLDPRT
-
напрямна скользача Z.SLDPRT
-
напрямна скользача Z суцільна.SLDDRW
-
напрямна скользача Z суцільна.SLDPRT
-
-
Двигун взборі.SLDASM
-
Зборка всього.SLDASM
-
Зборка всього.SLDDRW
-
Зборка всього нова.SLDASM
-
Зборка станка з блоком.SLDASM
-
Каретка Z.SLDASM
-
Каретка Z суцільна.SLDASM
-
Каретка Х.SLDASM
-
Каретка ХУ.SLDASM
-
Каретка Х на основі.SLDASM
-
Каретка х+z.SLDASM
-
Напрямна ох.SLDASM
-
Сборка1.SLDASM
-
вал двигуна.SLDPRT
-
вал напрмної.SLDPRT
-
вимикач вентиляторів.SLDPRT
-
втулка-підшипник валу.SLDPRT
-
втулка напрямної Z.SLDPRT
-
втулка напрямної Z суцільна.SLDPRT
-
втулка напрямної Х.SLDPRT
-
гайка.SLDPRT
-
гайка шпінделя.SLDPRT
-
гвинт Z.SLDPRT
-
гвинт ведучий ОХ.SLDPRT
-
гвинт м4 х12.SLDPRT
-
гвинт м5 х16 плоский.SLDPRT
-
гвинт м5 х16 потай.SLDPRT
-
гвинт м5 х16.SLDPRT
-
гвинт м8 х16 плоский.SLDPRT
-
два колеса.SLDASM
-
деревяна основа.SLDPRT
-
жорстка стяжка.SLDPRT
-
задня частина.SLDPRT
-
зборка приводу оу.SLDASM
-
зборка хz.SLDASM
-
зубчате колесо велике.SLDPRT
-
зубчате колесо мале.SLDPRT
-
колесо велике взборі.SLDASM
-
колесо мале взборі.SLDASM
-
кришка великого колеса.SLDPRT
-
кришка малого колеса.SLDPRT
-
кронштейн гайки Z.SLDPRT
-
кронштейн двигуна оz.SLDPRT
-
кронштейн двигуна ох.DXF
-
кронштейн двигуна ох.frw
-
кронштейн двигуна ох.SLDPRT
-
кронштейн двигуна шпінд.SLDPRT
-
кронштейн двигуна шпінд новий.SLDPRT
-
кронштейн напрямної оу.SLDPRT
-
кронштейн шпінделя.SLDPRT
-
кронштейн шпінделя з підшипниками.SLDASM
-
кронштейн шпінделя новий.SLDPRT
-
кріплення двигуна оу.SLDPRT
-
макет двигуна шпінделя.SLDPRT
-
маховик.SLDPRT
-
монтажна планка двигуна оу.SLDPRT
-
муфта шпінделя.SLDPRT
-
напрямна x.SLDPRT
-
напрямна Z.SLDPRT
-
напрямна оу.SLDASM
-
напрямна скользача Z.SLDPRT
-
напрямна скользача Z суцільна.SLDDRW
-
напрямна скользача Z суцільна.SLDPRT
-
опора ліва нова.SLDPRT
-
опора монтажної планки оу.SLDPRT
-
опора напрямної верхня Z.SLDPRT
-
опора напрямної нижня Z.SLDPRT
-
опора права нова.SLDPRT
-
опора стойки.SLDPRT
-
основа Z.SLDPRT
-
основа Z нова.SLDPRT
-
основа для X.SLDPRT
-
передня частина.SLDPRT
-
підшипник шпінделя.SLDASM
-
розпорка оу.SLDPRT
-
ручка маховика.SLDPRT
-
салазки оу.SLDPRT
-
салазки оу взборі.SLDASM
-
салазки перед оу взборі.SLDASM
-
середня частина.SLDPRT
-
стіл.SLDPRT
-
стіл взборі.SLDASM
-
фіксатор напрямної оу.SLDPRT
-
цангова гайка.SLDPRT
-
цангова оправка взборі.SLDASM
-
цанговий зажим.SLDPRT
-
-
-
cnc.spl7
-
cnc driver conect.spl7
-
CNCDRI~1.SPL].pdf
-
cnc LPT Conect.spl7
-
CNCLPT~1.SPL].pdf
-
CNC~1.SPL].pdf
-
CNC~2.SPL].pdf
-
cnc материнка.spl7
-
splan70.exe
-
