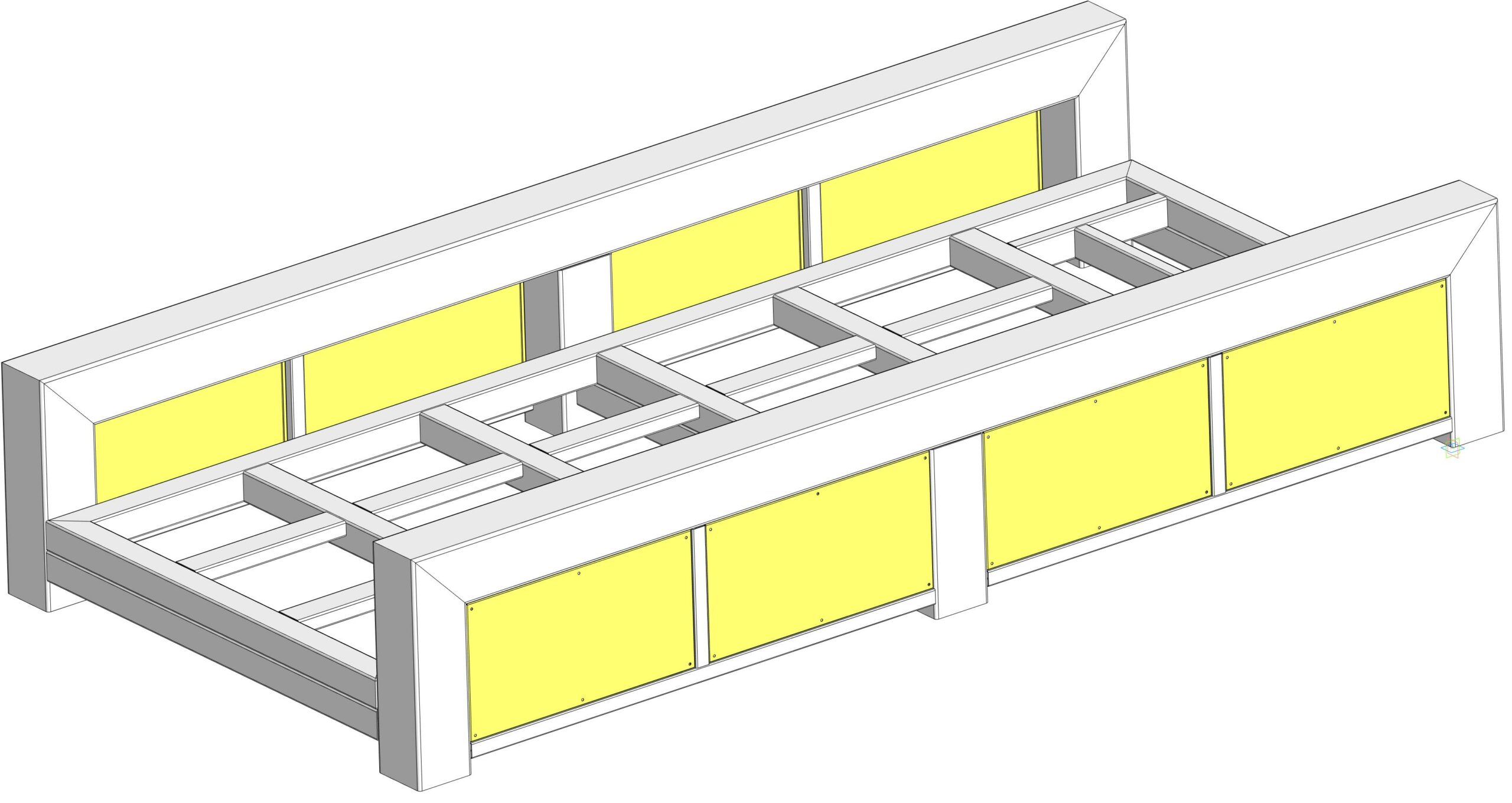

Модель стола для плазменной, лазерной резки, фрезеровки по камню и дереву. Модель параметрическая. Имеется возможность одним кликом поменять габариты станка(ДхШхВ), сечения любых из труб(опоры отдельно, рамка стола отдельно, наполнение стола отдельно), можно менять количество продольных и поперечных усилений стола, размеры приямка для СОЖ., торцевые экраны пересчитываются автоматом. По данной модели изготавливал стол размерами 2000х4100х750, трубы ножек 200х200х6, трубы стола 100х100х4 и 100х50х4.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Станки с ЧПУ и 3D принтеры -
- Стол фрезерного ЧПУ станка, параметрическая модель
Стол фрезерного ЧПУ станка, параметрическая модель
0
2
220
1
0
300
Сообщить о проблеме
Автор
Андрей Бакулин
Дата
29.07.2022
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
Крышка.m3d
-
Перекладина.m3d
-
Перемычка межстоечная.m3d
-
Поперечное наполнение для ванны.m3d
-
Поперечное наполнение стола.m3d
-
Продольное наполнение.m3d
-
Продольное наполнение для ванны.m3d
-
Рама.a3d
-
-
Стойка.m3d
-
Стойка перемычки.m3d
-
Стойка средняя.m3d
-
Стол рамка д.m3d
-
Стол рамка ш.m3d
-
Стяжка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
