Фрезерный стол ЧПУ

928

500

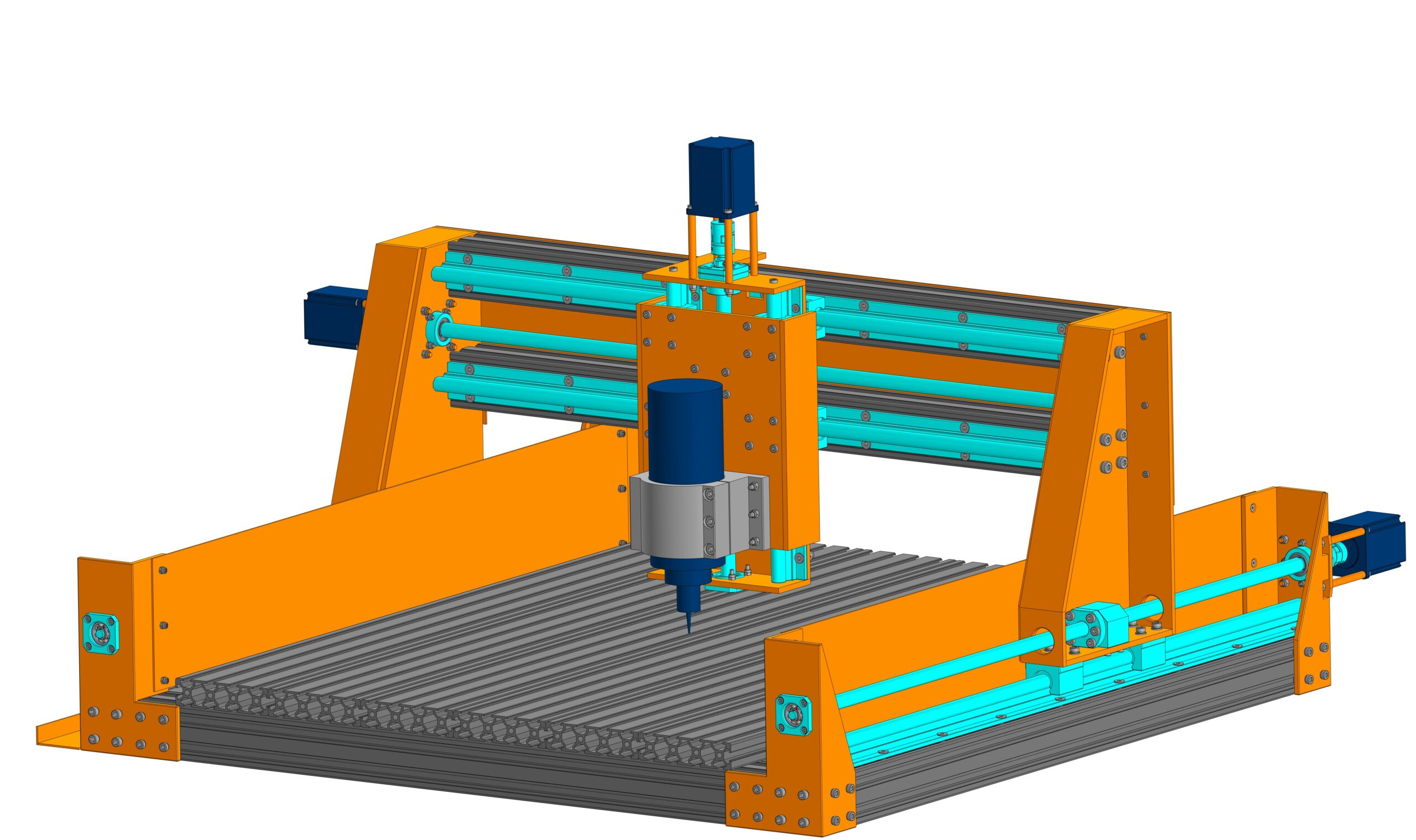

Настольный фрезерно-гравировальный станок с ЧПУ. Рабочее поле 1000 х 1000 мм. Ход оси Z - 180 мм.

3D Модели cutter гравер фрезер ЧПУ фрезерногравировальный станок фрезерный стол ЧПУ

Автор

Алексей Крылов

Дата

14.07.2020

Язык

Русский

Состав

3D сборка, модели сборочных единиц, эскизы, спецификации, опись.

Софт

КОМПАС-3D 18.0.1 Как открыть?

Содержимое архива

ПФ001.07 - ШВП (Z)
- ПФ001.07.01 - Приводной вал SFU1605-4z.m3d
- ПФ001.07.03 - Опора FK12z.a3d
- ПФ001.07.03С - Опора FK12
  - ПФ001.07.03Г - Втулка опоры FK12.m3d
  - ПФ001.07.03Б - Фасад блока опоры BK12.m3d
  - ПФ001.07.03В - Гайка опоры FK12.m3d
  - ПФ001.07.03А - Корпус опоры FK12.m3d
- ПФ001.07 - Вал ШВП Z.a3d
- ПФ001.07.02 - Опора винта FF12z.a3d
- ПФ001.07.02С - Опора FF12
  - ПФ001.07.02А - Корпус опоры винта FF12.m3d
ПФ001.06 - Крепление шпинделя
- ПФ001.06 - Крепление шпинделя.a3d
- ПФ001.06.03 - Шпиндель 57HS76-3004.m3d
- ПФ001.06.01Б - Юбка кронштейна.m3d
- ПФ001.06.02 - Блок шпинделя.m3d
- ПФ001.06.01А - Монтажная планка шпинделя.m3d
ПФ001.03 - Портал
- ПФ001.03.01Г - Верхняя грань левая.m3d
- ПФ001.03.04 - Направляющая SBR16 ось X (830).m3d
- ПФ001.03.01-02В - Задняя грань.m3d
- ПФ001.03.01 - Стойка левая.a3d
- ПФ001.03.01Б - Нижняя грань левая.m3d
- ПФ001.03.02Б - Нижняя грань правая.m3d
- ПФ001.03.03 - Профильная направляющая 60х60х830 (Ш).m3d
- ПФ001.03.02Д - Передняя грань правая.m3d
- ПФ001.03.02 - Стойка правая.a3d
- ПФ001.03.01-01А - Пластина стойки левая.m3d
- ПФ001.03.01-02А - Пластина стойки правая.m3d
- ПФ001.03.02Г - Верхняя грань правая.m3d
- ПФ001.03.05 - Пластина тыльная.m3d
- ПФ001.03.01-02Е - Передняя планка.m3d
- ПФ001.03 - Портал.a3d
- ПФ001.03.01Д - Передняя грань левая.m3d
ПФ001.01 - Станина
- ПФ001.01 - Станина.t3d
- ПФ001.01.06 - Кронштейн ПЛ.m3d
- ПФ001.01.12В - Борт лотка шины.m3d
- ПФ001.01А.03А - Уголок 60.m3d
- ПФ001.01Б.02Б - Уголок 35.m3d
- ПФ001.01.08 - Кронштейн ЗП.m3d
- ПФ001.01А - Рама.a3d
- ПФ001.01А.02А - Профильная направляющая 60х60х830 (Ш).m3d
- ПФ001.01.10 - Пластина боковая.m3d
- ПФ001.01Б - Стол.a3d
- ПФ001.01.07 - Кронштейн ПП.m3d
- ПФ001.01.12А - Днище лотка.m3d
- ПФ001.01А.01А - Профильная направляющая 60х60х950 (Д).m3d
- ПФ001.01.12Б - Планка лотка шины.m3d
- ПФ001.01.12 - Лоток шины.a3d
- ПФ001.01.11 - Направляющая SBR16 ось Y (950).m3d
- ПФ001.01.09 - Кронштейн ЗЛ.m3d
- ПФ001.01Б.01Б - Профиль 30х120х1000.m3d
КД ПФ001.00.00 Фрезерный стол с ЧПУ
- Стойка правая _ ПФ001.03.02 (Титульный).cdw
- Планка верх _ ПФ001.05.01Б.cdw
- ПФ001.00.00 - Спецификация.spw
- Кронштейн ПП _ ПФ001.01.07.cdw
- Опора FK12 _ ПФ001.02.03 (Титульный).cdw
- Стол _ ПФ001.01Б.spw
- Рама _ ПФ001.01А (Титульный).cdw
- Гайка ШВП SFU1605-4 + Корпус DSG16H _ ПФ001.09.04.cdw
- Вал ШВП X +опоры _ ПФ001.04 (Титульный).cdw
- Рама _ ПФ001.01А.cdw
- Профильная направляющая 60х60х830 (Ш) _ ПФ001.01А.02А.cdw
- Фрезерный стол _ ПФ001.00.00 (Титульный).cdw
- Лоток шины _ ПФ001.01.12.cdw
- Крепление шпинделя _ ПФ001.06.spw
- Кронштейн ЗЛ _ ПФ001.01.09 (Титульный).cdw
- Подвес ШД _ ПФ001.08.spw
- Профильная направляющая 60х60х950 (Д) _ ПФ001.01А.01А.cdw
- Модуль Z _ ПФ001.05 (Титульный).cdw
- Пластина стойки правая _ ПФ001.03.02А.cdw
- Верхняя грань левая _ ПФ001.03.01Г.cdw
- Кронштейн ПП _ ПФ001.01.07 (Титульный).cdw
- Монтажная планка шпинделя _ ПФ001.06.01А.cdw
- Пластина тыльная _ ПФ001.03.05.cdw
- Кронштейн ПЛ _ ПФ001.01.06 (Титульный).cdw
- Направляющая ось Z 320 _ ПФ001.05.02.cdw
- Портал _ ПФ001.03 (Титульный).cdw
- Станина _ ПФ001.01 (Титульный).cdw
- Рама _ ПФ001.01А.spw
- Борт лотка шины _ ПФ001.01.12В.cdw
- Опора винта FF12 _ ПФ001.02.02 (Титульный).cdw
- Кронштейн ЗП _ ПФ001.01.08.cdw
- Лоток шины _ ПФ001.01.12 (Титульный).cdw
- Вал ШВП X + опоры _ ПФ001.07.spw
- Приводной вал ось X SFU1605-4.cdw
- Лоток шины _ ПФ001.01.12.spw
- Днище лотка _ ПФ001.01.12А.cdw
- Подшипник SBR16 _ ПФ001.09.01.cdw
- Направляющая ось Y 950 _ ПФ001.01.11.cdw
- Задняя грань _ ПФ001.03.01-02В.cdw
- Передняя планка _ ПФ001.03.01Е.cdw
- Кронштейн ЗЛ _ ПФ001.01.09.cdw
- Шпилька _ ПФ001.08.02.cdw
- Направляющая ось X 830 _ ПФ001.03.04.cdw
- Т-гайка AL-M6-8 _ ПФ001.09.03.cdw
- Вал ШВП X +опоры _ ПФ001.04.spw
- Уголок 35 _ ПФ001.01Б.02Б.cdw
- Вал ШВП Y + опоры _ ПФ001.02 (Титульный).cdw
- Станина _ ПФ001.01.cdw
- Вал ШВП Y + опоры _ ПФ001.02.spw
- Модуль Z _ ПФ001.05.spw
- Планка низ _ ПФ001.05.01В.cdw
- Профиль 30х120х950 _ ПФ001.01Б.01Б.cdw
- Стойка правая _ ПФ001.03.02.spw
- Монтажная планка модуля Z (Зад) _ ПФ001.05.01А.cdw
- Муфта JM2-25-34-8-10 _ ПФ001.09.02.cdw
- Профильная направляющая 60х60х830 (Ш) _ ПФ001.03.03.cdw
- Стойка левая _ ПФ001.03.01.cdw
- Станина _ ПФ001.01.spw
- Пластина боковая _ ПФ001.01.10.cdw
- Приводной вал ось Z SFU1605-4 _ ПФ001.07.01.cdw
- Стол _ ПФ001.01Б (Титульный).cdw
- Передняя грань левая _ ПФ001.03.01Д.cdw
- Кронштейн ПЛ _ ПФ001.01.06.cdw
- Портал _ ПФ001.03.spw
- Стол _ ПФ001.01Б.cdw
- Нижняя грань левая _ ПФ001.03.01Б.cdw
- Уголок 60 _ ПФ001.01А.03А.cdw
- Крепление шпинделя _ ПФ001.06 (Титульный).cdw
- Вал ШВП X + опоры _ ПФ001.07 (Титульный).cdw
- Юбка кронштейна _ ПФ001.06.01Б.cdw
- Кронштейн ЗП _ ПФ001.01.08 (Титульный).cdw
- Планка лотка шины _ ПФ001.01.12Б.cdw
- Пластина стойки левая _ ПФ001.03.01А.cdw
- Фрезерный стол _ ПФ001.00.00.cdw
- Стойка левая _ ПФ001.03.01 (Титульный).cdw
- Приводной вал ось Y SFU1605-4 _ ПФ001.02.01.cdw
- Подвес ШД _ ПФ001.08 (Титульный).cdw
ПФ001.02 - ШВП (Y)
- ПФ001.02.03С
  - ПФ001.02.03А - Корпус опоры FK12.m3d
  - ПФ001.02.03Г - Втулка опоры FK12.m3d
  - ПФ001.02.03В - Гайка опоры FK12.m3d
  - ПФ001.02.03Б - Фасад блока опоры BK12.m3d
- ПФ001.02.03 - Опора FK12y.a3d
- ПФ001.02.01 - Приводной вал (Y) SFU1605-4y.m3d
- ПФ001.02.02С
  - ПФ001.02.02А - Корпус опоры винта FF12.m3d
- ПФ001.02 - Вал ШВП Y + опоры.a3d
- ПФ001.02.02 - Опора винта FF12y.a3d
ПФ001.08 - Подвес ШД
- ПФ001.08.01 - Шаговый двигатель ШД 57HS76-3004.m3d
- ПФ001.08.02 - Шпилька.m3d
- ПФ001.08 - Подвес ШД.a3d
ПФ001.05 - Модуль Z
- ПФ001.05.01Б - Планка верх.m3d
- ПФ001.05.01А - Монтажная планка модуля Z (Зад).m3d
- ПФ001.05.01В - Планка низ.m3d
- ПФ001.05.02 - Направляющая SBR16 ось Z (320).m3d
- ПФ001.05 - Модуль Z.a3d
ПФ001.09 - Общие
- ПФ001.09.04 - Гайка ШВП SFU1605-4.a3d
- ПФ001.09.03 - Т-гайка AL-M6-8.m3d
- ПФ001.09.04С - Гайка и корпус
  - ПФ001.09.04Б - Блок гайки DSG16H.m3d
  - ПФ001.09.04А - Гайка ШВП SFU1605-4.m3d
- ПФ001.09.02 - Муфта JM2-25-34-8-10.a3d
- ПФ001.09.01 - Линейный подшипник SBR16.m3d
- ПФ001.09.02С - от муфты
  - ПФ001.09.02.В - Демпферная прокладка.m3d
  - ПФ001.09.02.А - Корпус муфты 8.m3d
  - ПФ001.09.02.Б - Корпус муфты 10.m3d
ПФ001.04 - ШВП (X)
- ПФ001.04.02С
  - ПФ001.02.02А - Корпус опоры винта FF12.m3d
- ПФ001.04.03 - Опора FK12x.a3d
- ПФ001.04.01 - Приводной вал (X) SFU1605-4x.m3d
- ПФ001.04.03С
  - ПФ001.02.03А - Корпус опоры FK12.m3d
  - ПФ001.02.03Г - Втулка опоры FK12.m3d
  - ПФ001.02.03В - Гайка опоры FK12.m3d
  - ПФ001.02.03Б - Фасад блока опоры BK12.m3d
- ПФ001.04 - Вал ШВП X + опоры.a3d
- ПФ001.04.02 - Опора винта FF12x.a3d
Фрезерный стол - ПФ001.00.00.a3d
Фрезерный стол - ПФ001.00.00.jpg
ЧПУ станок.xlsx

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

100

Фрезерный станок 500 х 800 ЧПУ

ЧПУ фрезер 360х300мм

300

Стол фрезерного ЧПУ станка, параметрическая модель

100

3D-фрезерный станок ЧПУ

Вакуумный стол 380х600 для фрезерных станков с ЧПУ

200

ЧПУ станок 541x612x641

Комментарии 2

денис макаров

30.09.2020 в 11:31

Обработку каких материалов потянет данный станок? Из каких материалов собирается?

Алексей Крылов Автор

19.12.2020 в 14:56

Собран на базе алюминиевых профилей с стальными угловыми кронштейнами и порталами. Предназначен для обработки дерева, полимеров, легких композитов, цветных металлов. Точность в пределах 200 микрон.
