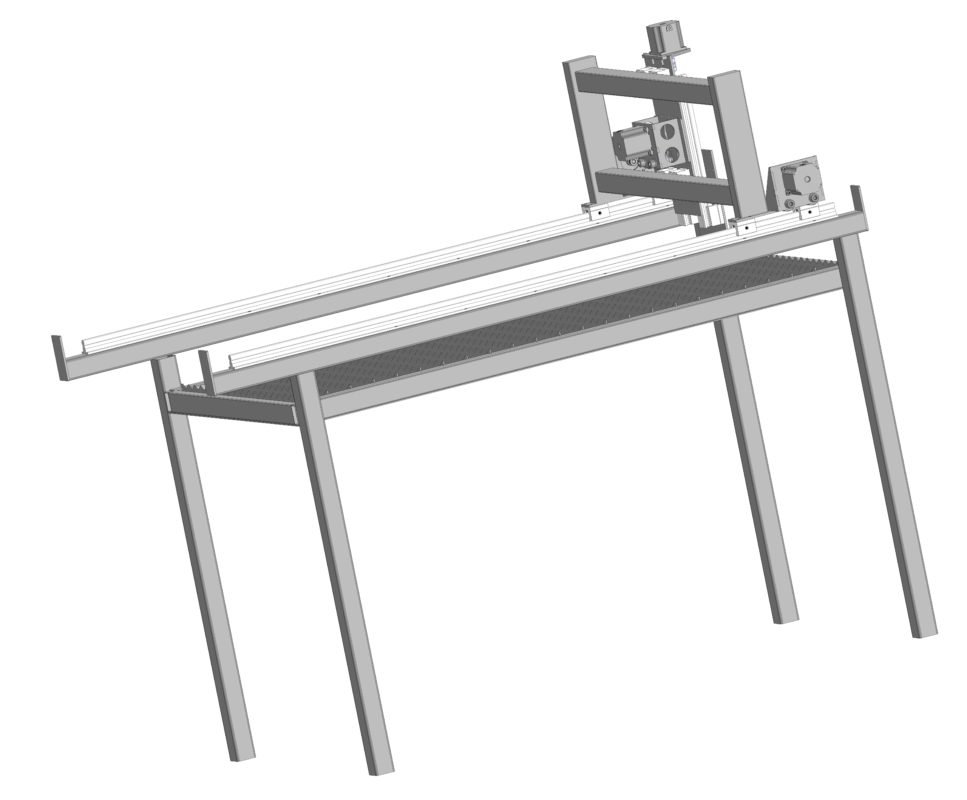

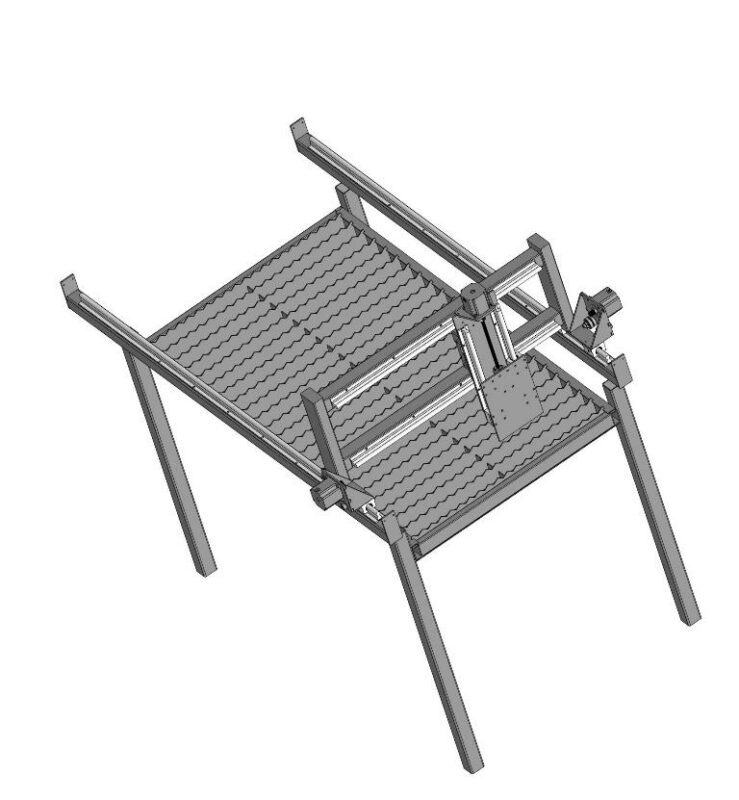

Модель станка плазменной резки с рабочим полем 550х1200 и высотой 850мм с возможностью реза листа 1000х2000. лист подается последовательно. Рама станка, ось Z, шаговые двигатели, стойки, каретки, цилиндрические направляющие, портал, плиты, основания, сборки, пластины крепления, шкивы
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Модель рамы станка плазменой резки
Модель рамы станка плазменой резки
1
1
84
0
0
50
Сообщить о проблеме
Автор
Александр Буханцов
Дата
02.04.2025
Язык
Русский
Состав
3D Сборка (в дереве предупреждения)
Софт
КОМПАС-3D V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
00 - Рама станка.a3d
-
01 - Направляющая вдоль 40х40х2 L-1150.m3d
-
02 - Направляющая поперечная 60х30х2 L 660.m3d
-
02.00 - Стол СБ.a3d
-
02.01 - Продольная стола 40х20х2.m3d
-
02.02 - Поперечная стола 40х20х2.m3d
-
02.03 - Основание S2.m3d
-
02.04 - Решетка стола S2.m3d
-
03 - Стойка 40х20х2 L 850.m3d
-
05 - Перемыка 40х20х2 L 570.m3d
-
06 - Перемычка 40х20х2 L 1210.m3d
-
LM12 OP.m3d
-
LT-B-D19L25 6.35-8.m3d
-
SBR10 по чертежу.m3d
-
SBR 12 UU.m3d
-
SBR12 — 1300копия.m3d
-
SBR12 — копия650 — копия.m3d
-
SBR12.m3d
-
SBR12UU.a3d
-
Верхняя плита ось Z.m3d
-
Винт T8x2.m3d
-
Гайка BR8x2.m3d
-
Держатель гайки.m3d
-
Держатель двигателя оси Z.m3d
-
Кронштей ремня.m3d
-
Накладка.m3d
-
Накладка Z.m3d
-
Накладка решетки.m3d
-
Направляющая Z.m3d
-
Направляющие оси y _ 03.02.m3d
-
Основание.m3d
-
Ось Z.a3d
-
Пластина крепления двигателя.m3d
-
Плита верхняя.m3d
-
Плита двигателя оси Z.m3d
-
Сборка.a3d
-
Сборка X.a3d
-
Стойка.a3d
-
Стопорное кольцо (12).m3d
-
Труба 1400.a3d
-
Упорная пластина.m3d
-
Упорная пластина x.m3d
-
Шаговый двигатель 57HS56-3004A08-D21.m3d
-
Шкив GT2-10-20.m3d
-
основание х.m3d
-
шайба.m3d
-
шайба 6мм.m3d
