Модернизация коробки скоростей привода главного движения многоцелевого станка модели ИР500ПМФ4

Черниговский национальный технологический университет
Кафедра ИТМ и А
Дисциплина: Расчет и конструирование станков и станочных комплексов
Тема: модернизация коробки скоростей привода главного движения многоцелевого станка модели ИР500ПМФ4
Чернигов 2010

Модернізувати коробку швидкостей приводу головного руху багато-цільового верстату моделі ИР500ПМФ4 та розробити інструмент до нього.
Загальний об’єм роботи – 4 аркушів формату А1 та пояснювальної записки. Із них :
• 2 аркуші – проектування коробки швидкостей;
• 2 аркуші – динамічного розрахунку;

Початкові дані до проектування коробки швидкостей:
Коефіцієнт втрат швидкості а=5%;
Швидкість різання:
Vmax=80 м/хв.;
Vmin=16 м/хв.;
Діаметр деталі:
Dmax=130 мм;
Dmin=10 мм;
Двигун високомоментний з комбінованим регулюванням потужністю 14 кВт, частоти обертання:
nmax.д=2000 хв-1;
nном.д=500 хв-1;
nmin.д=200 хв-1.

1 Завдання 3
2 Проектування приводу головного руху 4
2.1 Розрахунок кінематики 4
2.2 Підбір кількості зубців зубчастих коліс 8
2.3 Визначення ККД привод, потужностей и крутящих моментов на валах 10
2.4 Розрахунок зубчатых передач на міцність 11
2.5 Розрахунок валів 21
2.6 Розрахунок шпиндельного вузла 23
3 Динамічний розрахунок шпиндельного вузла 28
Література 58

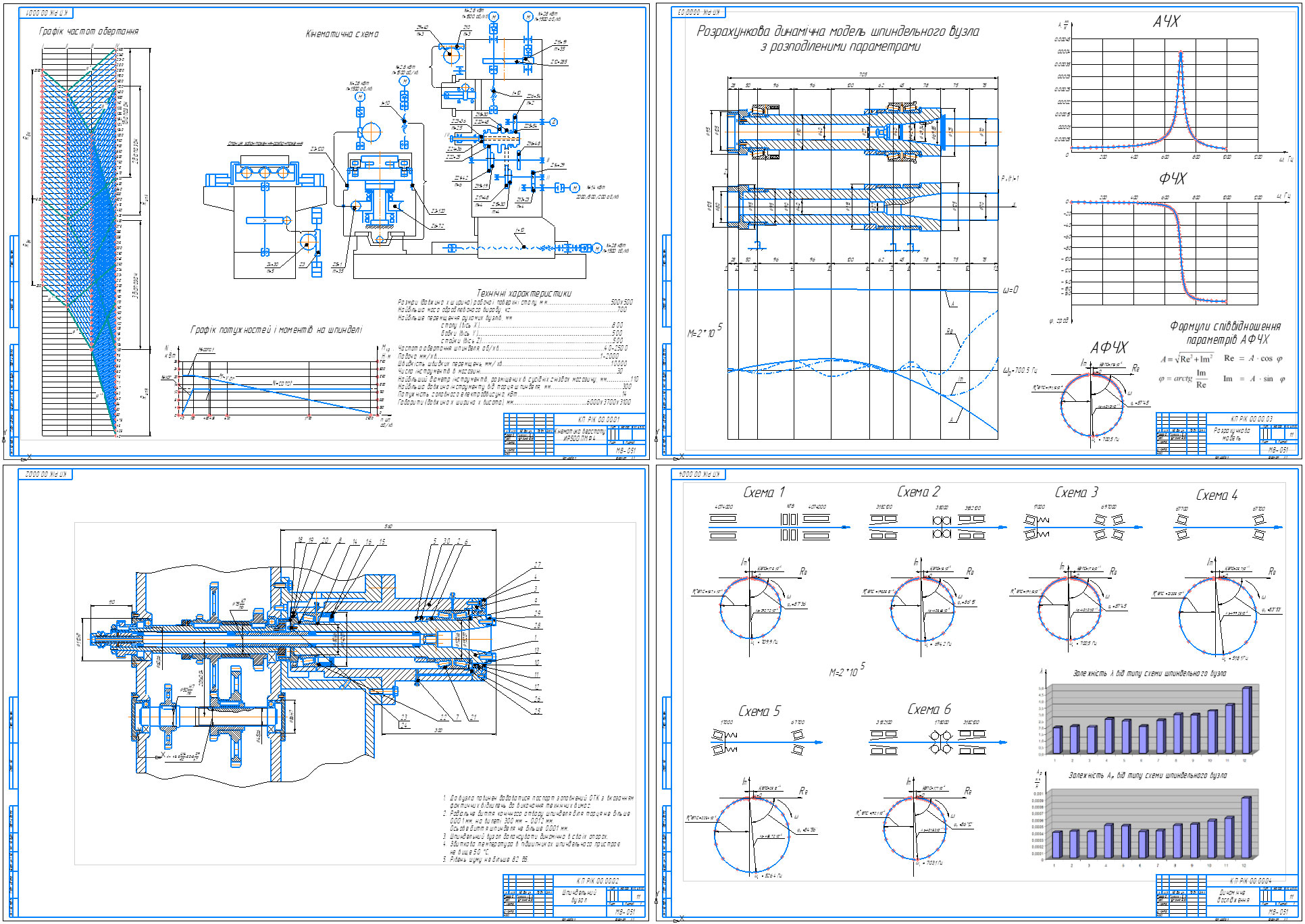

Состав: Проэктировка коробки скоростей 2 листа А1, 2 листа динамический расчет, ПЗ Язык документа

Софт: КОМПАС-3D 11 SP1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Модернизация коробки скоростей привода главного движения многоцелевого станка модели ИР500ПМФ4

ЛИСТ 1.cdw
ЛИСТ 2.cdw
ЛИСТ 3.cdw
ЛИСТ 4.cdw
䨪 ( 2)( 11 SP1).spw
Пояснювальна записка.doc
