Разработка привода главного движения токарно-карусельного станка

Воткинский филиал
федерального государственного бюджетного образовательного учреждения
высшего образования
«Ижевский государственный технический университет имени М.Т. Калашникова»
(ВФ ФГБОУ ВПО «ИжГТУ имени М.Т. Калашникова»)

Кафедра «Технология машиностроения и приборостроения»
Воткинск, 2019

Курсовой проект по Оборудованию машиностроительного производства
ТЕМА: Разработать привод главного движения токарно-карусельного станка.

Направление разработок: Произвести расчет привода главного движения и спроектировать узел коробки скоростей, с возможностью переключения подач при помощи электромагнитных муфт. Предусмотреть ряд технических требований, обеспечивающих температуру картерного масла узла, работающего под нагрузкой не более 50℃.
Исходные данные: основной размер стола 4000 мм, обрабатываемый материал – сталь 12Х18Н9, максимальная частота вращения шпинделя - 350 об/мин.

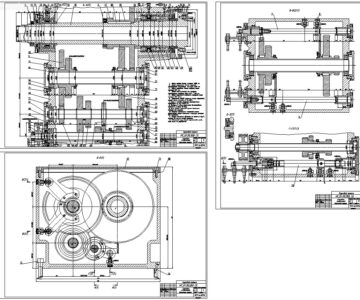

Листы проекта: 1. Схема станка с его основными характеристиками; 2,3. Конструкции узлов и механизмов (свертка и развертка); 4. Рабочий чертеж детали (шпиндельный вал).
Пояснительная записка: Расчет технической характеристика станка с подробным описанием устройства скоростей и шпиндельной бабки.

Пояснительная записка на 36 с., в том числе 7 ил.; 4 листа чертежей.

В курсовом проекте, согласно заданию, выполнена разработка привода главного движения токарно-карусельного станка мод. А662.
Разработана кинематическая схема привода и график частот вращения шпинделя.
Определены недостающие параметры для прочностного расчета и выполнены проектные расчеты зубчатых колес, модулей зацепления, межосевых расстояний, валов. Разработана компоновочная схема коробки скоростей, выбраны подшипники, рассчитаны шпоночные и шлицевые соединения. Определены конструктивные элементы отдельных деталей.
Разработана схема механизма переключения подач, а именно использование электромуфт.
Предусмотрены требования, обеспечивающие температуру масла картерного узла.
Выполнено описание системы смазки коробки скоростей, приведена схема системы смазки, указаны применяемые смазочные материалы.

СОДЕРЖАНИЕ
Введение…………………………………………………………………………
Краткий обзор станков данного типа…………………………………...
Расчет и анализ режимов резания……………………………………….
Определение режимов резания…………………………………...
Определение мощности электродвигателя привода главного движения………………………………………………………….
Кинематический расчет привода………………………………………
Структурная сетка привода главного движения……………….
Построение графика частот вращения………………………….
Определение чисел зубчатых колес…………………………….
Предварительный расчет деталей привода……………………………
Определение модуля зубчатых колес…………………………...
Расчет геометрических параметров……………………………..
Определение крутящих моментов на вала привода……………
Проверочные расчеты…………………………………………………...
Расчет шпинделя на прочность.…………………………………
Расчет подшипников……………………………………………..
Расчет шпинделя на жесткость………………………………….
Расчет ременной передачи………………………………………
Расчет шпоночных и шлицевых соединений…………………..
……………
Применение дискового тормоза………………………………………..
Описание системы смазки……………………………………………...
Применение электромагнитных муфт…………………......…………..
Заключение………………………………………………………………
Список литературы……………………………………………………...
Cпецификация.………………………………………………………….

Состав: Свертка (СБ), Развертка (СБ), Кинематическая схема (СБ), Схема станка (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка привода главного движения токарно-карусельного станка

Razvertka4.cdw
Кинематическая схема _ КП.420600.151900.62..cdw
Кинематическая схема _ КП.420600.151900.62..cdw.bak
ПЗ станки.docx
Свертка коробки скоростей _ КП.420600.151900.02.cdw
Свертка коробки скоростей _ КП.420600.151900.02.cdw.bak
спецификация1.cdw
спецификация2.cdw
спецификация3.cdw

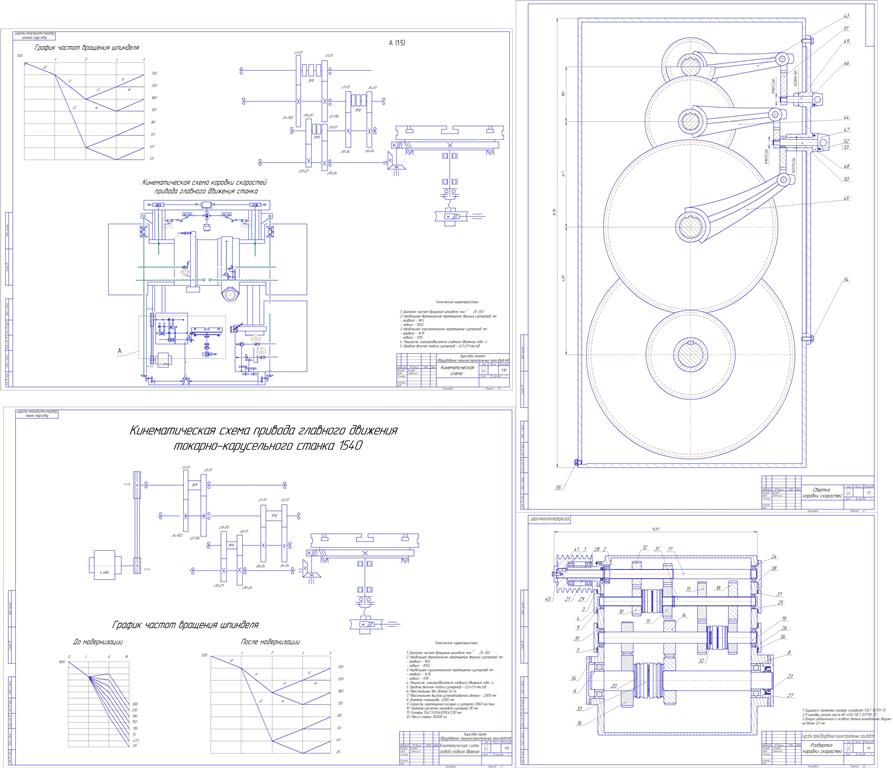

Kinematika4.cdw
