Монтажник колец Элконт ВНО-698СБ

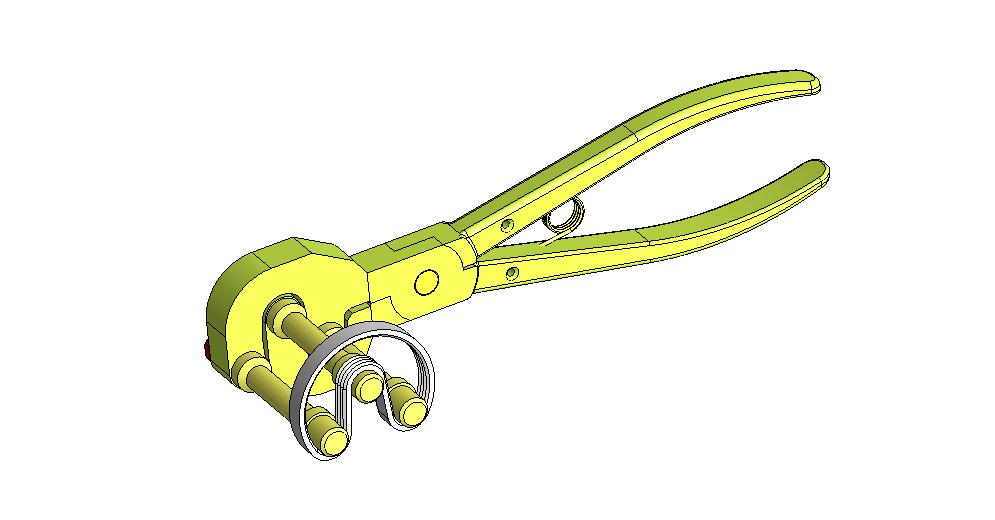

Монтажник колец ВНО-698СБ предназначен для установки колец Элконт в отверстии более 40 мм на глубине до 55 мм
Имеется комплект рабочих чертежей, высылаемых по договоренности

Состав: Модели деталей и сборка 3D

Софт: SolidWorks 2007

Файлы:
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
ВНО-698.013 Ось.SLDPRT
ВНО-698.012 Рычаг.SLDPRT
ВНО-698.011 Рычаг.SLDPRT
ВНО-698.001 Палец.SLDPRT
Половинка плоскогубц.SLDPRT
ВНО-698 Монтажник колец Элконт.SLDASM
Кольцо Элконт.SLDPRT
ВНО-698.010 СБ Клещи.SLDASM
Гайка М6-7Н.8 ГОСТ 5915-70.SLDPRT
ВНО-698.002 Пружина.SLDPRT
