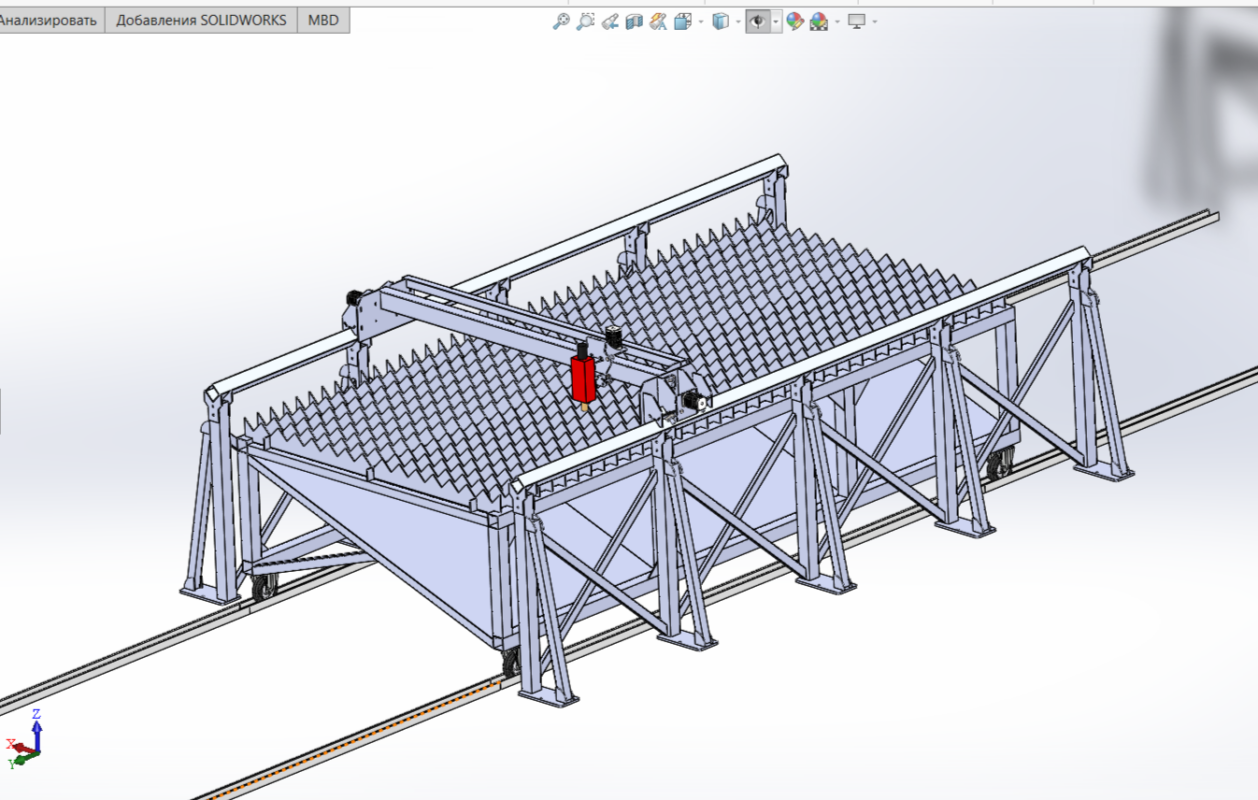

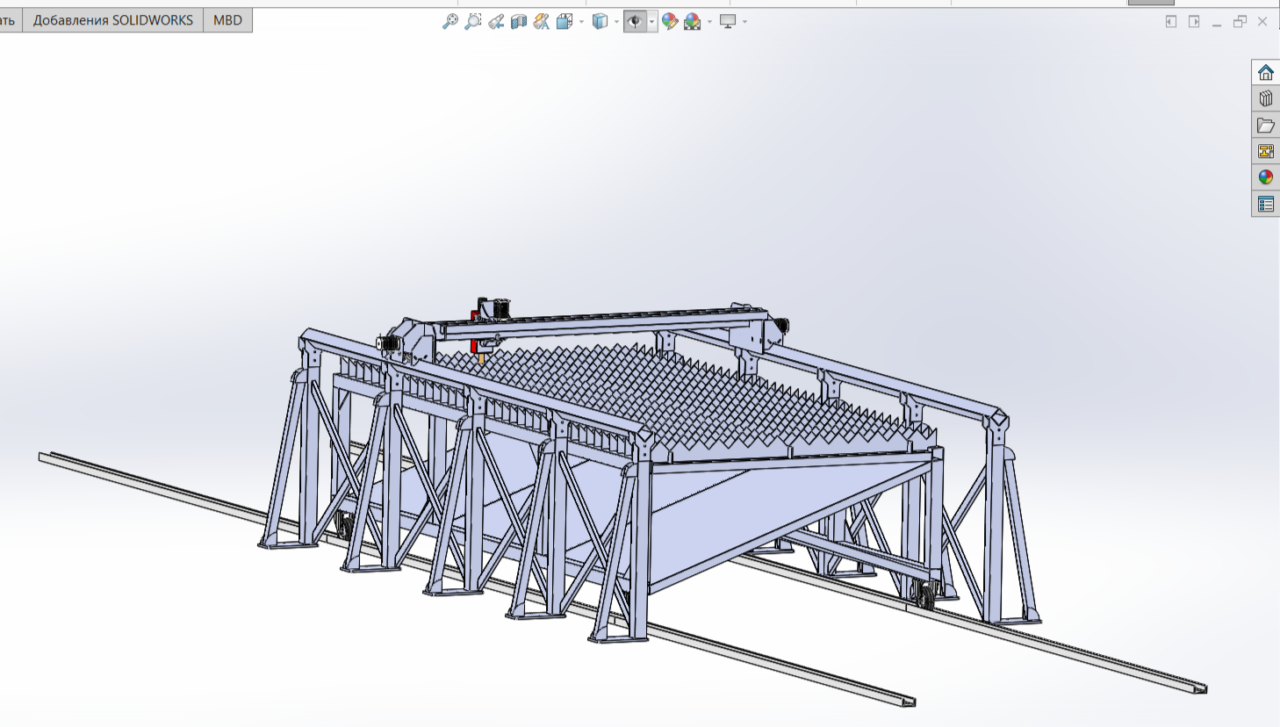

ЧПУ Плазменной резки. Масштаб 1:1. Готовый рама и ходовая для чпу, из профильных труб.
Рабочая поверхность 1500х3000. Для движения используются двигатели NEMA 23. Ходовая часть - ременная.
Конструкция разработана на 2 стола в спарке, для резки листов 6 метров. Изготавливался для резки металла плазмой, на предприятии.
