ЧПУ плазменный портал

1084

150

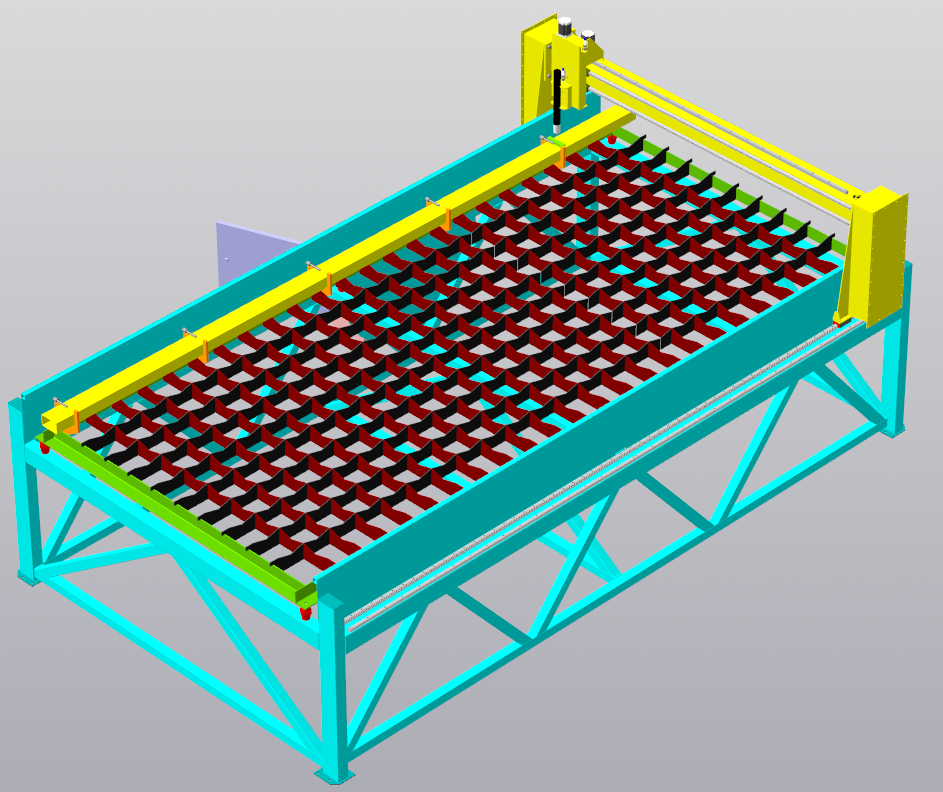

ЧПУ портал для раскроя листового металла с рабочим полем 3000х1500 мм

3D Модели резка плазмой станок с ЧПУ чпу портал

Еще чертежи и проекты по этой теме:

Вариант портала для плазменного ЧПУ (бюджетный вариант) на профиле 50x100

Бесплатно

Детальная модель каркаса и портала плазменного станка ЧПУ

100

Портальный станок плазменной резки

100

ЧПУ станок плазменного раскроя "колхозный"

Стол для плазменной резки металла

100

Стол для станка плазменной резки "Кристалл 1,5х2,5"

Комментариев пока нет

Чтобы оставить комментарий, необходимо войти

Войти с помощью:

Автор

Сергей

Дата

04.01.2019

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D V18 Как открыть?

Содержимое архива

Портальный стол ЧПУ плазма
- Плазматрон механический
  - Сопло.m3d
  - Верхняя часть плазматрона.m3d
  - Плазматрон механический.a3d
  - Керамика.m3d
- Фильтр воздушный
  - Корпус на воздушный фильтр.a3d
  - детали 3д
    - Решетка.m3d
    - Фланец.m3d
    - Воздушный фильтр BIG FILTER GB-9663.m3d
    - Боковая стенка.m3d
  - детали 2д
    - Решетка.cdw
    - Фланец.cdw
    - Боковая стенка.cdw
- Каретка на рельсы
  - HGH20CA.m3d
  - HGH15CA.m3d
  - Блок HIWIN HGH20CAZAC
    - hiwin_hgh20ca.m3d
- Стойка управления
  - Держатель монитора.m3d
  - Стойка.a3d
  - Рамка монитора.m3d
  - Уголок прижимной.m3d
  - Монитор
    - Монитор.m3d
- Изолятор для стола
  - Детали 3д
    - Резьбовая часть.m3d
    - Керамическая часть.m3d
  - Изолятор силовой - SM76.a3d
- Сборка портала
  - Детали 2д
    - МПМ.000.008 - Заглушка.cdw
    - МПМ.000-01.001 - Рама стола.cdw
    - МПМ.000.003 - Нижний пояс.cdw
    - МПМ.000.001 - Балка под направляющие.cdw
    - МПМ.000.010 - Подпятник.cdw
    - МПМ.000.002 - Стойка.cdw
    - МПМ.000.004 - Раскос.cdw
    - МПМ.000.006 - Нижний пояс.cdw
    - МПМ.000.013 - Гребёнка продольная.cdw
    - МПМ.000.014 - Гребёнка.cdw
    - МПМ.000-01.002 - Рама стола.cdw
    - МПМ.000.011 - Гребёнка.cdw
    - МПМ.000.005 - Верхний пояс.cdw
    - МПМ.000.009 - Защита.cdw
    - МПМ.000.007 - Раскос.cdw
  - МПМ.000.000 СБ - Рама портала Сборочный чертеж.cdw
  - Детали 3д
    - Раскос - МПМ.000.007.m3d
    - Заглушка - МПМ.000.008.m3d
    - МПМ.000.011 - Гребёнка.m3d
    - Нижний пояс - МПМ.000.003.m3d
    - МПМ.000.010 - Подпятник.m3d
    - МПМ.000.012 - Защитный экран ящика управления.m3d
    - Нижний пояс - МПМ.000.016.m3d
    - МПМ.000.009 - Профиль@Труба $d 25х25x2 ГОСТ 8639-82;Ст2кп ГОСТ 13663-86 $@L = 3620 мм.m3d
    - МПМ.000.013 - Гребёнка продольная.m3d
    - Раскос - МПМ.000.004.m3d
    - МПМ.000.014 - Гребёнка.m3d
    - Защита - МПМ.000.005.m3d
    - Верхний пояс - МПМ.000.015.m3d
    - Стойка - МПМ.000.002.m3d
    - Балка под направляющие - МПМ.000.001.m3d
  - Сборка портала - МПМ.000.000 СБ.a3d
- Линейный подшипник в корпусе для полированного вала
  - SC20UU1-2.m3d
  - SC20UU2-2.m3d
  - SC20UU.a3d
  - Удлинённый
    - sc20l.m3d
    - Подшипник линейный SC20L.m3d
- Держатель вала SK20
  - sk20.m3d
- Держатель шариковой гайки
  - bsh16.m3d
- Рельсовые направляющие
  - Рельсовая направляющая L=1890 - HGR15RC.m3d
  - HGR15R.m3d
  - Рельсовая направляющая L=3460 - HGR20RC.m3d
  - HGR20R.m3d
  - HGR20R -L 100.m3d
- Шаговые двигатели
  - sT86-150.m3d
  - Nema23.m3d
  - st57-100.m3d
- Муфта соединительная
  - Муфта сильфонная LD8-12х12.7-40 01.00.m3d
  - dcd21-10-8-a.m3d
  - Муфта мембранная - BD-2633-8-10.m3d
  - Муфты мембранные DCD21 Ruland
    - dcd21-10-8-a.m3d
    - dcd21-6-6-a.m3d
    - dcd21-8-8-a.m3d
    - dcd21-10-10-a.m3d
    - dcd21-8-5-a.m3d
    - dcd21-10-6-a.m3d
    - dcd21-10-5-a.m3d
    - dcd21-8-6-a.m3d
- Ящик управления
  - Драйвер шагового двмгателя
    - Драйвер шагового двигптеля EM806.m3d
  - ЩМП-4.6.2-0_ IP54
    - Obolochka_SHMP_4_6_2.m3d
    - Mont.Panel_4_6.m3d
    - SHMP-4.6.2-0_ IP54.a3d
    - Dver_4_6.m3d
    - Gaika_8.m3d
  - Платы
    - Плата PLCM-B1.m3d
  - Контактор КМИ-11210
    - Контактор КМИ-11210.m3d
- Пружина
  - Пружина.m3d
- Сборка оси Z
  - Детали 2д
    - МПМ.000-05.004 - Ребро жёсткости.cdw
    - МПМ.000-05.003 - Пластина оси Y.cdw
    - МПМ.000-05.002 - Передняя стенка оси Z.cdw
    - МПМ.000-005.006 - Уголок крепления гайки фланцевой винта ШВП.cdw
    - МПМ.000-05.005 - Пластина крепления шагового двигателя по оси Z.cdw
    - МПМ.000-05.008 - Каретка крепления резака.cdw
    - МПМ.000-05.007 - Каретка крепления резака.cdw
    - МПМ.000-05.001 - Задняя стенка оси Z.cdw
  - Детали 3д
    - Низ передней стенки оси Z.m3d
    - Пластина крепления гайки фланцевой винта ШВП.m3d
    - Ушко концевого датчика.m3d
    - Ребро жёсткости.m3d
    - Ушко верхнего концевого датчика .m3d
    - Держатель резака.m3d
    - Задняя стенка оси Z.m3d
    - Крючек.m3d
    - Верх передней стенки оси Z.m3d
    - Пластина касания концевого датчика.m3d
    - Втулка.m3d
    - Пластина шагового двигателя оси Y.m3d
    - Пластина крепления шагового двигателя по оси Z.m3d
    - Пластина оси Y.m3d
    - Пружина.m3d
  - Сборка оси Z.a3d
  - Подсборка крепление шагового двигателя
    - Пластина шагового двигателя оси Y.a3d
  - МПМ.000-05.000 СБ - Каретка оси Y, Z Сборочный чертеж.cdw
- Опора под винт ШВП
  - BF12
    - BF12.m3d
  - BK12
    - BK12.m3d
    - Опора фиксирующая BK12 01.00.m3d
- Вал полированный
  - WC20
    - WC20.m3d
- Комплектующие.xlsx
- Зубчатая рейка
  - gear-rack-1.m3d
  - Зубчатая рейка - RS1-1515.m3d
- Винт ШВП
  - Винт ШВП обработанный - PL1605-1-300.m3d
- Стол резки
  - Стол резки - МПМ.001.000 СБ.a3d
  - Детали 3д
    - Рама стола - МПМ.001.002.m3d
    - Рама стола - МПМ.001.001.m3d
- Фланцевая гайка шарико-винтовой передачи HIWIN R16-5T3-FSI
  - 2.m3d
  - Фланцевая гайка под винт ШВП.a3d
  - 3.m3d
  - 1.m3d
- Площадка для резки на профилях
  - Упор.m3d
  - Зацеп.cdw
  - Площадка.m3d
  - Зацеп.m3d
  - Площадка для резки на профилях.a3d
- Резиновый упор
  - Резиновый упор.m3d
- Сборка оси X
  - Детали 2д
    - МПМ.000-02.001 - Стенка стойки оси Z.cdw
    - МПМ.000-02.002 - Пластина верхняя.cdw
    - МПМ.000-02.009 - Крышка.cdw
    - МПМ.000-02.006 - Фланец.cdw
    - МПМ.000-02.005 - Фланец.cdw
    - МПМ.000-02.007 - Ребро жесткости.cdw
    - МПМ.000-02.008 - Опорная пластина кареток.cdw
    - МПМ.000-02.003 - Боковая пластина.cdw
    - МПМ.000-02.004 - Нижняя пластина шагового двигателя.cdw
  - Сборка оси X.a3d
  - Плита крепления шагового двигателля оси X - МПМ.000-03.000 СБ.a3d
  - Детали 3д
    - Ребро жесткости - МПМ.000.011.m3d
    - Фланец - МПМ.000.013.m3d
    - Стенка стойки оси Z - МПМ.000.006.m3d
    - Опорная пластина кореток - МПМ.000.007.m3d
    - Фланец - МПМ.000.012.m3d
    - Пластина шагового двигателя оси X.m3d
    - Втулка.m3d
    - Пластина верхняя - МПМ.000.008.m3d
    - Крышка - МПМ.000.014.m3d
    - Боковая пластина - МПМ.000.009.m3d
    - Нижняя пластина шагового двигателя - МПМ.000.010.m3d
  - МПМ.000-02.000 СБ - Сборка стойки оси X Сборочный чертеж.cdw
  - МПМ.000-03.000 СБ - Плита крепления шагового двигателя оси X Сборочный чертеж.cdw
- Сборка оси Y
  - Детали 2д
    - МПМ.000-04.002 - Пластина крепления балки оси Y.cdw
    - МПМ.000-04.001 - Балка оси Y.cdw
    - МПМ.000-04.003 - Кронштейн крепления тупика.cdw
  - Сборка оси Y.a3d
  - Детали 3д
    - МПМ.000-04.004 - Желоб кабель канала.m3d
    - Кронштейн крепления тупика - МПМ.000-04.003.m3d
    - Пластина крепления оси Y.m3d
    - Балка оси Y.m3d
  - МПМ.000-04.000 СБ - Балка оси Y Сборочный чертеж.cdw
- Концевые датчики
  - Датчик - LJC12A3-2-ZBX.m3d
- Шестерня прямозубая М1,0
  - g1-16-8.0.m3d
  - g1-14-12.7.m3d
