Печатная голова 3Д принтера "Гелиос-01"

270

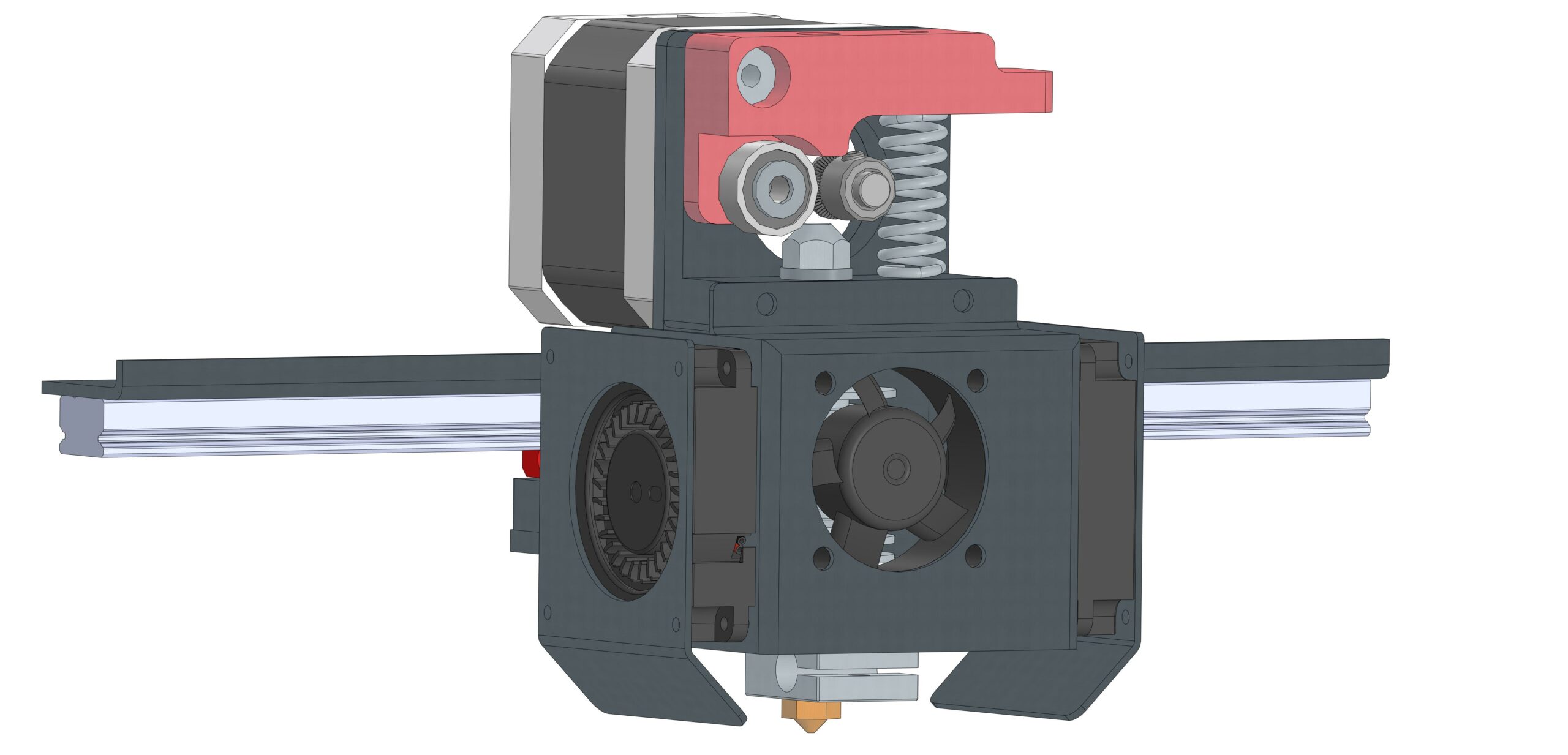

Модель печатной головы 3Д принтера Гелиос-01 в масштабе 1:1, в формате компас. Представлен файл сборки с подробной деталировкой, все размеры сняты с реальных образцов. В работе использовались модели из стока (кулеры, рельсы). Длина балки с рельсой взята случайно, т.к никакой роли не играет. Все необходимые размеры для создание доработок имеются. Разработчики не предоставляют никаких размеров своего устройства, вследствие чего сложно разработать что-то свое на основе данной модели

3D Модели 3D принтер Гелиос-01 печатная голова

Автор

Михаил Бирман

Дата

24.03.2024

Язык

Русский

Состав

3д сборка (в дереве построения предупреждения)

Софт

КОМПАС-3D 21 Учебная версия Как открыть?
