Доработанная печатная голова 3Д принтера "Гелиос-01"

0
3
361
3
0
20

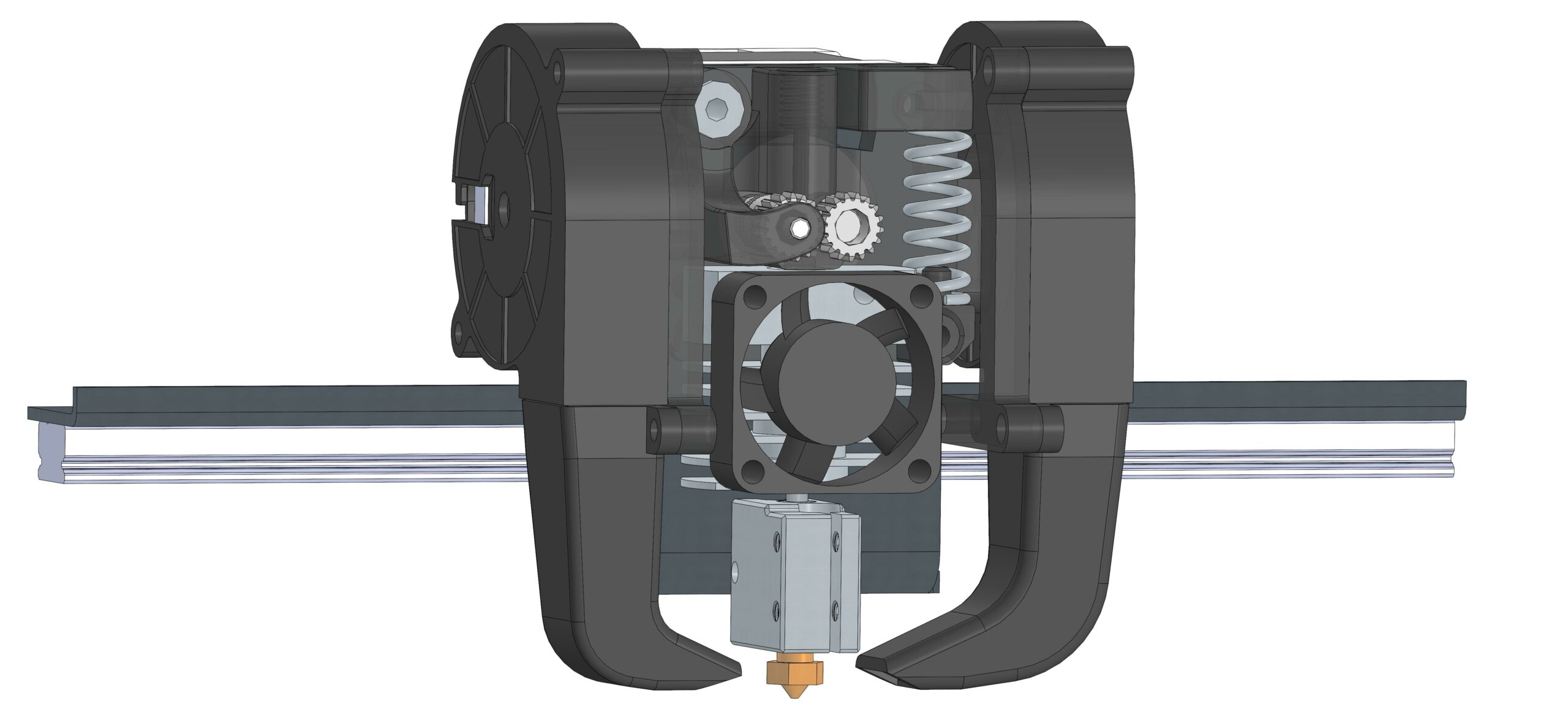

Новая модель экструдера для принтера Гелиос-01. Устанавливается на место штатного, без изменения деталей каретки 3Д принтера. Пластиковые детали рассчитаны под фотополимерную 3д печать, позволяющую воссоздать их более точно. Благодаря такому решению удалось добиться минимальных зазоров в области шестерен подачи пластика, что позволяет печатать даже самыми мягкими гибкими пластиками. Печатная голова может быть собрана в 4-х вариациях: Со стандартным CR8 радиатором и V6 или же Volcano нагревательным блоком, а также с укороченным CR8 радиатором и V6 или же Volcano нагревательным блоком.
Что дает:
1. Уменьшение зазоров подающей филамент части, дающее возможность печатать мягкими пластиками.
2. Установленные спаренные шестерни подачи пластика позволяют легче печатать мягкими материалами, а также снижают вероятность “пробки”.
3. Всерьез улучшенный обдув, позволяющий печатать более сложную геометрию, при большей скорости печати.
4. Увеличен максимальный объемный расход печатной головы, что позволяет печатать на больших скоростях.
5. Возможность печатать пластиками с наполнением.
6. Уменьшение расстояния от подающих шестерен до сопла, что уменьшает длину откатов пластика, а также уменьшает коэффициент Linear Advance (Увеличение скорости печати).
7. Решена проблема с температурными пробками.
8. Решена проблема с поломкой шлейфа печатной головы.
9. В будущем будет добавлена возможность подключения дополнительного компрессорного обдува.


Сообщить о проблеме
Дата
02.04.2024
Язык
Русский
Состав
3д сборка
Софт
КОМПАС-3D 21 Учебная версия Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-Untitled.m3d Untitled.m3d
    • icon-bottom.m3d bottom.m3d
    • icon-Radial-Cooling-Fan-5015-DC12V.a3d Radial-Cooling-Fan-5015-DC12V.a3d
    • icon-top.m3d top.m3d
    • icon-turbine.m3d turbine.m3d
      • icon-CR-8.m3d CR-8.m3d
      • icon-CR-8.stl CR-8.stl
      • icon-CR8 Vulcano.a3d CR8 Vulcano.a3d
      • icon-CR8.a3d CR8.a3d
      • icon-CR-8 апгрейд.m3d CR-8 апгрейд.m3d
      • icon-CR-8 апгрейд v2.m3d CR-8 апгрейд v2.m3d
      • icon-CR8 Апгрейд.a3d CR8 Апгрейд.a3d
      • icon-CR8 Апгрейд Vulcano.a3d CR8 Апгрейд Vulcano.a3d
      • icon-e3d heaterblock.m3d e3d heaterblock.m3d
      • icon-e3d nozzle (0.4).m3d e3d nozzle (0.4).m3d
      • icon-Component3.m3d Component3.m3d
      • icon-Component4.m3d Component4.m3d
    • icon-Термобарьер Химера 20.5.m3d Термобарьер Химера 20.5.m3d
    • icon-e3d heat break.m3d e3d heat break.m3d
    • icon-e3d heaterblock.m3d e3d heaterblock.m3d
    • icon-e3d heatsink.m3d e3d heatsink.m3d
    • icon-e3d nozzle (0.4).m3d e3d nozzle (0.4).m3d
    • icon-e3d v6.a3d e3d v6.a3d
    • icon-e3d v6.log e3d v6.log
    • icon-e3d v6.STEP e3d v6.STEP
    • icon-fan.a3d fan.a3d
    • icon-fanduct.a3d fanduct.a3d
    • icon-fan duct.m3d fan duct.m3d
    • icon-fan sub1.m3d fan sub1.m3d
    • icon-fan sub2.m3d fan sub2.m3d
        • icon-MGN12 LINEAR GUIDE RAIL, CONFIGURABLE_200 mm.m3d MGN12 LINEAR GUIDE RAIL, CONFIGURABLE_200 mm.m3d
        • icon-MGN12 LINEAR GUIDE SUBASSEMBLY, 12H.a3d MGN12 LINEAR GUIDE SUBASSEMBLY, 12H.a3d
        • icon-MGN12 LINEAR GUIDE SUBASSEMBLY, 12H.log MGN12 LINEAR GUIDE SUBASSEMBLY, 12H.log
        • icon-MGN12 LINEAR GUIDE SUBASSEMBLY, 12H.STEP MGN12 LINEAR GUIDE SUBASSEMBLY, 12H.STEP
        • icon-MGN12 LINEAR GUIDE SUBASSEMBLY, 12H_1.a3d MGN12 LINEAR GUIDE SUBASSEMBLY, 12H_1.a3d
        • icon-MGN12H, LINEAR GUIDE BLOCK.m3d MGN12H, LINEAR GUIDE BLOCK.m3d
      • icon-Component1.m3d Component1.m3d
      • icon-Nema17_39.3mm_V2.a3d Nema17_39.3mm_V2.a3d
    • icon-Крепление ремней габаритная модель.m3d Крепление ремней габаритная модель.m3d
    • icon-Основа.a3d Основа.a3d
    • icon-Пластина основания.m3d Пластина основания.m3d
    • icon-Ребро рельсы.m3d Ребро рельсы.m3d
  • icon-3x5x7 needle bearing v1.m3d 3x5x7 needle bearing v1.m3d
  • icon-BMG filament gear - driven v6.m3d BMG filament gear - driven v6.m3d
  • icon-BMG filament gear - driver v7.m3d BMG filament gear - driver v7.m3d
  • icon-M3x20 shaft v1.m3d M3x20 shaft v1.m3d
  • icon-Вставка в радиатор.m3d Вставка в радиатор.m3d
  • icon-Втулка.m3d Втулка.m3d
  • icon-Качалка.m3d Качалка.m3d
  • icon-Крепление обдува.m3d Крепление обдува.m3d
  • icon-Крепление обдува 2.m3d Крепление обдува 2.m3d
  • icon-Крепление обдува апгрейд радиатора.m3d Крепление обдува апгрейд радиатора.m3d
  • icon-Крышка платы.m3d Крышка платы.m3d
  • icon-Основа1.m3d Основа1.m3d
  • icon-Печатная голова Гелиос-01.docx Печатная голова Гелиос-01.docx
  • icon-Проставка платы.m3d Проставка платы.m3d
  • icon-Проставка платы2.m3d Проставка платы2.m3d
  • icon-Пружина.m3d Пружина.m3d
  • icon-Сборка.a3d Сборка.a3d
  • icon-Сопло L vulc.m3d Сопло L vulc.m3d
  • icon-Сопло R vulc.m3d Сопло R vulc.m3d
