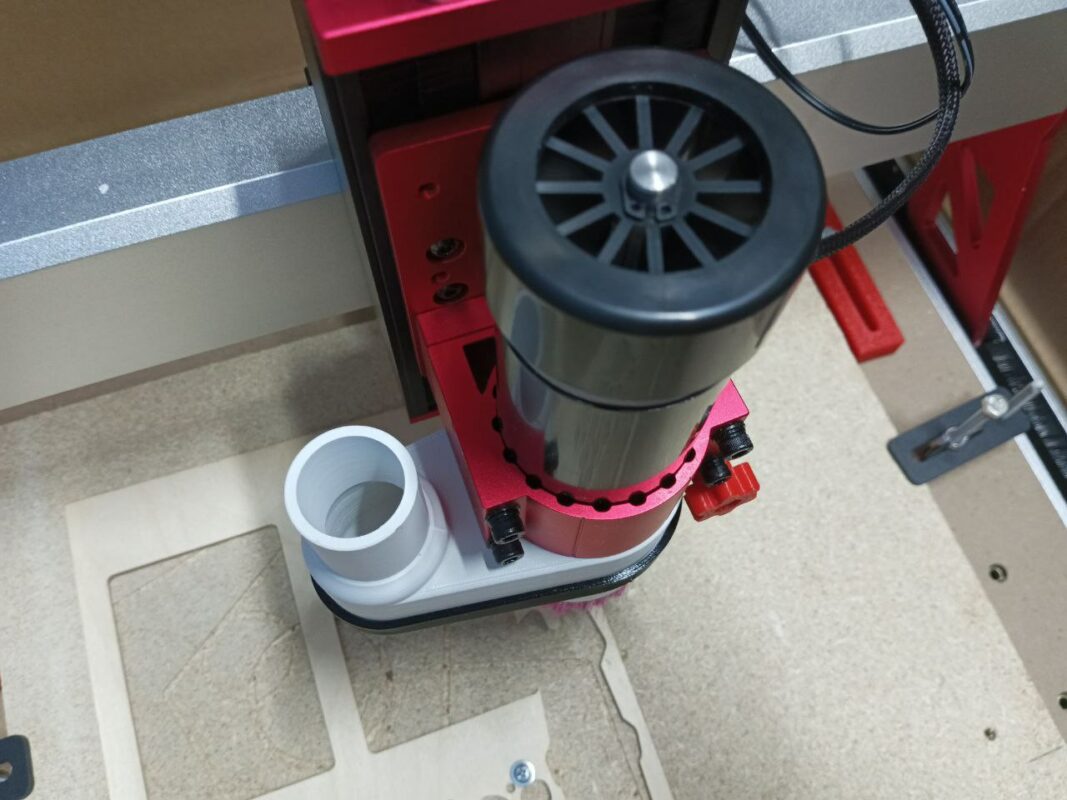

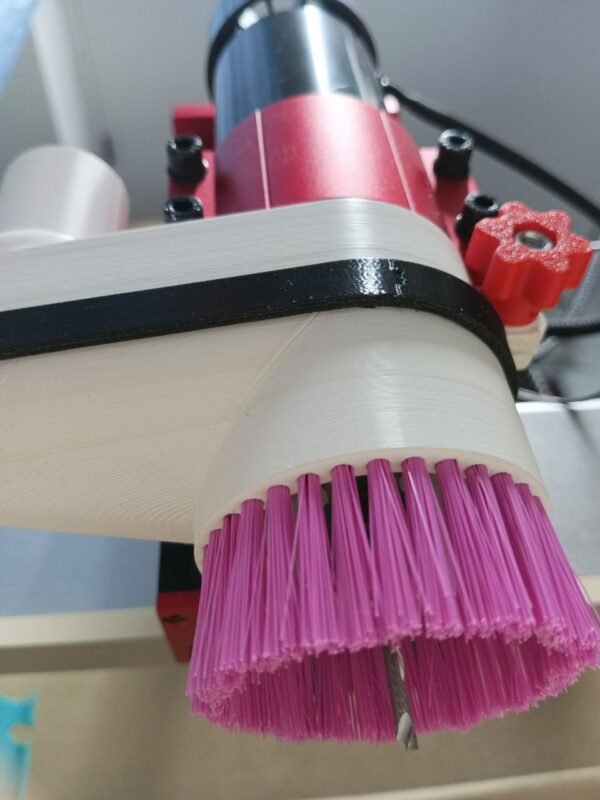

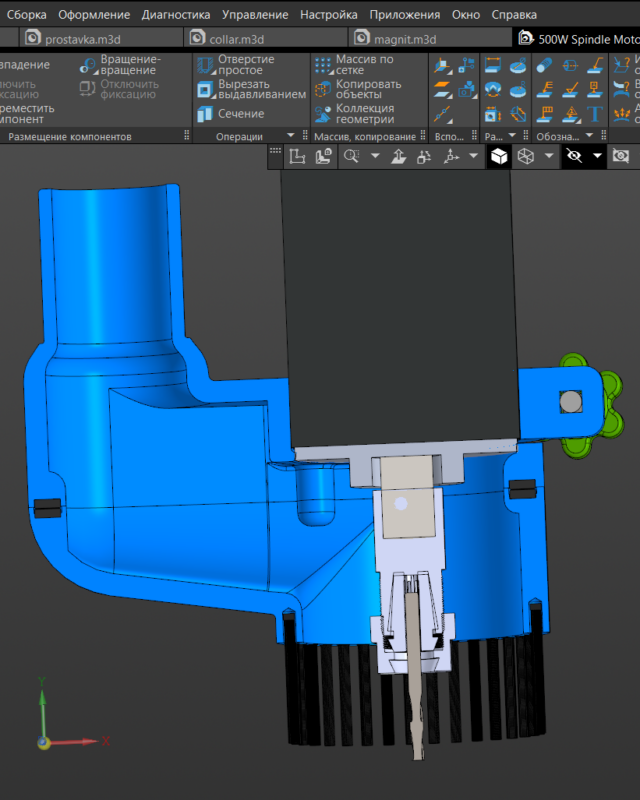

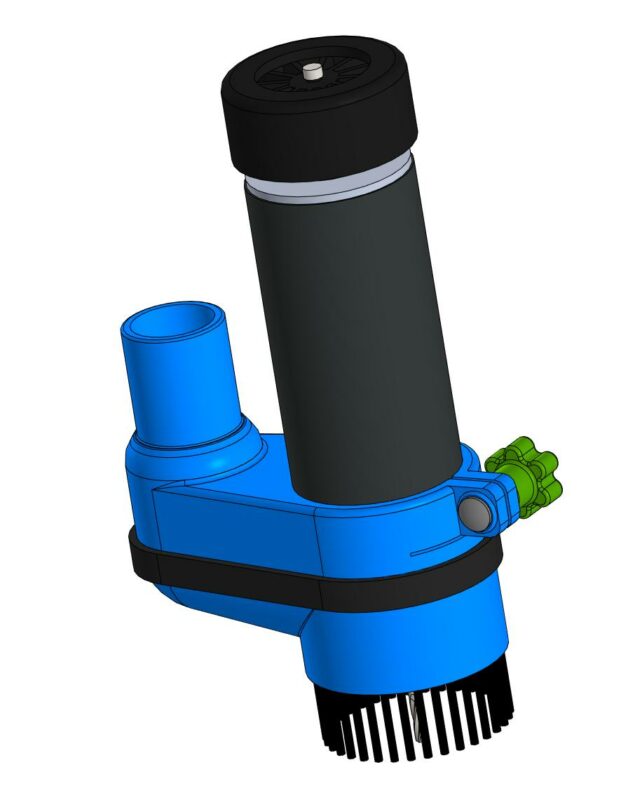

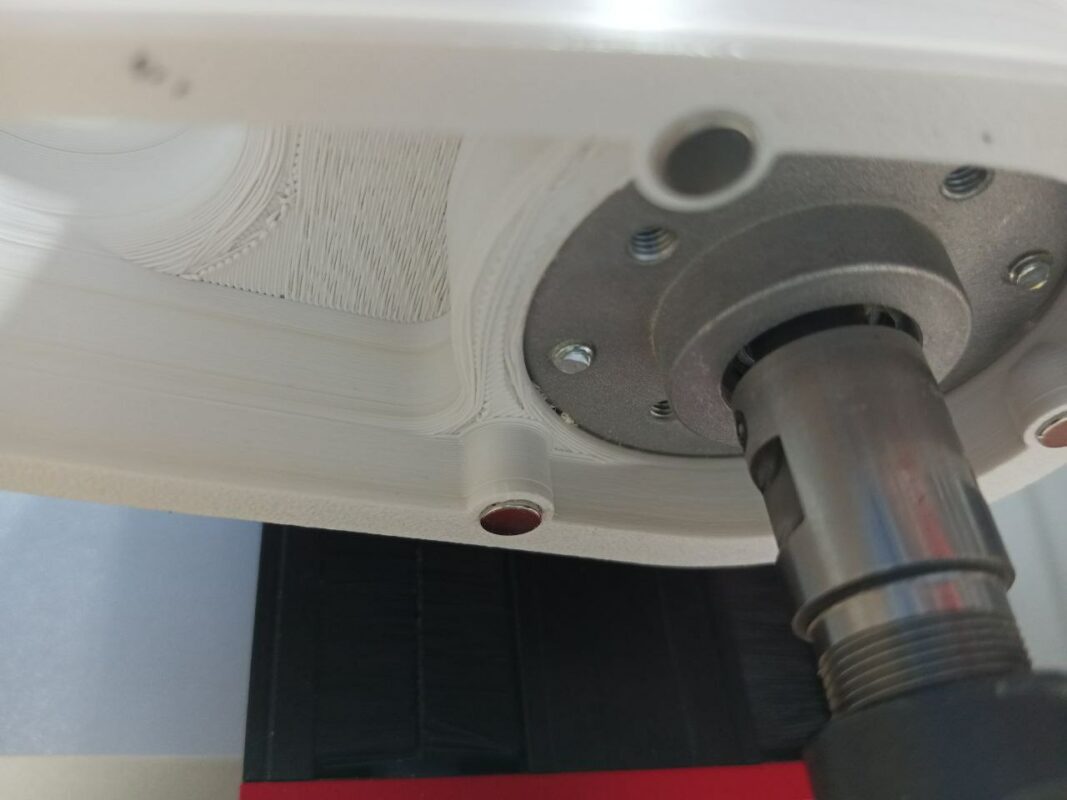

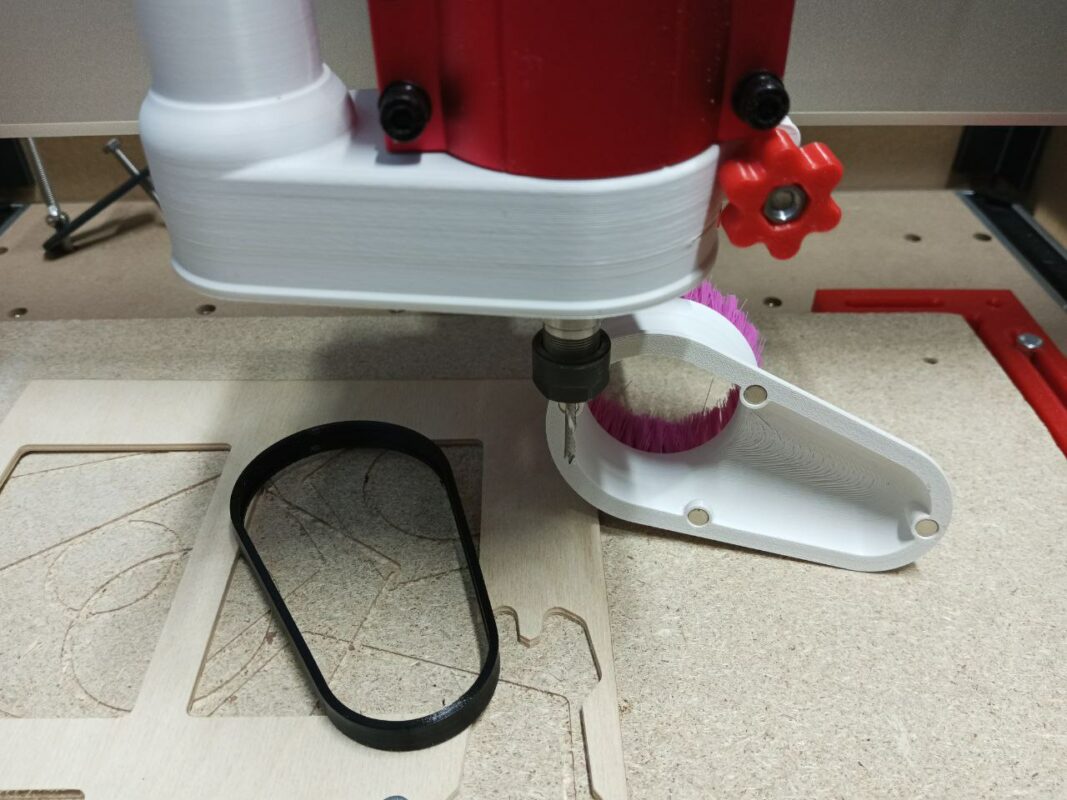

3D-модель устройства для удаления стружки и охлаждения фрезы. Оно подходит для станков с ЧПУ, таких как TTC450pro со шпинделем мощностью 500 Вт и диаметром 52 мм. Устройство надевается на корпус мотора и фиксируется барашком. Пылеуловитель имеет стандартный выход под шланг для пылесосов с диаметром 32 мм. Нижняя часть устройства с щёткой легко снимается, открывая доступ к цанге. Она удерживается магнитами и дополнительно может фиксироваться кольцом из TPU.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Станки с ЧПУ и 3D принтеры -
- Пылеуловителя для станка с ЧПУ со шпинделем 500вт
Пылеуловителя для станка с ЧПУ со шпинделем 500вт
0
0
26
0
0
60
Сообщить о проблеме
Автор
Максим Батурин
Дата
21.01.2026
Язык
Русский
Состав
3D Сборка, несколько 3D моделей для печати
Софт
STEP / IGES
Отзывов пока нет
Содержимое архива
-
-
-
Барашек-M5.stl
-
Деталь-1.stl
-
Деталь-2.stl
-
хомут.stl
-
-
500W Spindle with dust shoe device.stp
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
