Патрон к станку модель 3Н 85

Патрон к станку модель 3Н 85, устанавливается для обработки конкретных деталей, для которых патрон был спроектирован.

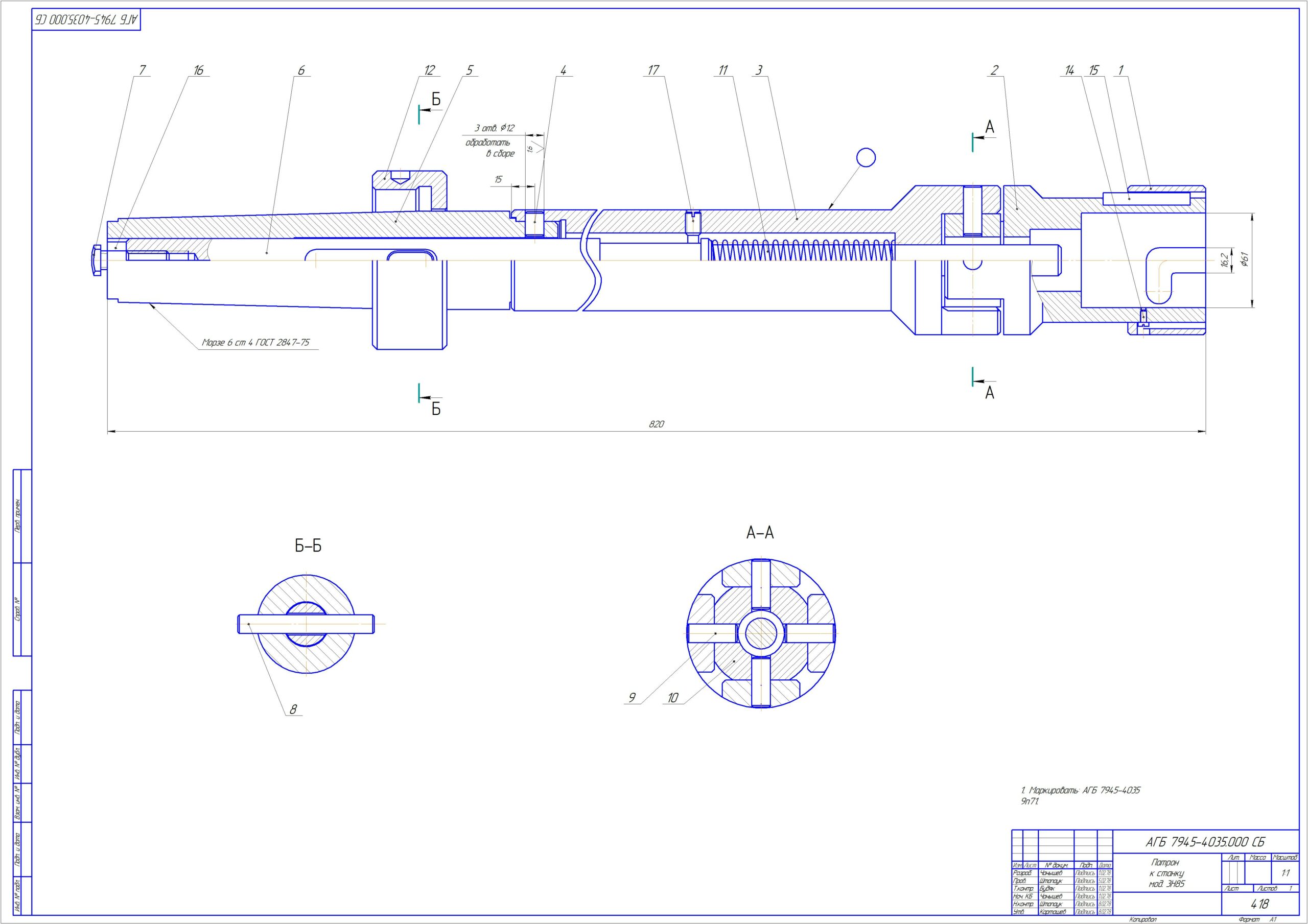

Состав: Сборочный чертеж(СБ), Спецификация, Деталировка(Фиксатор, головка, корпус, конус) Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Патрон к станку мод. 3Н 85\АГБ 7945-4035.000 - Патрон к
Патрон к станку мод. 3Н 85\АГБ 7945-4035.000 СБ - Патрон
Патрон к станку мод. 3Н 85\АГБ 7945-4035.001 - Фиксатор.cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.002 - Головка.cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.003 - Корпус.cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.004009 - Штифт.cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.005 - Конус .cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.006 - Толкатель.cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.007 - Винт.cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.008 - Клин.cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.010 - Вкладыш.cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.011 - Пружина.cdw
Патрон к станку мод. 3Н 85\АГБ 7945-4035.012 - Гайка.cdw
Патрон к станку мод. 3Н 85
