Пневматическое приспособление для сверления отверстия

Белорусско-Российский университет
Курсовой проект по дисциплине ''Технологическая оснастка''
На тему 'Разработка пневматического приспособления для сверления отверстия''
Беларусь 2017

Проектируемое приспособление предназначено для надежного закрепления и базирования заготовки при выполнении операции сверления отверстия Ø 5 мм. на детали вал ось КС-3579.63.018, выполняемой на вертикально сверлильном станке модели 2Т118-01

Содержание

Введение
1 Конструкторский раздел
1.1 Назначение, устройство и принцип работы приспособления
1.2 Проверка условия выполнения правила шести точек
1.3 Расчет погрешности базирования заготовки в приспособлении
1.4 Расчет усилия зажима заготовки в приспособлении
1.5 Расчет основных параметров привода приспособления
1.6 Расчет на прочность деталей приспособления
1.7 Расчет экономической эффективности приспособления
1.8 Мероприятия по экономии материальных и энергетических
ресурсов
1.9 Мероприятия по эргономике и охране труда
Заключение
Список используемых источников

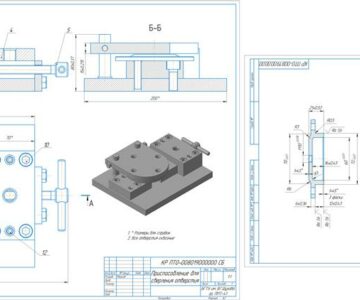

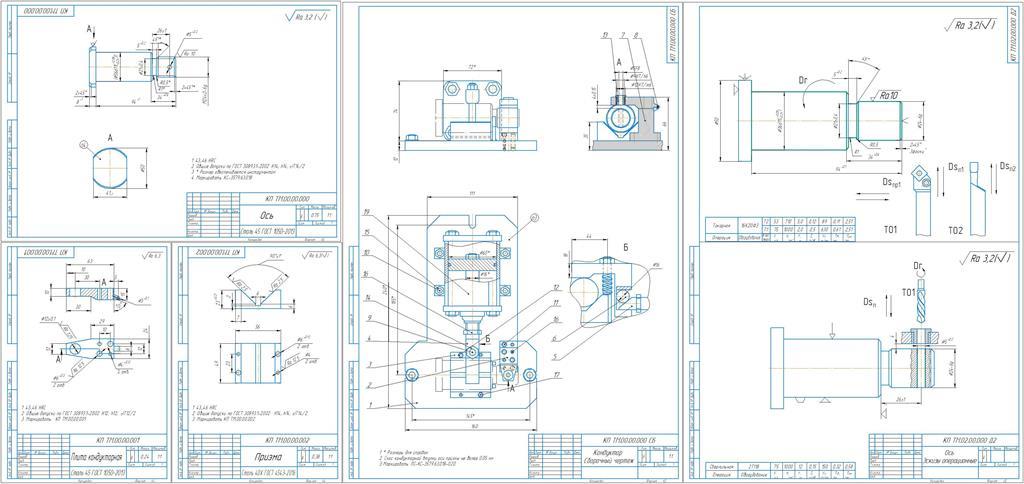

Состав: Деталировка (призма,плита кондукторная) ,Кондуктор СБ, спецификация,чертеж (ось), эскиз обработки (ось) Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Пневматическое приспособление для сверления отверстия

Спецификация.doc
Деталировка Плита кондукторная.cdw
Деталировка Призма.cdw
Чертеж (ось).cdw
Чертеж Приспособления.cdw
Эскиз обработки.cdw
Пояснительная записка.docm
