Приспособление для обработки клина DN300

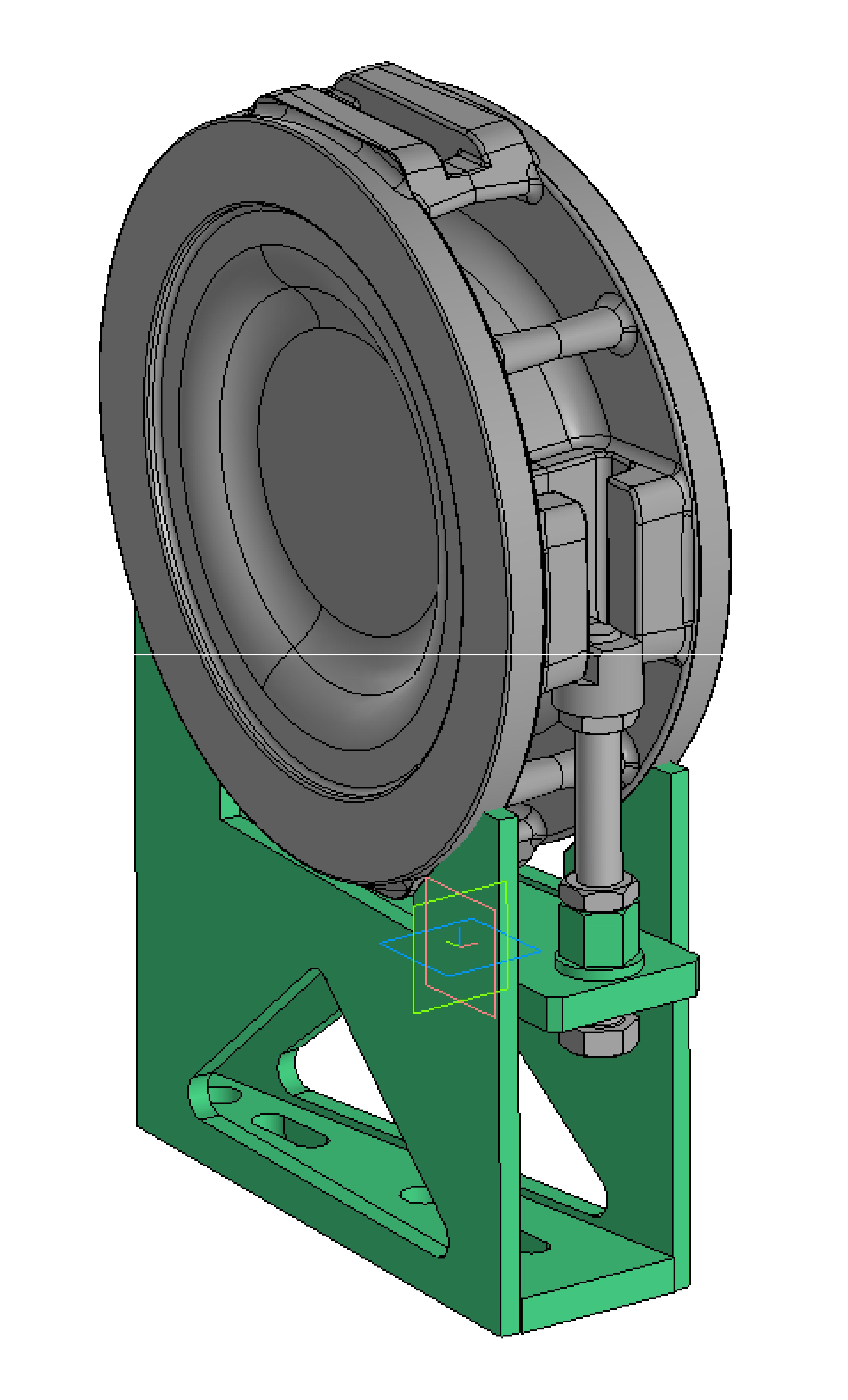

Модель приспособления для обработки клина DN300, с деталировкой - 16 деталей. Используется для одновременной обработки клиновых поверхностей на спец. оборудовании.

Клин на картинке показан для наглядности. В архиве его нет - только приспособление.

Состав: 3Д сборка

Софт: КОМПАС-3D 21

Файлы:
2903-01.013.05 Ореинтир.m3d
2903-01.013.04 Гайка.m3d
2903-01.013.03 Перемычка.m3d
2903-01.013.02 Опора призматическая.m3d
2903-01.013.01 Основание.m3d
2903-00.013.06 Пластина.m3d
2903-00.013.02 Болт.m3d
2903-00.013.01 Упор.m3d
Приспособление для обработки клина DN300.a3d
2903-01.013.00 Опора призматическая в сборе.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Приспособление для обработки клинов
Рейтинг: 20
Софт: SolidWorks 2014
Состав: 3D сборка и все детали
0
0
151
970
Приспособление для обработки клинов
Задвижка клиновая DN300 PN2.5
Рейтинг: 60
Софт: КОМПАС-3D 16,1
Состав: Сборочный чертеж, спецификация
0
15
4
928
Задвижка клиновая DN300 PN2.5

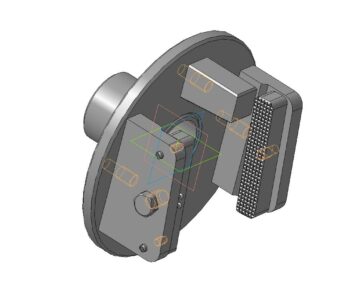

Приспособление для обработки клина задвижки Ду 100 С 23 201-0160-100
