Приспособление для расточки отверстий в кронштейне гидроцилиндра

200

Станочное приспособление размерами 350х260х183, массой 32 кг предназначено для расточки отверстий заготовки кронштейна крепления гидроцилиндра тракторного прицепа.
Приспособление может быть интересно тем, кто занимается подобной техникой и интересуется оформлением чертежей подобного формата.

3D Модели Производство

Автор

Андрей Ленин

Дата

19.03.2025

Язык

Русский

Состав

3D Сборка, чертежи, Спецификация

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

10
- П-09.010 - Планшайба.a3d
- П-09.010 - Планшайба.spw
- П-09.010 СБ - Планшайба Сборочный чертеж.cdw
- П-09.011 - Кольцо.cdw
- П-09.011 - Кольцо.m3d
- П-09.012 - Платик.cdw
- П-09.012 - Платик.m3d
- П-09.013 - Призма.cdw
- П-09.013 - Призма.m3d
20
- П-09.020 - Фиксатор.a3d
- П-09.020 - Фиксатор.spw
- П-09.020 СБ - Фиксатор.cdw
- П-09.021 - Палец.cdw
- П-09.021 - Палец.m3d
- П-09.022 - Пластина.cdw
- П-09.022 - Пластина.m3d
П-05.002 - Планка прижима.m3d
П-05.003 - Штифт.m3d
П-09.000 - Приспособление для расточки отверстий.a3d

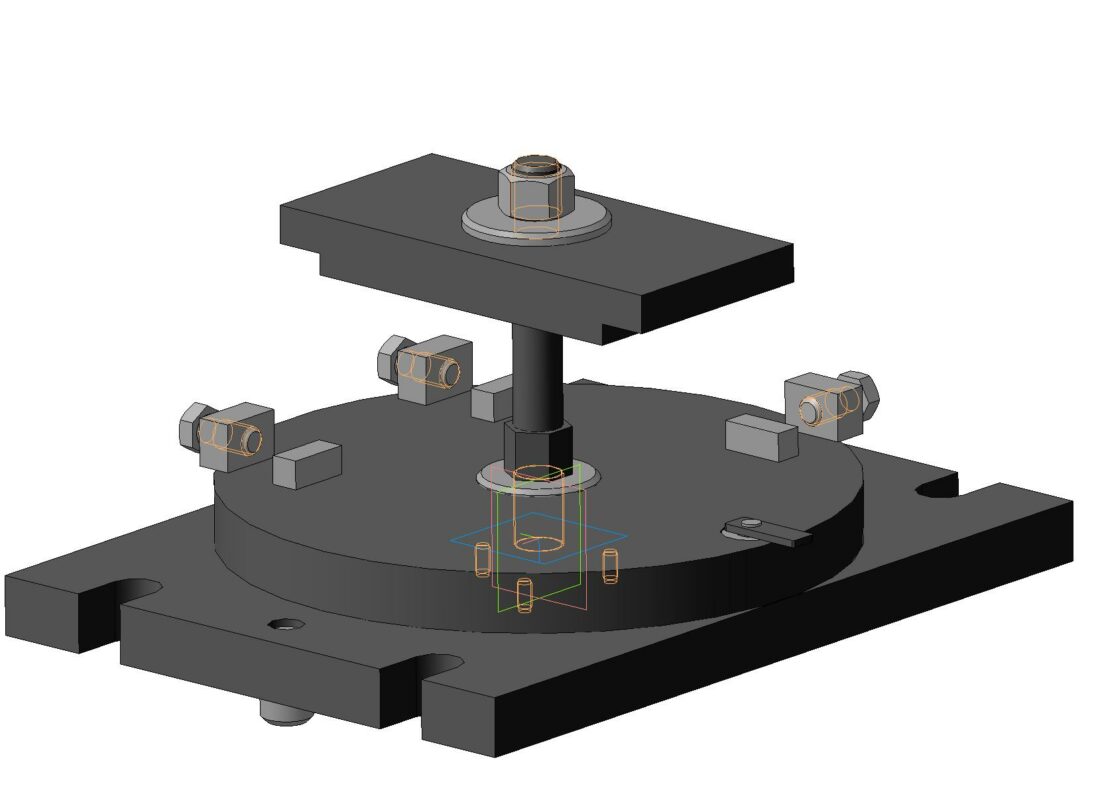

П-09.000 - Приспособление для расточки отверстий.jpg
П-09.000 - Приспособление для расточки отверстий.spw

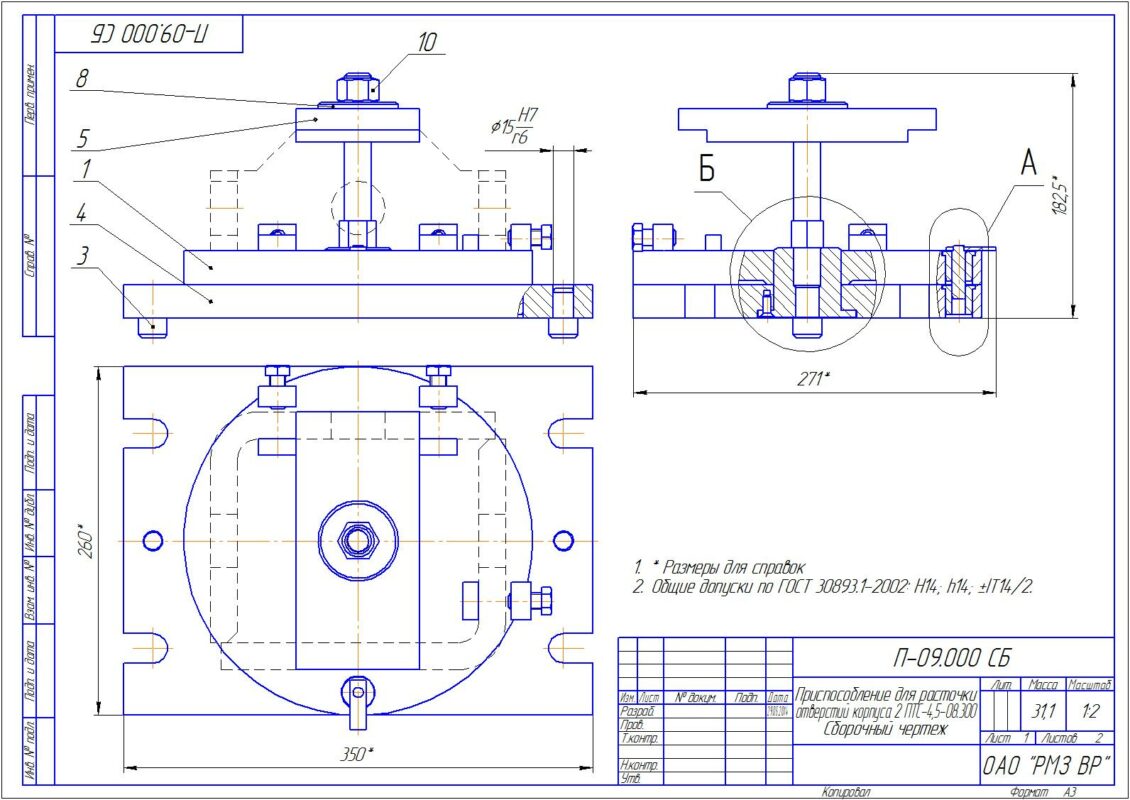

П-09.000 СБ - Приспособление для расточки отверстий Сборочный чертеж(1).jpg

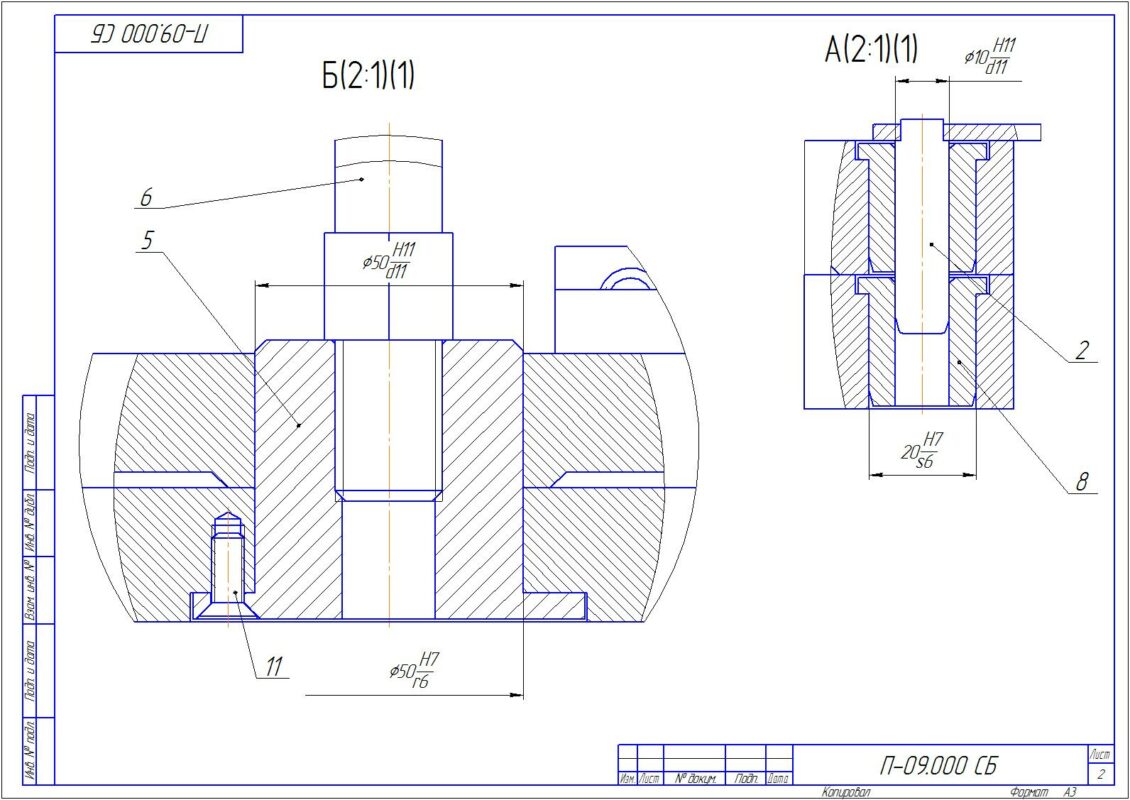

П-09.000 СБ - Приспособление для расточки отверстий Сборочный чертеж(2).jpg
П-09.000 СБ - Приспособление для расточки отверстий Сборочный чертеж.cdw
П-09.001 - Основание.cdw
П-09.001 - Основание.m3d
П-09.002 - Прижим.cdw
П-09.002 - Прижим.m3d
П-09.003 - Втулка.cdw
П-09.003 - Втулка.m3d
П-09.004 - Шпилька.cdw
П-09.004 - Шпилька.m3d
П-09.005 - Втулка.cdw
П-09.005 - Втулка.m3d
П-09.006 - Шайба.cdw
П-09.006 - Шайба.m3d
П-09.006 - Штифт.cdw
Фрагмент.frw
