Гидроцилиндр ГЦИ-01

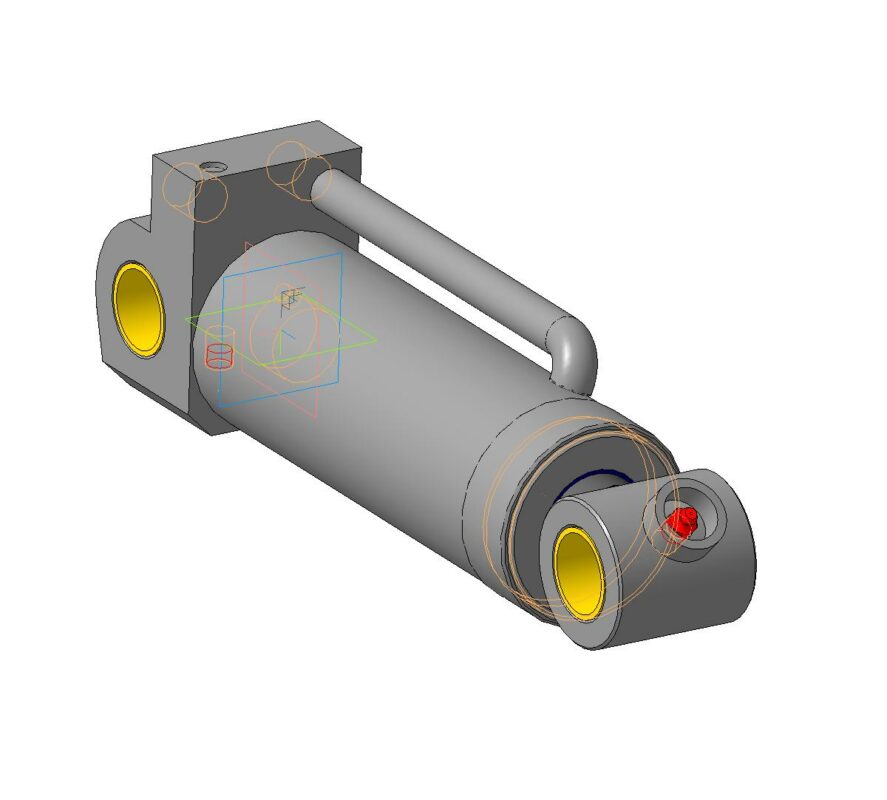

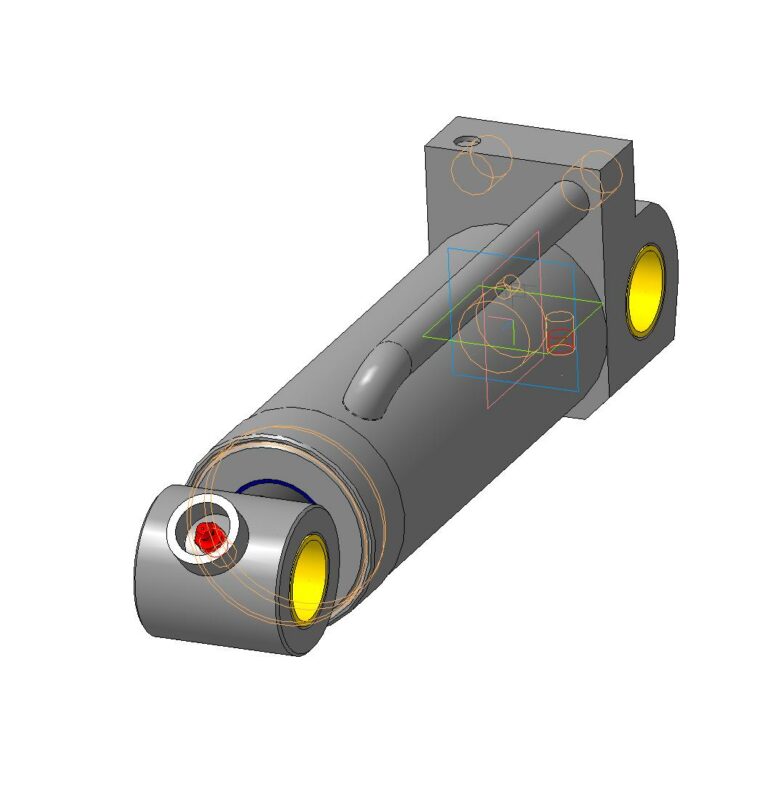

Гидроцилиндр ГЦИ-01.000 размеры 354х78х101 8,5 кг, применяемые пальцы ф30 предназначен для приведение в действие челюстей лесного захвата. Работа делалась для оптимизации расположения РВД готового изделия.

3D Модели Производство

Автор

Андрей Ленин

Дата

07.04.2025

Язык

Русский

Состав

Модели 3Д сборок и деталей, комплект чертежей

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ч
- ЦГП-00.000 - Гид-цилиндр.spw
- ЦГП-00.000 - Гидроцилиндр.spw

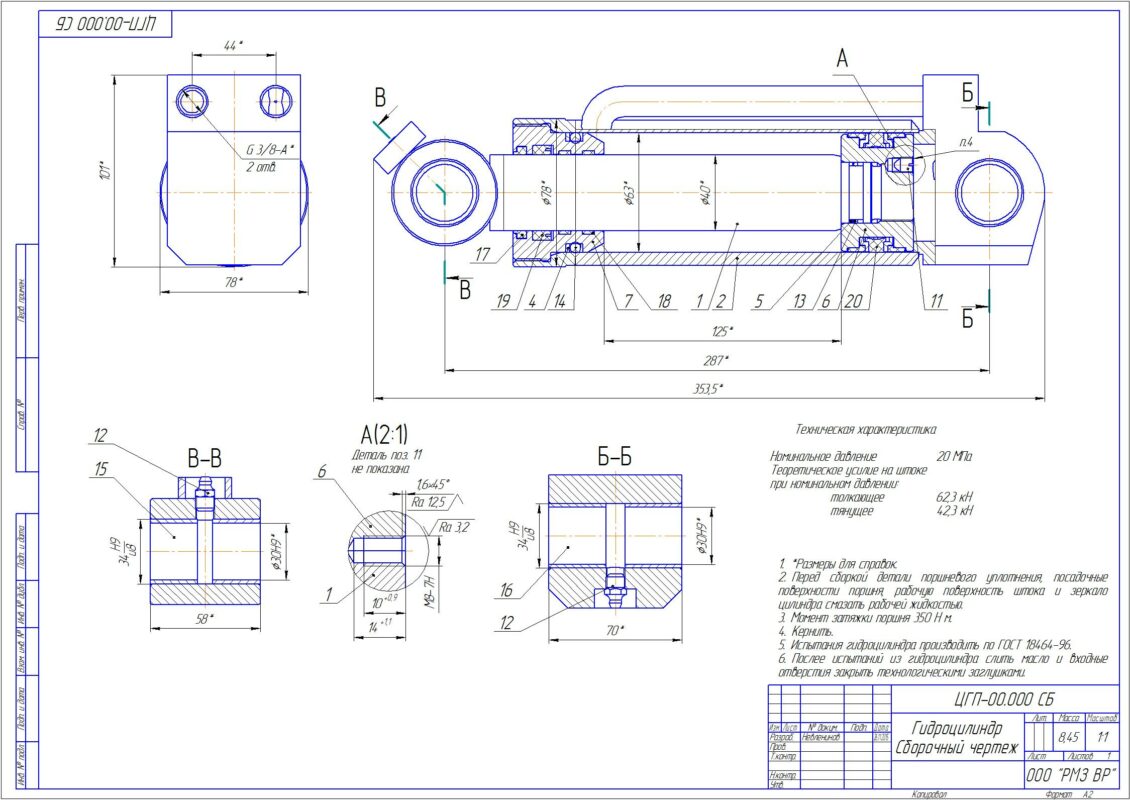

- ЦГП-00.000 СБ - Гидроцилиндр Сборочный чертеж.cdw
