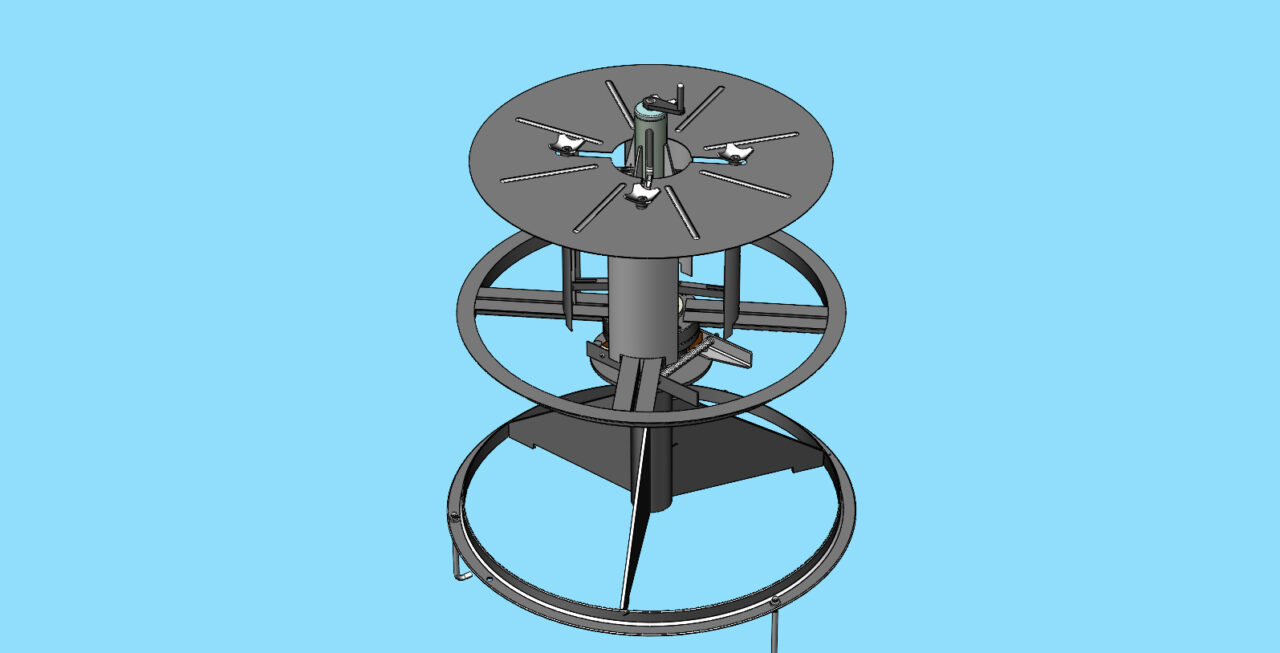

Приспособление для размотки проволоки 7100-4011 6.000.000
Габариты
1200 х 1200 х 1400

Предназначено для подачи проволоки из бухт к месту назначения.
Отличительными особенностями являются:
1. Регулирование натяжения подаваемой проволоки и устранение «провисов» подаваемой проволоки в процессе работы с помощью регулируемого тормоза на оси устройства,
2. Регулировка центра посадки бухт под нужный размер и, как следствие, исключение ( или минимизация ) провала внешних витков бухты внутрь бухты и, как результат, запутывание проволоки в бухте, что нередко происходит при болтанке бухты относительно центра размотки.
Проект был выполнен до конца, но в металле не реализован вследствие пропажи заказа.


Сообщить о проблеме
Дата
29.05.2025
Язык
Русский
Состав
3D сборки, детали
Софт
SolidWorks 2022 Как открыть?
Содержимое архива
  • 7100-4011.6.200.000 Ступица
    • 7100-4011.6.200.000 СБ Ступица.SLDASM
    • 7100-4011.6.211.000 Рычаг левый
      • 7100-4011.6.211.000 СБ Рычаг левый.SLDASM
      • 7100-4011.8.211.001 Уголок.SLDPRT
      • 7100-4011.8.211.002 Уголок.SLDPRT
    • 7100-4011.6.212.000 Рычаг правый
      • 7100-4011.6.212.000 СБ Рычаг правый.SLDASM
      • 7100-4011.8.212.001 Уголок.SLDPRT
      • 7100-4011.8.212.002 Втулка.SLDPRT
      • 7100-4011.8.212.003 Втулка.SLDPRT
      • 7100-4011.8.212.004 Опора.SLDPRT
      • 7100-4011.8.212.006 Втулка.SLDPRT
    • 7100-4011.8.200.001 Ось.SLDPRT
    • 7100-4011.8.200.002 Пластина.SLDPRT
    • 7100-4011.8.200.003 Ступица.SLDPRT
    • 7100-4011.8.200.004 Втулка распорная.SLDPRT
    • 7100-4011.8.200.005 Втулка распорная.SLDPRT
    • 7100-4011.8.200.006 Крышка.SLDPRT
    • 7100-4011.8.200.007 Шайба.SLDPRT
    • 7100-4011.8.200.008 Ось.SLDPRT
    • 7100-4011.8.200.009 Шпилька.SLDPRT
    • 7100-4011.8.200.011 Подшипник.SLDPRT
    • 7100-4011.8.200.012 Винт.SLDPRT
    • 7100-4011.8.200.013 Болт М12.SLDPRT
    • 7100-4011.8.200.014 Гайка М16.SLDPRT
    • 7100-4011.8.200.015 Колодка тормозная.SLDPRT
    • 7100-4011.8.200.016 Пружина.SLDPRT
    • 7100-4011.8.200.021 Винт.SLDPRT
    • 7100-4011.8.200.022 Болт М8х25.SLDPRT
    • 7100-4011.8.200.023 Седло.SLDPRT
  • 7100-4011.6.100.000 Подставка
    • 7100-4011.6.100.000 СБ Подставка.SLDASM
    • 7100-4011.8.100.001 Труба.SLDPRT
    • 7100-4011.8.100.002 Вкладыш.SLDPRT
    • 7100-4011.8.100.003 Косынка.SLDPRT
    • 7100-4011.8.100.004 Фланец.SLDPRT
  • 7100-4011.6.300.000 Катушка
    • 7100-4011.6.300.000 СБ Катушка.SLDASM
    • 7100-4011.6.310.000 Диск опорный
      • 7100-4011.6.310.000 СБ Диск опорный.SLDASM
      • 7100-4011.8.310.001 Фланец.SLDPRT
      • 7100-4011.8.310.002 Диск опорный.SLDPRT
      • 7100-4011.8.310.003 Ребро правое.SLDPRT
      • 7100-4011.8.310.004 Ребро левое.SLDPRT
    • 7100-4011.6.320.000 Тяга
      • 7100-4011.6.320.000 СБ Тяга.SLDASM
      • 7100-4011.8.320.001 Труба.SLDPRT
      • 7100-4011.8.320.002 Ушко.SLDPRT
      • 7100-4011.8.320.003 Бобышка.SLDPRT
      • 7100-4011.8.320.004 Гайка.SLDPRT
    • 7100-4011.6.330.000 Опора верхняя
      • 7100-4011.6.330.000 СБ Опора верхняя.SLDASM
      • 7100-4011.8.330.001 Фланец.SLDPRT
      • 7100-4011.8.330.002 Труба.SLDPRT
      • 7100-4011.8.330.003 Бобышка.SLDPRT
      • 7100-4011.8.330.004 Косынка.SLDPRT
    • 7100-4011.6.340.000 Ручка
      • 7100-4011.6.340.000 СБ Ручка.SLDASM
      • 7100-4011.8.340.001 Рычаг.SLDPRT
      • 7100-4011.8.340.002 Стержень.SLDPRT
    • 7100-4011.6.350.000 Упор
      • 7100-4011.6.350.000 СБ Упор.SLDASM
      • 7100-4011.8.350.001 Планка.SLDPRT
      • 7100-4011.8.350.002 Щека.SLDPRT
      • 7100-4011.8.350.003 Шпилбка.SLDPRT
    • 7100-4011.8.300.001 Винт.SLDPRT
    • 7100-4011.8.300.002 Серьга.SLDPRT
    • 7100-4011.8.300.003 Палец.SLDPRT
    • 7100-4011.8.300.004 Штифт.SLDPRT
    • 7100-4011.8.300.005 Подшипник опорный.SLDPRT
    • 7100-4011.8.300.006 Втулка дистанционная.SLDPRT
    • 7100-4011.8.300.007 Переходник.SLDPRT
    • 7100-4011.8.300.008 Гайка.SLDPRT
    • 7100-4011.8.300.009 Крышка.SLDPRT
    • 7100-4011.8.300.011 Шайба.SLDPRT
    • 7100-4011.8.300.012 Шплинт.SLDPRT
    • 7100-4011.8.300.013 Болт М12х40.SLDPRT
    • 7100-4011.8.300.014 Шайба.SLDPRT
    • 7100-4011.8.300.015 Винт М8.SLDPRT

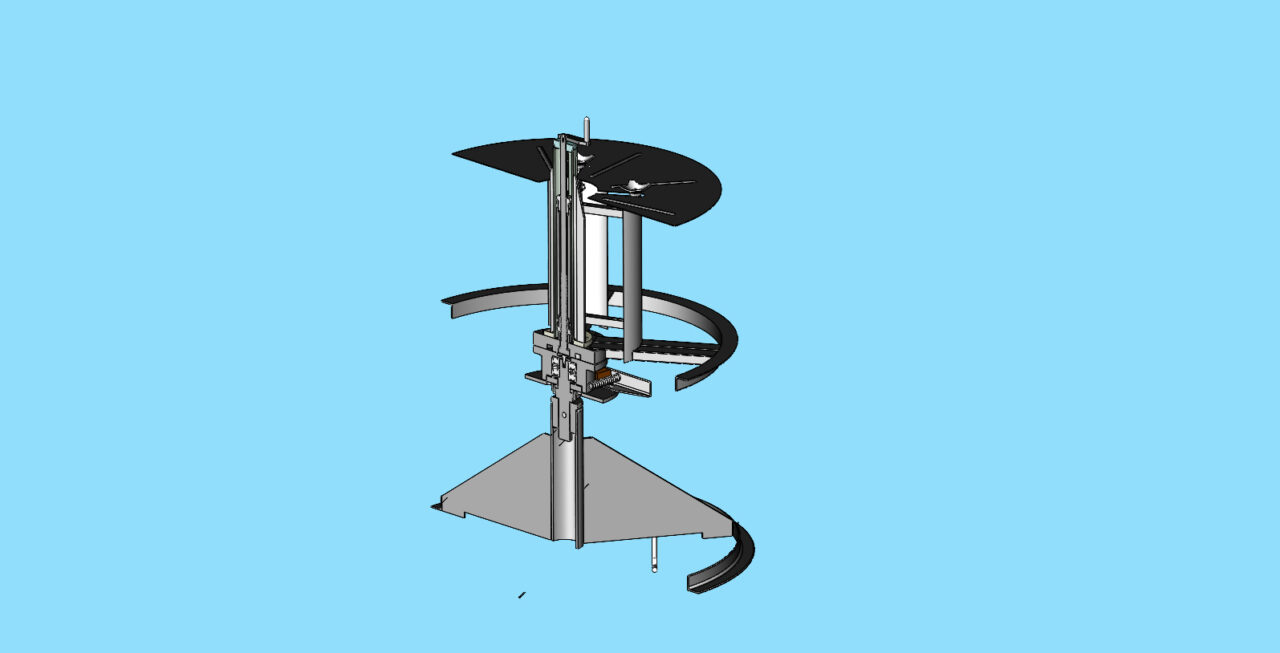

  • 10.JPG
  • 11.JPG
  • 7100-4011 6.000.000 СБ Приспособление для размотки проволоки.SLDASM
  • 7100-4011 6.000.000 СБ Приспособление для размотки проволоки.STEP
  • 7100-4011 8.000.011 Болт М18.SLDPRT
  • 7100-4011 8.000.012 Болт М 16.SLDPRT
  • 7100-4011 8.000.013 Гайка М16.SLDPRT
  • 7100-4011 8.000.014 Болт фундаментный М16.SLDPRT
  • 7100-4011 8.000.015 Шайба 16.SLDPRT
  • Описание.odt
