Приспособление для сверление в многошпиндельном станке

157

788

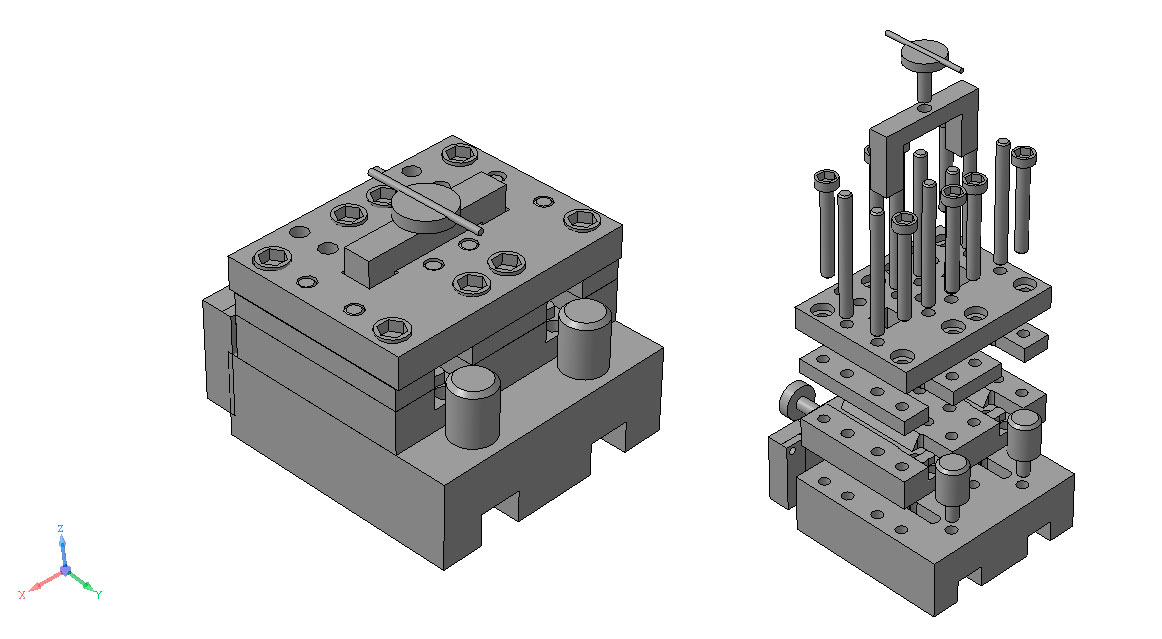

3D модель Приспособление для сверление в многошпиндельном станке

Кондуктор \ Приспособление для сверление НА ДВЕ оси в многошпиндельном сверлильном станке
Приспособа предназначена для многошпиндельного сверлильного станка. Оси вставляются в камеру до упора, и прижимаются прижимами, после чего приспособ служит кондуктором для сверла.

3D Модели кодуктор Приспособление сверления сверлильный

Автор

Евгений Куцын

Дата

22.08.2016

Язык

Русский

Состав

Сборка и полный комплект деталей для нее

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Приспособление для сверление НА ДВЕ камеры
- 10. Балка
  - Балка.m3d
  - Балка.cdw
- Спецификация.xlsx
- 12. Рукоять фиксатора
  - Рукоять.m3d
  - Рукоять.cdw
- 8. Болт с шестигранником
  - Болт с шестигранником.cdw
  - Болт с шестигранником.m3d
- 3. Вставки камеры
  - Вставки камеры.cdw
  - Вставки камеры.m3d
- 11. Прижим балки
  - Прижим балки.m3d
  - Прижим балки.cdw
- 1. Основание
  - Основание.m3d
  - Основание.cdw
- 6. Придел
  - Придел.cdw
  - Придел.m3d
- Сборка
  - Сборка.cdw
  - В сборе.a3d
  - Сборка.a3d
  - В сборе.cdw
  - Скриншоты
    - Деталь1.png
    - Деталь.png
    - Сборка.png
    - В сборе.png
- 5. Фиксатор
  - Фиксатор.m3d
  - Фиксатор.cdw
- 2. Камера детали
  - Камера детали.m3d
  - Камера детали.cdw
- 7. Прижим фиксатора
  - Болт прижим фиксатора хвоста.m3d
  - Прижим фиксатора.cdw
- 9. Штифт
  - Штифт.m3d
  - Штифт.cdw
- 4. Крышка
  - Крышка.m3d
  - Крышка.cdw
