Привод главного движения токарно-револьверного станка с числовым программным управлением (Коробка скоростей)

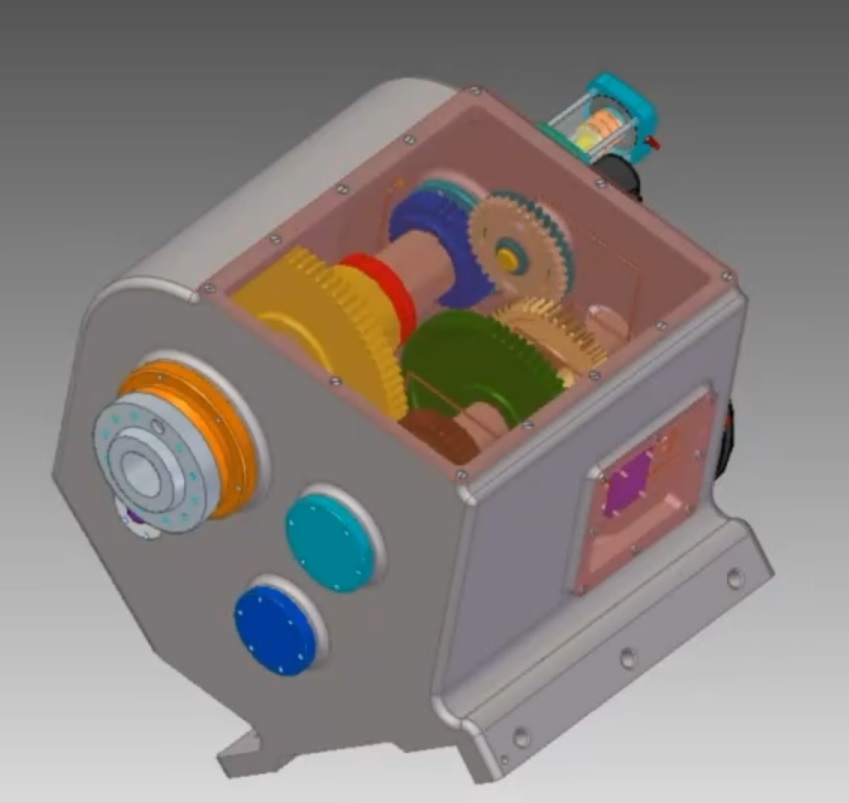

Данная 3D-модель содержит сборку привода главного движения (далее ПГД) токарно-револьверного станка с числовым программным управлением. Сборка выполнена в Solid Edge ST-8, так же есть X_T файл для импорта в Копмас 3D. Сборка является деталированной с конструктивной проработкой коробки скоростей. Конструкция содержит датчик положения, необходимый для реализации сложного движения, гидроцилиндр, необходимый для зажима и разжима инструмента, в котором был модернизирован поршень для того, чтобы развязать вращательное движение от поступательного, штоковый актуатор, с помощью которого будет обеспечиваться ход блока-шестерён, быстроходный вал, передающий момент от двигателя к промежуточному валу с помощью блока-шестерён, который может перемещаться по шлицам, тем самым, меняя передаточное отношение, а затем к шпинделю. Шпиндельный узел, смонтирован на двух опорах. В передней опоре установлен двухрядный роликовый конический подшипник – для восприятия радиальной и осевой нагрузки. Регулирование натяга осуществляется контргайкой. Передний конец шпинделя выполнен в виде фланца, что позволяет использовать трёхкулачковый патрон. В задней опоре установлен роликовый конический подшипник с пружинами на наружном кольце, которые позволяют поддерживать постоянный заданный преднатяг в узле, а регулирование натяга осуществляется так же, как и в передней опоре – контргайкой. Так же в конструкции имеется система смазывания и способ её крепления к корпусу. Файл "Главная сборка.asm"
Основные nтех характеристики ПГД:
1. Диапазон регулирования привода: nmax=6000 об/мин-1, nmin=130 об/мин-1;
2. Двигатель Fanuc 8S (N=11 кВт; nн=1500 об/мин-1);
3. Частота вращения шпинделя: nmax=1250 об/мин-1, nmin=12,5 об/мин-1.

Состав: 3D сборка с конструктивной проработкой

Софт: Solid Edge ST8

Файлы:
Привод главного движения/
Привод главного движения/47-1.par
Привод главного движения/47.par
Привод главного движения/Vint_M6kh10.par
Привод главного движения/Актуатор переключателя/
Привод главного движения/Актуатор переключателя/Bearing_GOST_8338_75_7000101_v13.00.par
Привод главного движения/Актуатор переключателя/Актуатор 1.asm
Привод главного движения/Актуатор переключателя/Актуатор 1.cfg
Привод главного движения/Актуатор переключателя/Вал цилиндра.par
Привод главного движения/Актуатор переключателя/Верх актуатора.par
Привод главного движения/Актуатор переключателя/Вставка.par
Привод главного движения/Актуатор переключателя/Втулка распорная.par
Привод главного движения/Актуатор переключателя/Гайка.par
Привод главного движения/Актуатор переключателя/Гнёзда актуатора.par
Привод главного движения/Актуатор переключателя/Закрывашка.par
Привод главного движения/Актуатор переключателя/Кольцо стопорное внут_GOST_13941_86_28_v13.00.par
Привод главного движения/Актуатор переключателя/Кольцо стопорное_A9_GOST_13942_86_v13.00.par
Привод главного движения/Актуатор переключателя/Кольцо.par
Привод главного движения/Актуатор переключателя/Корпус актуатора.par
Привод главного движения/Актуатор переключателя/Крышка цилиндра.par
Привод главного движения/Актуатор переключателя/Муфта.par
Привод главного движения/Актуатор переключателя/Направляющая штока актуатора.par
Привод главного движения/Актуатор переключателя/Основание актуатора.par
Привод главного движения/Актуатор переключателя/Прокладка цилиндра.par
Привод главного движения/Актуатор переключателя/Стопорное кольцо_B12_GOST_13942_86_v13.00.par
Привод главного движения/Актуатор переключателя/Цилиндр перекл.par
Привод главного движения/Актуатор переключателя/Шпилька актуатора.par
Привод главного движения/Актуатор переключателя/Штифт.par
Привод главного движения/Боковая крышка смотровая.par
Привод главного движения/Болт2_GOST_7805_70_1_M6x16_v13.00.par
Привод главного движения/Вал 1.par
Привод главного движения/Вал 2.par
Привод главного движения/Вал Энкодера.par
Привод главного движения/Винт полукр_GOST_17473_80_1A_M3x12_v13.00.par
Привод главного движения/Винт составного колеса_GOST_1491_80_A_M6x22_v13.00.par
Привод главного движения/Винт_GOST_11738_84_M3x20_v13.00.par
Привод главного движения/Винт_GOST_11738_84_M4x30_v13.00.par
Привод главного движения/Винт_GOST_11738_84_M6x35_v13.00.par
Привод главного движения/Втулка 1.par
Привод главного движения/Втулка 2.par
Привод главного движения/Втулка 3.par
Привод главного движения/Втулка 5.par
Привод главного движения/Втулка 7.par
Привод главного движения/Втулка 8.par
Привод главного движения/Втулка шкива.par
Привод главного движения/Втулка энкодера.par
Привод главного движения/Втулка.par
Привод главного движения/Гайка 2_GOST_5927_70_M6_v13.00.par
Привод главного движения/Гайка актуатора.par
Привод главного движения/Гайка М10_GOST_15525_70_M10_v12.00.par
Привод главного движения/Гайка М16_GOST_5929_70_M16_v13.00.par
Привод главного движения/Гайка М60.par
Привод главного движения/Гайка М80.par
Привод главного движения/Гайка М90.par
Привод главного движения/Гайка разрезная_GOST_2528_73_M8_v13.00.par
Привод главного движения/Гайка штоков.par
Привод главного движения/Гидравлич уплотнениеGOST_9833_73_015.5_019.5_25_2_0_v13.00.par
Привод главного движения/Гидроцилиндр фитинг2.par
Привод главного движения/Гидроцилиндр.asm
Привод главного движения/Гидроцилиндр.cfg
Привод главного движения/Главная сборка.asm
Привод главного движения/Главная сборка.cfg
Привод главного движения/Главная сборка.x_t
Привод главного движения/Главная трубка2.par
Привод главного движения/Гровер_GOST_6402_70_3.0x0.8_v13.00.par
Привод главного движения/Гровер_GOST_6402_70_4.0x1.2_v13.00.par
Привод главного движения/Золотник М6 - копия.par
Привод главного движения/Золотник М6.par
Привод главного движения/Золотник М8.par
Привод главного движения/Колесо 65.par
Привод главного движения/Колесо 75.par
Привод главного движения/Колесо энкодера ступица.par
Привод главного движения/Колесо энкодера.asm
Привод главного движения/Колесо энкодера.cfg
Привод главного движения/Колесо энкодера.par
Привод главного движения/Кольцо вала энкодера_B26_GOST_13942_86_v13.00.par
Привод главного движения/Кольцо входного вала_B35_GOST_13942_86_v13.00.par
Привод главного движения/Кольцо подшипника.par
Привод главного движения/Кольцо промежут вала_B32_GOST_13942_86_v13.00.par
Привод главного движения/Кольцо ступицы энкодера_B40_GOST_13942_86_v13.00.par
Привод главного движения/Кольцо ступицы_B80_GOST_13942_86_v13.00.par
Привод главного движения/Кольцо энкодера_B24_GOST_13942_86_v13.00.par
Привод главного движения/Корпус.par
Привод главного движения/Крышка входного вала (шкив).par
Привод главного движения/Крышка входного вала.par
Привод главного движения/Крышка люка.par
Привод главного движения/Крышка на шкив.par
Привод главного движения/Крышка подш. зад. опоры.par
Привод главного движения/Крышка поршня - копия.par
Привод главного движения/Крышка поршня.par
Привод главного движения/Крышка промежут. вала 2.par
Привод главного движения/Крышка промежут. вала.par
Привод главного движения/Крышка шпинделя задняя.par
Привод главного движения/Крышка шпинделя.par
Привод главного движения/Крышки гидроцилиндра.par
Привод главного движения/Левое вн кольцо.par
Привод главного движения/Левый ролик.par
Привод главного движения/Манжета 44_GOST_8752_79_2.1_4_44x55x8_v13.00.par
Привод главного движения/Масленный распределитель.par
Привод главного движения/Муфта энкодера 8x10 d=25 L=30.asm
Привод главного движения/Муфта энкодера 8x10 d=25 L=30.cfg
Привод главного движения/Муфта энкодера 8x10 d=25 L=30.par
Привод главного движения/Наружное кольцо.par
Привод главного движения/Нижняя часть гидроцилиндра.par
Привод главного движения/Передача 29-65.asm
Привод главного движения/Передача 29-65.cfg
Привод главного движения/Передача 30-75.asm
Привод главного движения/Передача 30-75.cfg
Привод главного движения/Переключатель.par
Привод главного движения/Подшипник (энкодер)_GOST_7242_81_60106_v13.00.par
Привод главного движения/Подшипник 818 ГОСТ 23179-78.par
Привод главного движения/Подшипник 97518 ГОСТ 6364-78.asm
Привод главного движения/Подшипник 97518 ГОСТ 6364-78.cfg
Привод главного движения/Подшипник задней опоры/
Привод главного движения/Подшипник задней опоры/Внутреннее кольцо.par
Привод главного движения/Подшипник задней опоры/Деталь.asm
Привод главного движения/Подшипник задней опоры/Деталь.cfg
Привод главного движения/Подшипник задней опоры/Наружное кольцо.par
Привод главного движения/Подшипник задней опоры/Подшипник 2007114А ГОСТ 27365-87.asm
Привод главного движения/Подшипник задней опоры/Подшипник 2007114А ГОСТ 27365-87.cfg
Привод главного движения/Подшипник задней опоры/Правый ролик.par
Привод главного движения/Подшипник перед. опоры.asm
Привод главного движения/Подшипник перед. опоры.cfg
Привод главного движения/Подшипник_GOST_8338_75_208_v13.00.par
Привод главного движения/Подшипник_GOST_8338_75_210_v13.00.par
Привод главного движения/Поршень.par
Привод главного движения/Правое вн кольцо.par
Привод главного движения/Правый ролик.par
Привод главного движения/Пробка канала гидроцилиндра.par
Привод главного движения/Прокладка пробки гидроцилиндра.par
Привод главного движения/Прокладка пробки.par
Привод главного движения/Пружина сжатия.par
Привод главного движения/Пружина7.par
Привод главного движения/Сальник крышки поршня_GOST_8752_79_1.1_3_16x28x6_v13.00.par
Привод главного движения/Сальник шпинделя задний_GOST_8752_79_1.1_4_50x70x8_v13.00.par
Привод главного движения/Сборка винт+гровер М3х20.asm
Привод главного движения/Сборка винт+гровер М3х20.cfg
Привод главного движения/Сборка винт+гровер М4х30.asm
Привод главного движения/Сборка винт+гровер М4х30.cfg
Привод главного движения/Сборка Винт+Гровер М6х35.asm
Привод главного движения/Сборка Винт+Гровер М6х35.cfg
Привод главного движения/Сборка Гровер+Болт М6х16.asm
Привод главного движения/Сборка Гровер+Болт М6х16.cfg
Привод главного движения/Сборка передач.asm
Привод главного движения/Сборка передач.cfg
Привод главного движения/Сборка энкодера.asm
Привод главного движения/Сборка энкодера.cfg
Привод главного движения/Серьга 1.par
Привод главного движения/Серьга 2.par
Привод главного движения/Сливная пробка.par
Привод главного движения/Соединетель тройной 1.par
Привод главного движения/Соединетель тройной 2.par
Привод главного движения/Стакан гидроцилиндра.par
Привод главного движения/Стакан энкодера.par
Привод главного движения/Трубка 1.par
Привод главного движения/Трубка 2.par
Привод главного движения/Трубка 3.par
Привод главного движения/Трубка 4.par
Привод главного движения/Трубка 5 (подш).par
Привод главного движения/Трубка 6 (подш).par
Привод главного движения/Уплотнение гидроцилиндра 2.par
Привод главного движения/Уплотнение гидроцилиндра.par
Привод главного движения/Уплотнение поршня.par
Привод главного движения/Уплотнение шпинделя_GOST_8752_79_1.1_1_95x120x12_v13.00.par
Привод главного движения/Упор пружин.par
Привод главного движения/Упорный подшипник/
Привод главного движения/Упорный подшипник/Внешнее кольцо 2.par
Привод главного движения/Упорный подшипник/Внешнее кольцо.par
Привод главного движения/Упорный подшипник/Подшипник 8100Н ГОСТ 7872-89.asm
Привод главного движения/Упорный подшипник/Сборка.asm
Привод главного движения/Упорный подшипник/Сборка.cfg
Привод главного движения/Упорный подшипник/Шарик.par
Привод главного движения/Фитинг изогнутый.par
Привод главного движения/Фитинг распределителя.par
Привод главного движения/Ходовой винт.par
Привод главного движения/Цилиндр.par
Привод главного движения/Шайба пружинная_GOST_6402_70_6.0x1.6_v13.00.par
Привод главного движения/Шайба_GOST_11371_78_A1_6.0_v13.00.par
Привод главного движения/Шестерня 29.par
Привод главного движения/Шестерня 30.par
Привод главного движения/Шестерня энкодера.par
Привод главного движения/Шкив.par
Привод главного движения/Шпилька гидроцилиндра шпинделя.par
Привод главного движения/Шпиндель 3.par
Привод главного движения/Шпонка 10х8.par
Привод главного движения/Шпонка 18х11.par
Привод главного движения/Шпонка 20х12.par
Привод главного движения/Шпонка 22х14.par
Привод главного движения/Шпонка энкодера 7х7.par
Привод главного движения/Шпонка_GOST_23360_78_1_16x10x50_v13.00.par
Привод главного движения/Штанга.par
Привод главного движения/Штифт_GOST_3128_70_1_4.0x20_v13.00.par
Привод главного движения/Шток актуатора.par
Привод главного движения/Шток гидроцилиндра.par
Привод главного движения/Энкодер.par
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Компоновка коробки скоростей токарного револьверного станка
Рейтинг: 40
Софт: AutoCAD 2013
Состав: Привод главного движения (СБ)
0
8
50
888
Компоновка коробки скоростей токарного револьверного станка
Привод главного движения токарно-револьверного станка - число ступеней – 12.
Рейтинг: 60
Софт: AutoCAD 13
Состав: Пояснительная записка (ПЗ), ба
0
13
4
536
Привод главного движения токарно-револьверного станка - число ступеней – 12.
Привод главного движения токарного станка с ЧПУ
Рейтинг: 20
Софт: КОМПАС-3D 13
Состав: Разрез, общий вид, спецификаци
0
4
281
1763
Привод главного движения токарного станка с ЧПУ
Проектирование коробки скоростей токарно-револьверного станка
Рейтинг: 50
Софт: КОМПАС-3D 15
Состав: Коробка скоростей токарно рево
2
9
148
1511
Проектирование коробки скоростей токарно-револьверного станка
Автор: lost1995
Дата: 2022-12-20
Просмотры: 47
Язык: Русский Язык документа
Нет комментариев
Чтобы оставить комментарий, нужно войти на сайт
