Альметьевский государственый нефтяной институт
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Металлорежущие станки"
На тему "Проект многоцелевого станка горизонтальной компоновки"
Альметьевск 2011
В данном курсовом проекте представлен многоцелевой станок горизонтальной компоновки. Приведен расчет режимов резания, Графоаналитический метод определения основных характеристик проектируемого станка, Кинематический расчет привода главного движения, Шпиндельный узел: предъявляемые требования конструкция, выбор опор, расчет на жесткость, точность, динамические характеристики.

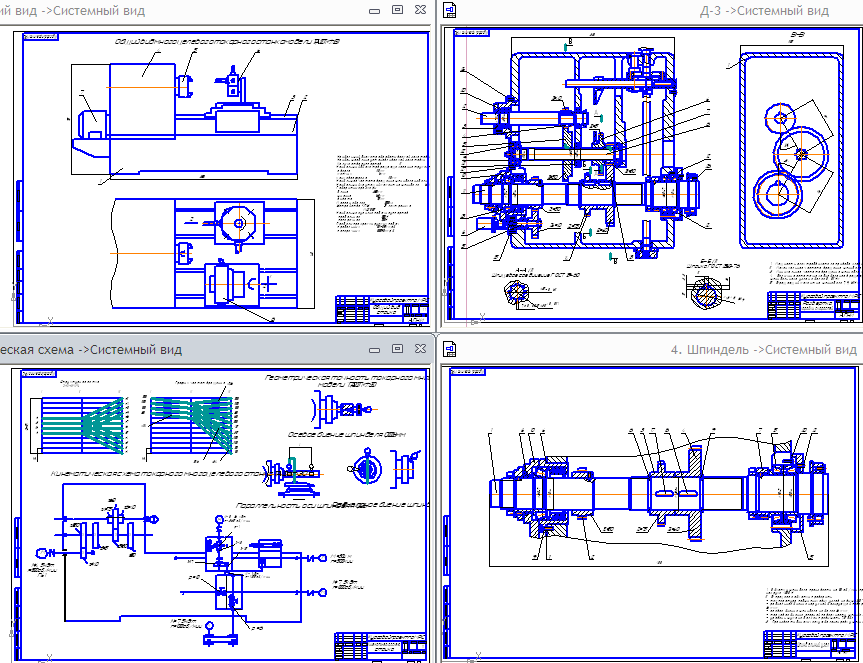

Графическая часть – 3,5 ÷ 4 листа формата А1, 65 стр пояснительной записки, содержащей 9рис, 8 табл.
Наибольший диаметр обрабатываемой заготовки 250 мм
Наибоьшая длина устанавливаемой заготовки 1000 мм
Количество суппортов 2
Наибольший диаметр вращающегося инструмента:
сверло 20 мм
метчик 16 мм
концевая фреза 20 мм
Наибльшая частота вращения шпинделя изделия 3150 1/мин
Наибольший крутящий момент на шпинделе 630 Нм
Габаритные размеры:
длина 3850 мм
ширина 1660 мм
высота 1750 мм
Масса, не более 5500 кг
Устройство ЧПУ Электроника
МС 2101.05
Наибольшее усилие подачи суппортов
продольное 15000 Н
поперечное 7500 Н
Пределы программируемых подач
продольных 0.01-40.95 мм/об
поперечных 0.005-20 мм/об
