Нижегородский государственный университет им. Р. Е. Алексеева
Кафедра морской и авиационной техники
Лабораторная работа по дисциплине "Проектирование самолётов"
На темe: "Компоновка самолёта"
Нижний Новгород 2017

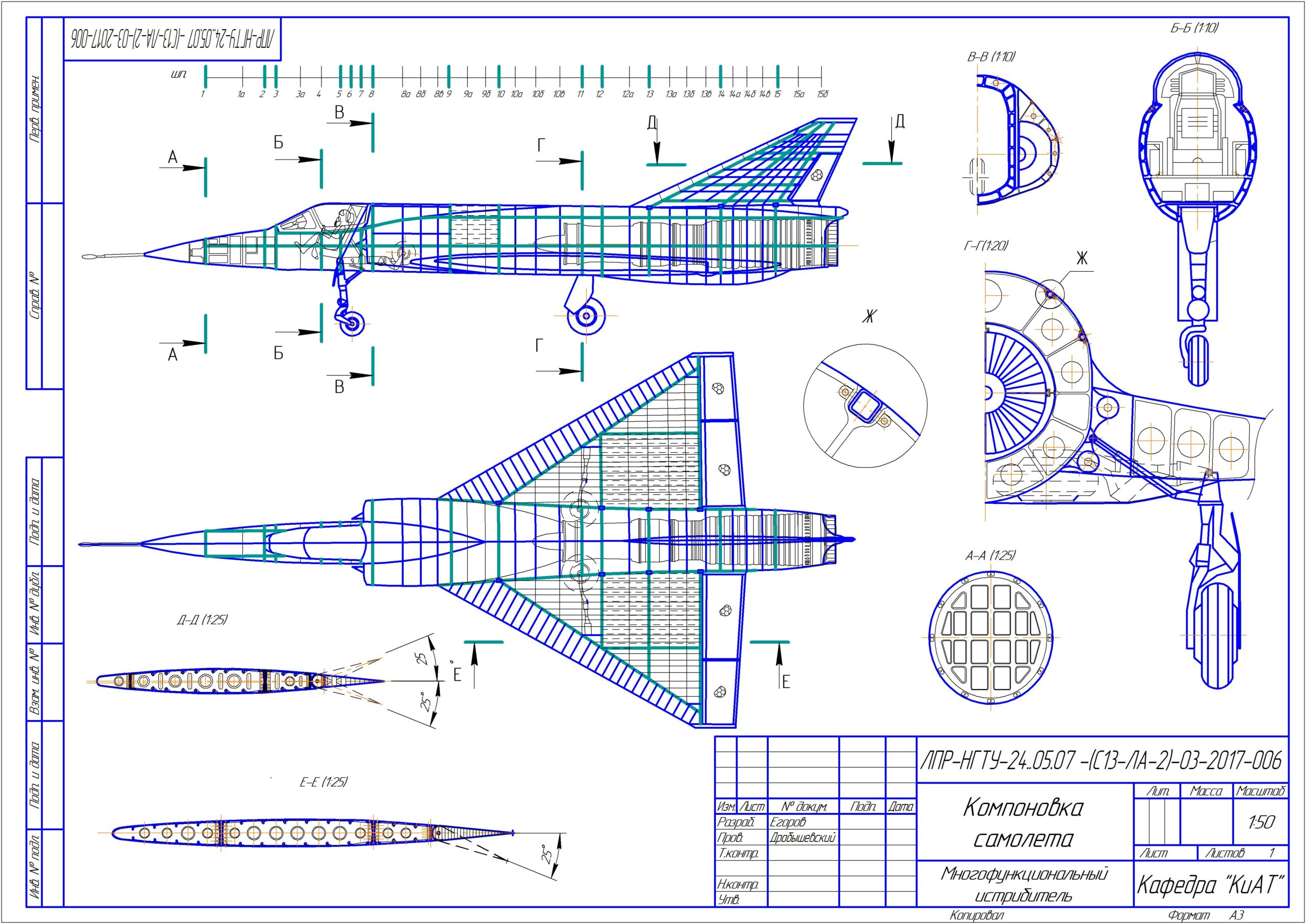

Компоновка многоцелевого истребителя Dassault Mirage 5. Есть письменное описание компоновки в word документе. В её графическую часть входит 2 вида конструктивно-силовой компоновки, вид сбоку и вид сверху, прорисованы агрегаты внутри самолёта, сечения фюзеляжа, сечения крыла, ГО и ВО самолёта, а так же узлы навески двигателя.
