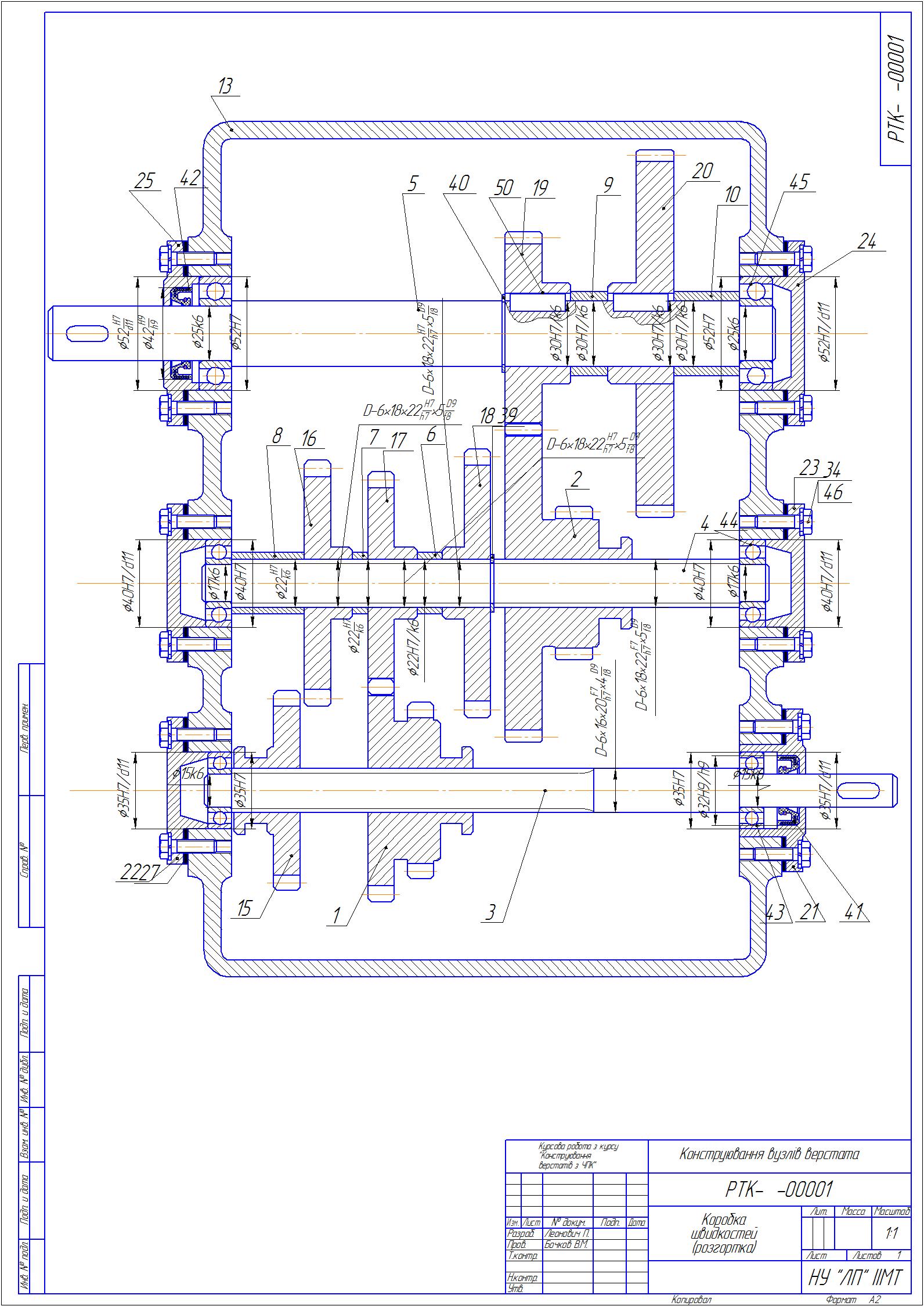

Проектирование коробки скоростей токарно-винторезного станка 16Б16АБ

Национальный университет Львовская политехника
каф.автоматизации комплексного машиностроения
Конструирование металлорежущих станков с ЧПУ
2011

проектирование коробки скоростей токарно-винторезного станка 16Б16АБ
Діаметр оброблюваної деталі над станиною , мм 320
Діаметр деталі над супортом , мм 180
Довжина оброблюваної деталі , мм 500

1 Призначення верстата, виконувані операції. Завдання проектування (модернізація)
2 Визначення технічних характеристик верстата
2.1 Вибір параметрів обробки при точінні
3 Вибір структури, кінематичний розрахунок приводу головного руху
3.1 Вибір структури приводу головного руху
3.2 Визначення моментів на валах і ККД приводу головного руху
4.6 Вибір муфт
4.7 Розрахунок діаметрів валів і попередній вибір підшипників
6 Вибір системи змащування верстата, приводу
7 Техніка безпеки при роботі на верстаті
