Протяжка для УШМ от 125 до 230

127

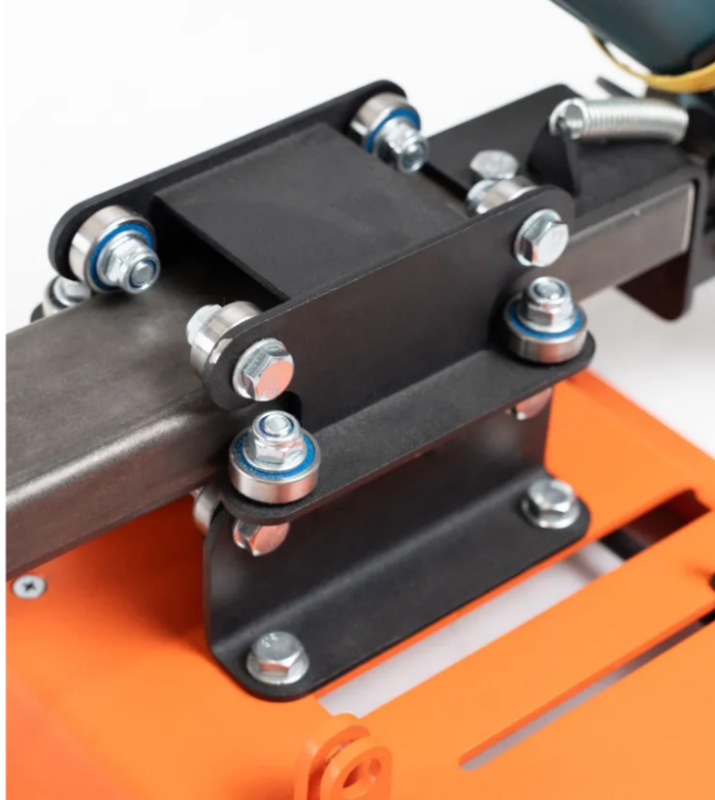

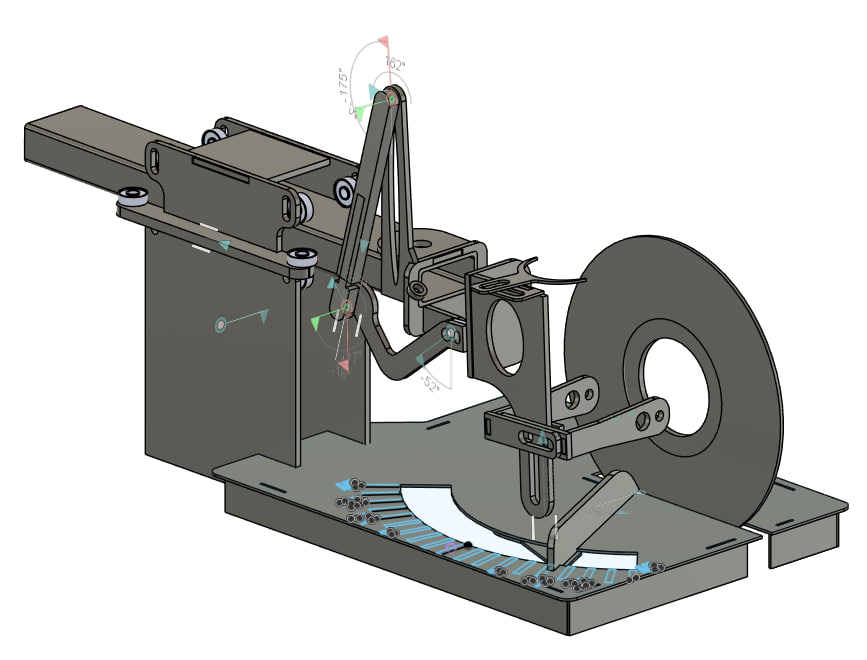

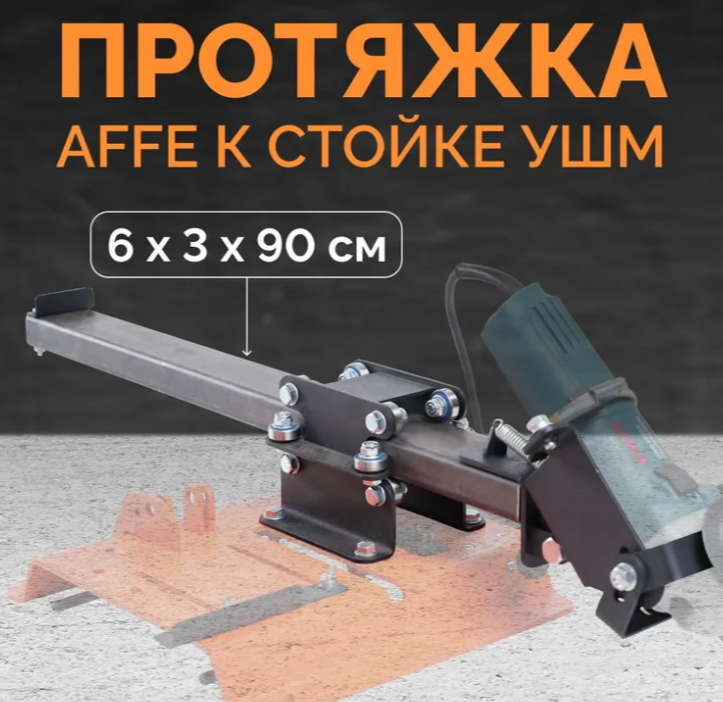

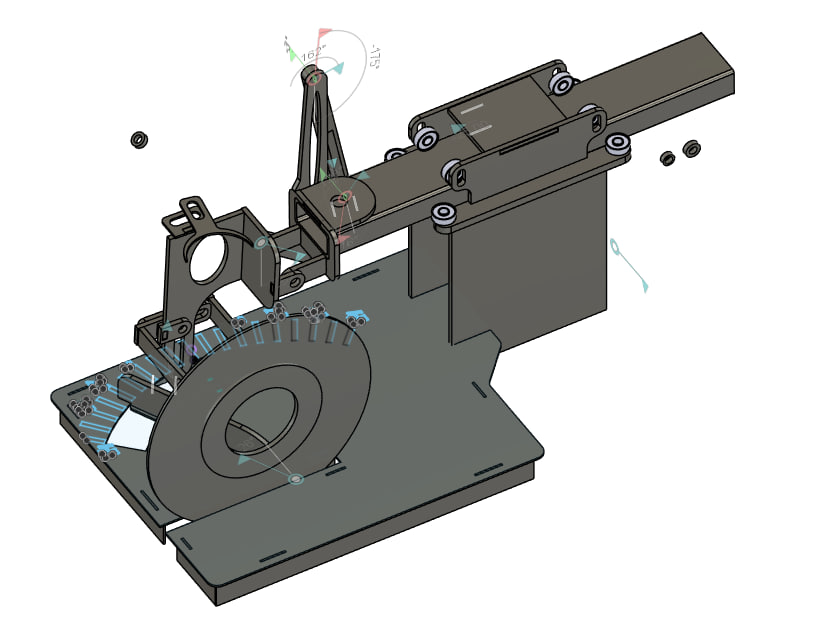

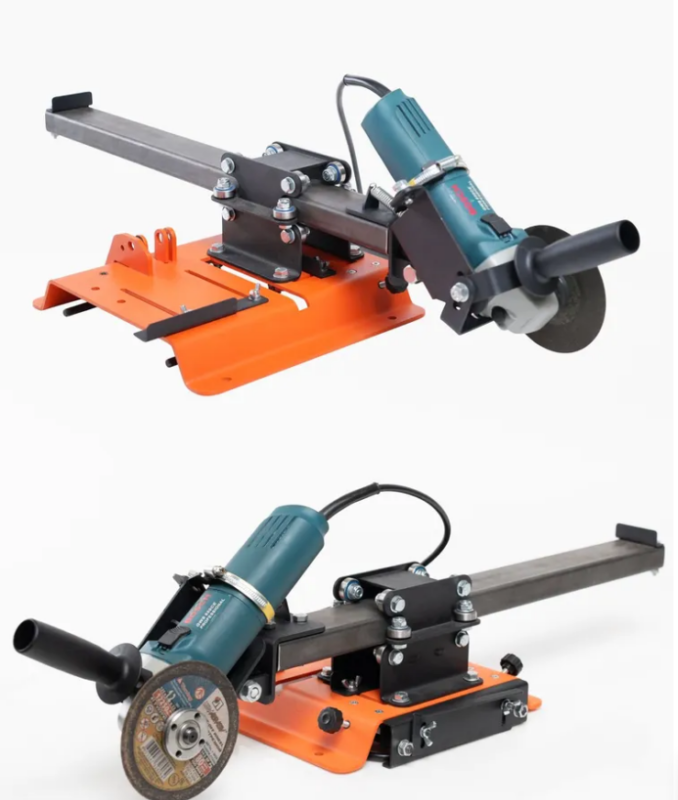

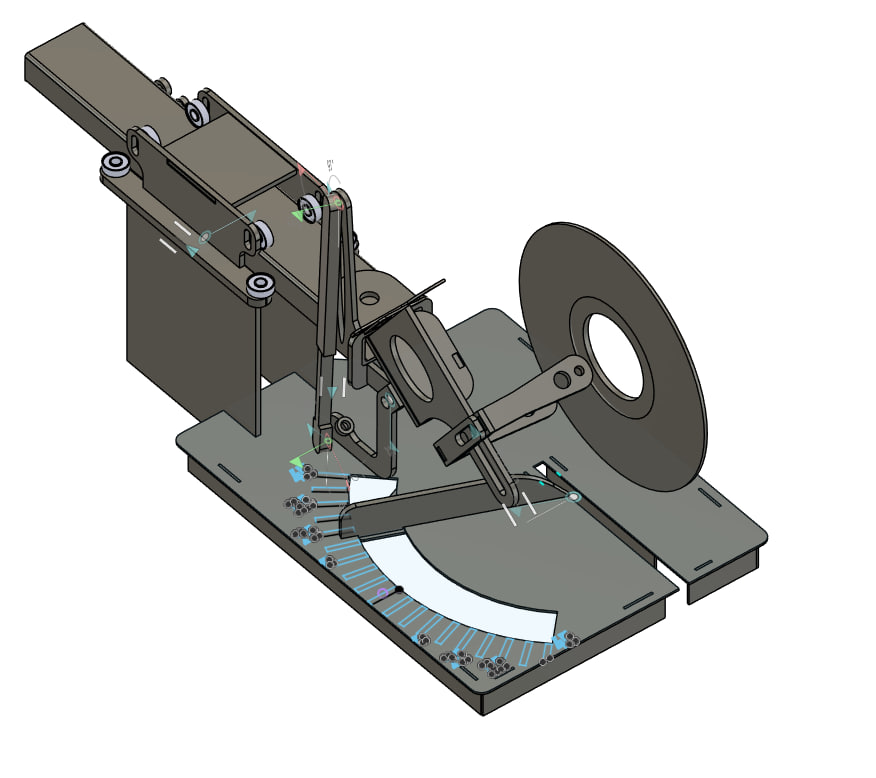

Без лифтовая протяжка для 230 УШМ можно установить и 125 УШМ. Всё рассчитано под 608 подшипники и профиль 60х30 со стенкой 3 мм. Длина профиля может быть любой под ваши потребности.

3D Модели 3D модель приспособления для УШМ125 Держатель для УШМ Держатель УШМ подвеска для ушм Станина УШМ 230 УШМ УШМ-230

Автор

Александр Горбатюк

Дата

10.01.2026

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 24 Как открыть?

Отзывы

4 (1 отзыв)

Задать вопрос

Содержимое архива

- Боковая пластина.SLDPRT
- Боковая поперечная пластина.SLDPRT
- Боковая поперечная пластина 2.SLDPRT
- Верхняя планка.SLDPRT
- Крепление болгарки заднее.SLDPRT
- Крепления болгарки заднее продольное.SLDPRT
- Подшипник 22х8х7.SLDPRT
- Продольная поперечина.SLDPRT
- Профиль 60х30х1500.SLDPRT
- Сборка протяжки.SLDASM
- Сборка протяжки.STEP
- Уголок крепления болгарки.SLDPRT
- крепление шарнира болгарки.SLDPRT
- крепление шарнира болгарки внешнее.SLDPRT
- профиль 40х40.SLDPRT
- уголок 60х60 внешнее.SLDPRT
- уголок 60х60.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

В целом, в качестве базы пойдёт. 230ая болгарка туда не влезет. + нужно делать сам упорный стол, ибо без него в этой конструкции смысла нет.

Для автора:
Без лазерной резки, изготовить такую конструкцию будет крайне не просто. По этому, нужно сразу добавлять шип паз с небольшими зазорами. Фаски и скругления в моделях под лазер делать нельзя,т.к. с тел напрямую снимаются векторы под резку.
Уголки использовать не самая практичная история, тем более в подобных конструкциях, в которых нужна хотя бы минимальная точность. Лучше делать эти части составными под шип паз, или гибку (но гибка часто неуместно удорожает изготовление, если речь идёт не о больших партиях; лучше всё же полностью под пазы делать).
