Расчет привода движения шпинделя

ТулГУ
Кафедра:"Технология машиностроения"
Курсовой проект по ОАП

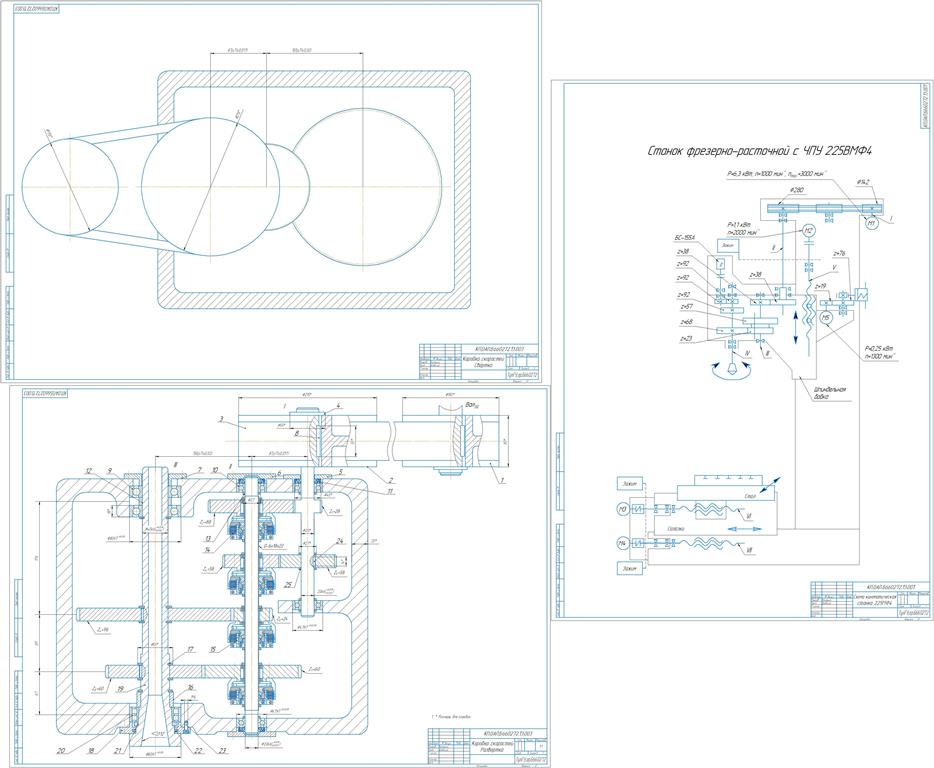

На тему: "Расчет главного привода движения станка 225 ВМФ4

Исходные данные :
Станок 225ВМФ4
Мощность двигателя: 5.5 кВт
Число скоростей-бесступенчатое регулирование
мин частота вращения - 80 об/мин
макс частота вращения-2500 об/мин
Полную мощность передавать на шпиндель с 1/6 части диапазона

Оглавление
Исходные данные ………………………………………………………………...4
1. Выбор двигателя постоянного тока…………………………………………...4
2. Определение показателя геометрического ряда оборотов шпинделя………4
3. Определение минимального передаточного отношения привода…………..6
4. Построение диаграммы частот вращения…………………………………….7
5. Определение мощности, передаваемой валом……………………………….7
6. Определение крутящих моментов на валах коробки скоростей……………8
7. Расчёт модулей зубчатых передач……………………………………………9
8. Расчет чисел зубьев шестерен……………………………………………….10
9. Расчёт диаметров валов………………………………………………………12
10. Прочностной расчёт наиболее нагруженного вала - шпиндельного вала.12
11. Выбор и расчёт опор валов и шпинделя…………………………………...16
12. Выбор подшипниковых опор вала…………………………………………19
13. Расчет шпоночных соединений…………………………………………….20
Библиографический список…………………………………………………… 22
