Разработка кондуктора для операции сверления детали основание

Учебное заведение неизвестно, работа делалась на заказ в 2014г.
Курсовая работа на тему "Разработка кондуктора для операции сверления детали основание"

Введение
1. Общая часть
1.1. Описание конструкции детали
1.2. Описание проектируемой операции
1.3. Разработка схемы базирования детали на данную операцию
1.4. Выбор типа приспособления и его описание
2. Технологический раздел
2.1. Расчет режимов резания
2.2. Нормирование операций механической обработки
3. Специальный раздел
3.1 определение силы зажима
3.2. Расчет приспособления на точность
4. Конструкторско-расчетный раздел
4.1. Расчет винтового зажимного устройства
4.2. Проверка на самоторможение
4.3.проверочный расчет винта на устойчивость
5. Экономический раздел
Выводы
Список литературы
Работа состоит в разработке технологической оснастки (кондуктора) на сверление отверстий в детали основание.

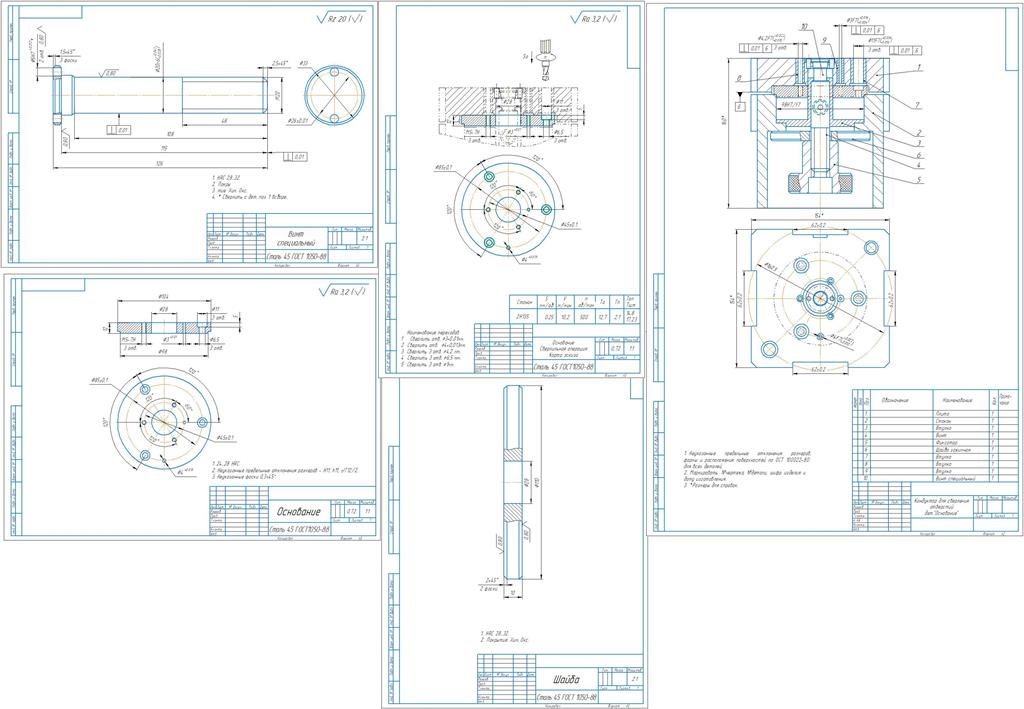

Состав: Пояснительная записка, Основание, Кондуктор СБ (спецификация на чертеже), Винт специальный, Шайба, Карта эскиза на сверлильную операцию. Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Разработка кондуктора для операции сверления детали основание

Пояснилка.doc
Винт специальный А3.cdw
Карта эскиза на сверловку.cdw
Кондуктор СБ А2.cdw
Основание А3.cdw
Шайба А3.cdw
