Разработка конструкции крестового стола и приводов поперечной и продольной подачи горизонтального многоцелевого станка ИР320ПМФ4 с ЧПУ

БНТУ
Кафедра"Мтелорежущие станки"
Минск

Целью данного курсового проекта является разработка конструкции и кинематики приводов поперечной и продольной подачи многоцелевого вертикального станка с ЧПУ, а также их кинематическая настройка.
В процессе проектирования была разработана кинематика и структура приводов, подробно описан их принцип действия. Также был выполнен полный анализ всех основных сборочных единиц входящих в состав приводов, на основе которого был осуществлен выбор оптимальных моделей передачи винт-гайка качения, направляющих, муфт, защитных устройств.
Также в работе был выполнен ряд расчетов: передачи муфт, передачи винт – гайка качения, ходового винта, направляющих качения. Что позволило уточнить конструкции приводов предоставленных в графической части.

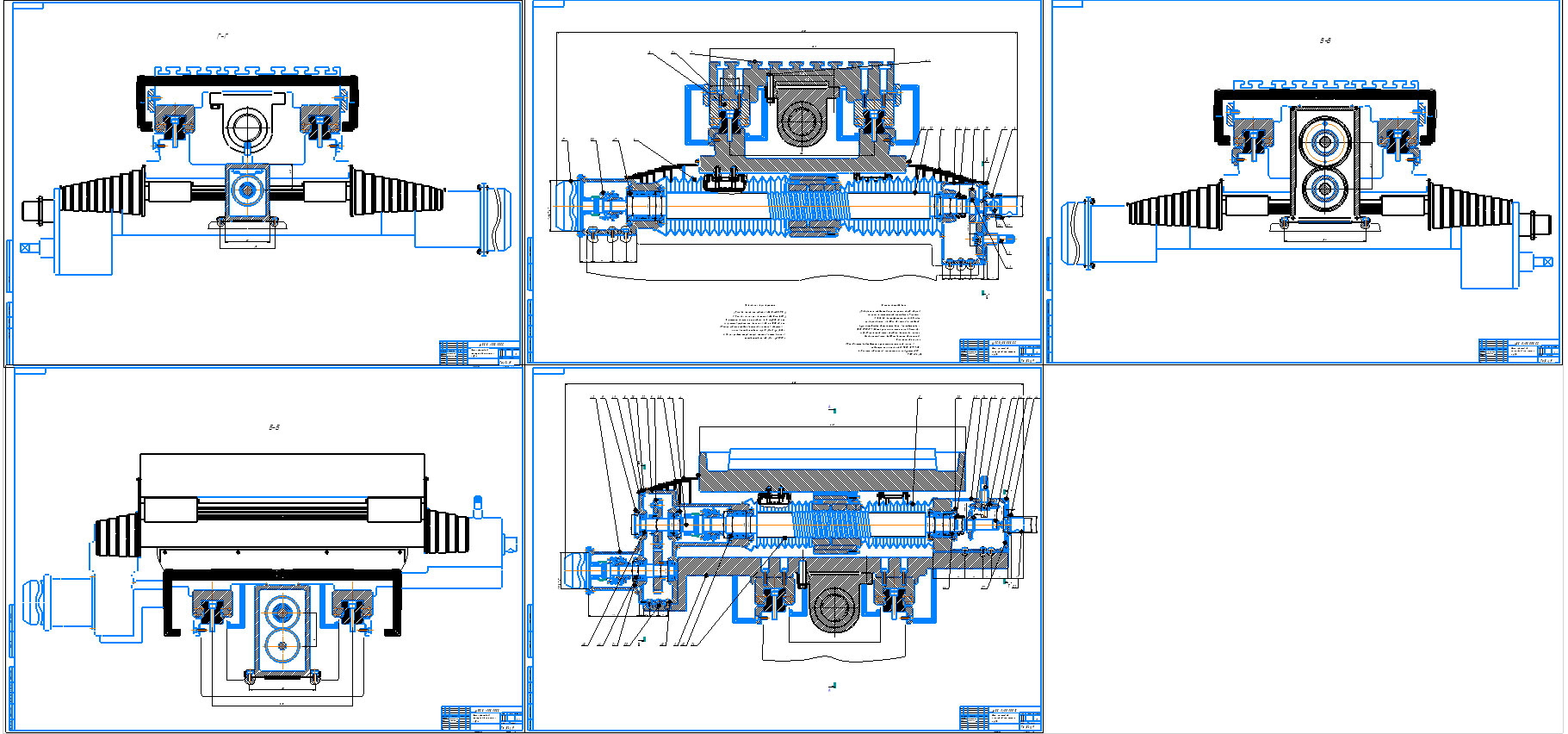

Графическая часть проекта состоит из эскизной проработки двух приводов и необходимых разрезов. Также к графической части прилагается комплект технической документации.

Состав: Стол крестовый многоцелевого станка с ЧПУ, спецификация, пз Язык документа

Софт: КОМПАС-3D 14

Файлы:
печать.cdw
спец.frw
Записка моя.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: nightwishik
Дата: 2014-03-28
Просмотры: 14833
