Привод поперечной подачи токарного станка с ЧПУ

Белорусский национальный технический университет
Кафедра: “Металлорежущие станки и инструменты ”
Курсовой проект по дисциплине "Конструирование станков"
на тему: «Привод поперечной подачи токарного станка с ЧПУ»
Минск 2015

В курсовом проекте разработана конструкция привода поперечной подачи токарного станка с ЧПУ. В процессе проектирования был произведён анализ конструкций аналогичных станков.
Разработана кинематика и структура проектируемого узла. Произведен предварительный расчет узла с определением нагрузок, действующих на узел во время работы станка, и расчёт передач.
С учётом результатов расчёта уточнена конструкция узла, представленная в графической части проекта.
Курсовой проект содержит 1 лист формата А0 и 1 лист формата А2 графической части, 23 страницы пояснительной записки.

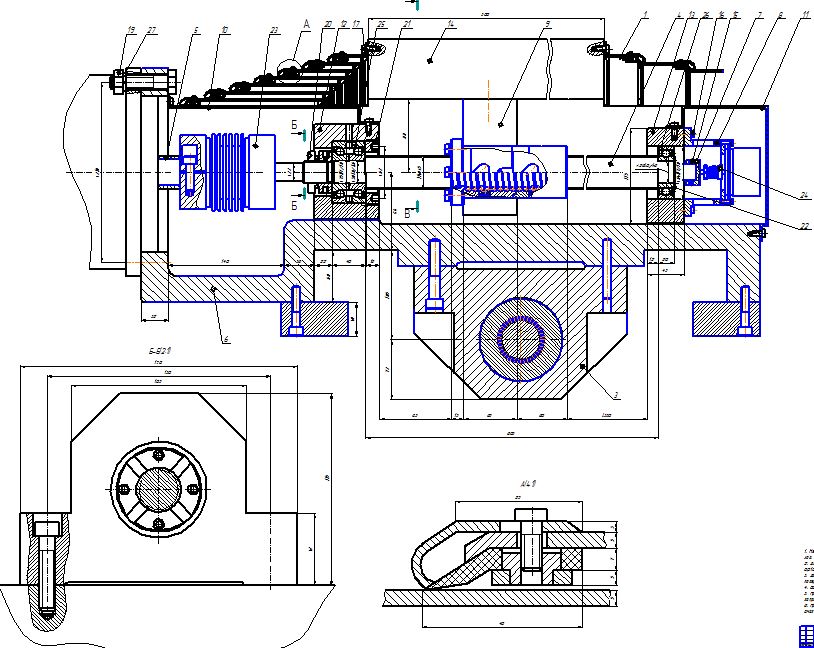

В курсовом проекте был разработан привод поперечной подачи токарного станка с ЧПУ, с наклонной станиной и направляющими скольжения.
За основу взята типовая конструкция безредукторного следящего привода подач с высокомоментным регулируемым двигателем и датчиком обратной связи, по книге "Станочное оборудование автоматизированного производства" под редакцией Бушуева В. В.

Технические характеристики:
Скорость быстрого хода, м/мин - 13000
Длинна хода, мм - 350

Состав: Привод поперечной подачи (СБ), Привод поперечной подачи (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
Спецификация.spw
Привод л.1.cdw
Привод л.2.cdw
zapiska osn.docx
