Чертеж токарного станка с ЧПУ

259

8674

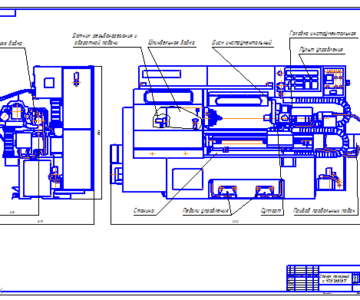

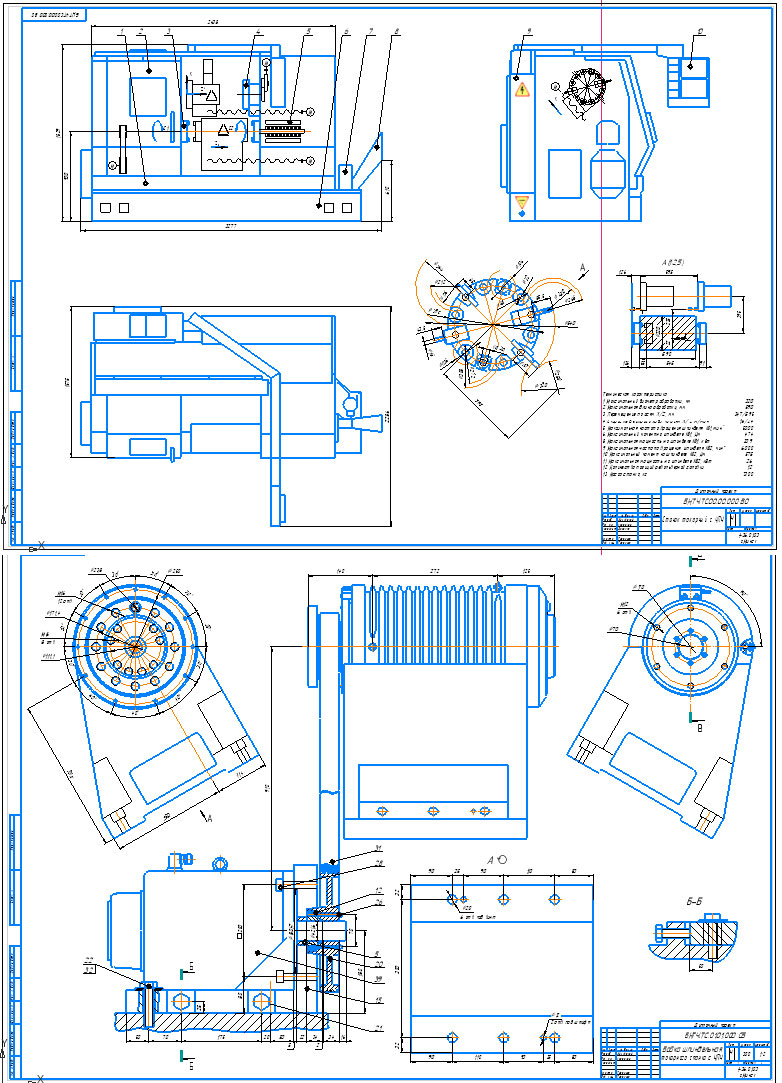

Общий вид токарного станка, бабка шпиндельная токарного станка с ЧПУ, продольный разрез шпиндельной бабки, спецификация на привод

Техническая характеристика
1. Максимальный диаметр обработки, мм 320
2. Максимальная длина обработки, мм 590
3. Перемещение по осям X/Z, мм 247/595
4. Скорость быстрого хода по осям X/Z, м/мин 18/24
5. Максимальная частота вращения шпинделя №1, мин 5000
6. Максимальный моментна шпинделе №1, НĤм 474
8. Максимальная мощность на шпинделе №1, кВт 20,9
9. Максимальная частота вращения шпинделя №2, мин 6000
10. Максимальный момент на шпинделе №2, НĤм 575
11. Максимальная мощность на шпинделе №2, кВт 26
12. Количество позиций револьверной головки 12
13. Масса станка, кг 7300

Станок токарный ЧПУ

Автор

SOS

Дата

05.05.2011

Язык

Русский

Состав

Токарный станок(ВО), шпиндельная бабка(ВО), шпиндельная бабка(разрез), спецификация на привод

Софт

CDW Компас 10

Содержимое архива

станок токарный
- Лист №2 - Обший вид токарного станка с ЧПУ.cdw
- Спецификация - Привод №2.spw
- Лист №6 - Привод 1 - продольный разрез(НОВЫЙ1).cdw
- Лист №5 - Привод 1 - общий вид(НОВЫЙ).cdw
- Спецификация - Привод №1.spw
