Узел привода поперечной подачи шлифовальных станков

0
0
377
4
0

Узел привода поперечной подачи шлифовальных станков.

Данный узел используется в шлифовальных станках и может использоваться при таких видах подач при шлифовании:
1. Шлифование с непрерывной поперечной подачей.
Поперечная подача осуществляется непрерывно, величина ее за каждый ход стола не должна превышать половины высоты круга. По сравнению с предыдущим способом, последний обеспечивает возможность получения более высокой точности обработки.

2. Шлифование с прерывистой поперечной подачей.
Данный вид подачи позволяет качественно обработать даже большие поверхности. Величина поперечной подачи зависит от высоты шлифовального круга и никогда не должна быть больше. В крайних положениях в поперечном направлении круг должен выступать за кромку детали на половину его высоты. В продольном направлении должна быть обеспечена возможность выхода круга за пределы обоих концов детали на 50—60 мм. Подача на глубину осуществляется обычно вместе с реверсированием в поперечном направлении. При этом способе шлифования особенно при обработке больших поверхностей, на последних ходах следует выбирать очень маленькую величину подачи на глубину, чтобы уменьшить неточность, создаваемую кругом вследствие его износа.

Техническая характеристика узла привода:
- габариты, ШхДхВ,мм 250х255х388
- масса, кг 52,7



Дата
01.07.2020
Язык
Русский
Состав

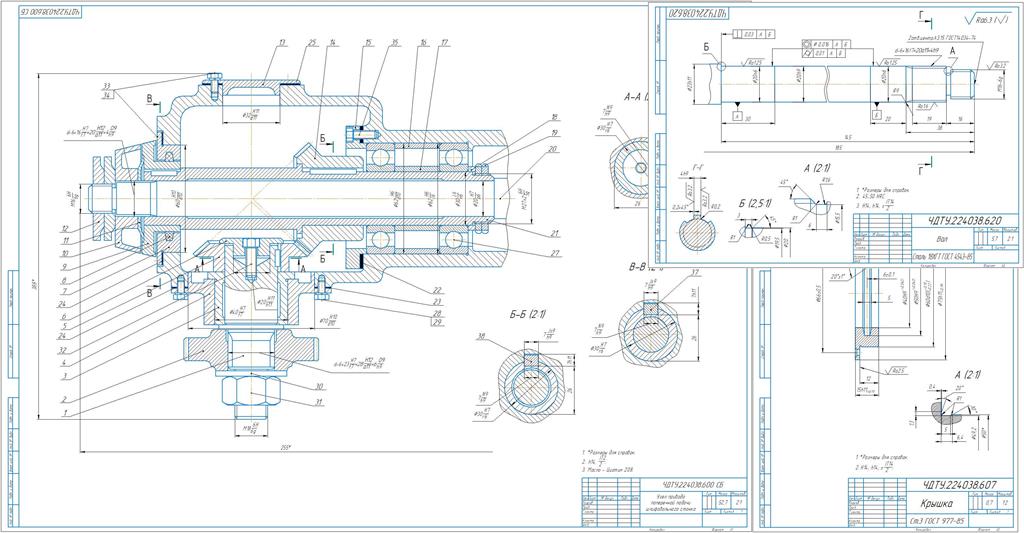

Узел привода (СБ), Спецификация (2 листа), Деталировка (Вал, Крышка).
