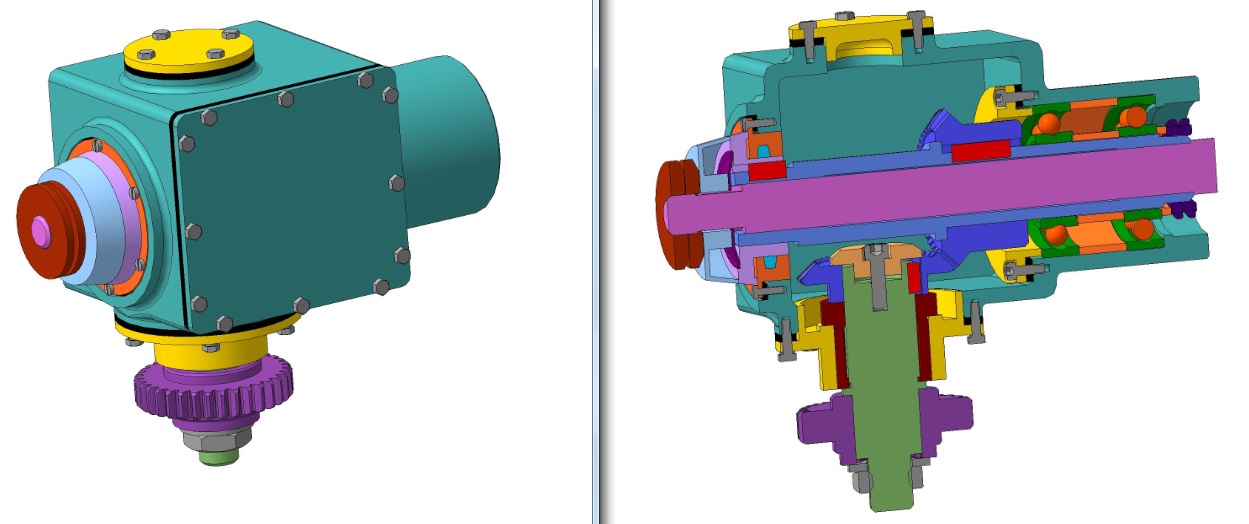

Узел привода поперечной подачи шлифовального станка

Узел привода поперечной подачи шлифовального станка. Данный узел используется в шлифовальных станках и может использоваться при таких видах поперечных подач при шлифовании:
1. Шлифование с прерывистой поперечной подачей позволяет качественно обработать даже большие поверхности. Величина поперечной подачи зависит от высоты шлифовального круга и никогда не должна быть больше. В крайних положениях в поперечном направлении круг должен выступать за кромку детали на половину его высоты. В продольном направлении должна быть обеспечена возможность выхода круга за пределы обоих концов детали на 50—60 мм. Подача на глубину осуществляется обычно вместе с реверсированием в поперечном направлении. При этом способе шлифования особенно при обработке больших поверхностей, на последних ходах следует выбирать очень маленькую величину подачи на глубину, чтобы уменьшить неточность, создаваемую кругом вследствие его износа.
2. Шлифование с непрерывной поперечной подачей. Поперечная подача осуществляется непрерывно, величина ее за каждый ход стола не должна превышать половины высоты круга. По сравнению с предыдущим способом, последний обеспечивает возможность получения более высокой точности обработки.

Состав: 3D сборка, все 3D-детали отдельно, 3D-подсборка подшипника Язык документа

Софт: КОМПАС-3D 11

Файлы:

Збірка вала.a3d
Збірка вузла.a3d
підшипник 206/Підшипник 206.a3d
вал полий.m3d
вал1.m3d
вал2.m3d
втулка притискна.m3d
втулка упорна.m3d
втулка1.m3d
втулка2.m3d
гайка кругла.m3d
гайка спец.m3d
підшипник 206/кільце внутрішнє.m3d
підшипник 206/кільце зовнішнє.m3d
кільце1.m3d
колесо зубчасте1.m3d
колесо конічне1.m3d
колесо конічне2.m3d
корпус.m3d
кришка бокова.m3d
кришка1.m3d
кришка2.m3d
кришка3.m3d
підшипник 206/Кулька.m3d
лімб великий.m3d
лімб малий.m3d
манжета.m3d
підшипн ковзання.m3d
прокладка бокова.m3d
прокладка1.m3d
прокладка2.m3d
прокладка3.m3d
прокладка4.m3d
шайба тарільчата.m3d
Шпонка 2.m3d
Шпонка 3.m3d
шпонка1.m3d
підшипник 206
