Белорусский Национальный Технический Университет
Кафедра: " Металлорежущие станки и инструменты "
Курсовой проект по дисциплине «Металлорежущие станки»
На тему: «Разработка конструкции шпиндельной бабки токарного станка с ЧПУ на основе мотор-шпинделя (по типу Integrex 300)»
Минск 2008
В курсовом проекте разработана конструкция привода главного движения токарного станка с ЧПУ на основе мотор-шпинделя(по типу Integrex 300). В процессе проектирования был произведён анализ конструкций аналогичных станков.
Разработана кинематика и структура проектируемого узла, описан принцип действия станка. Произведен предварительный расчет узла с определением нагрузок, действующих на узел во время работы станка, и расчёт передач.

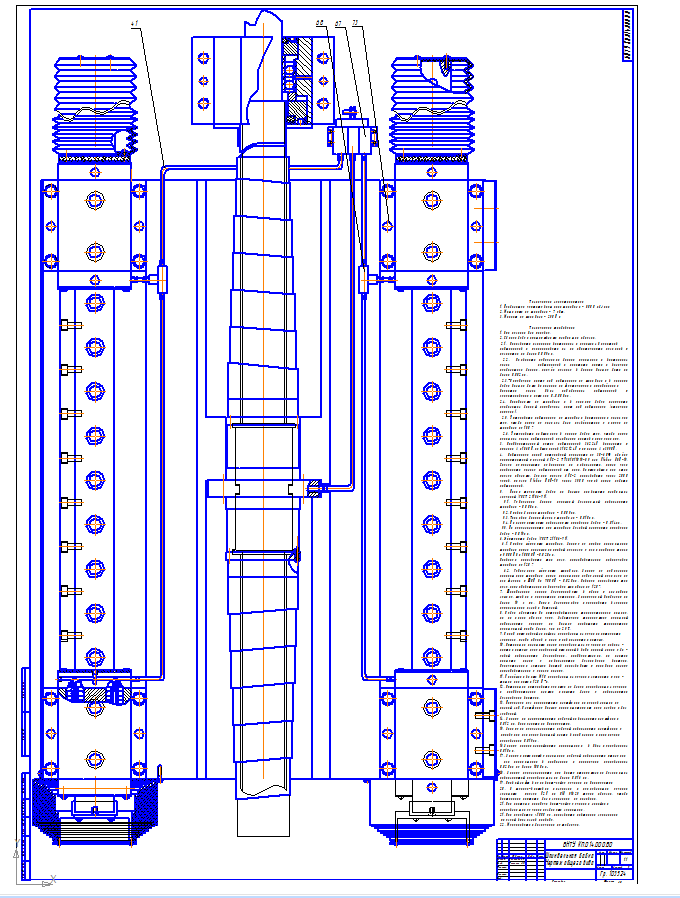

Произведён проверочный расчёт наиболее нагруженного вала, шпинделя на точность и жёсткость. С учётом результатов расчёта уточнена конструкция узла, представленная в графической части проекта.
